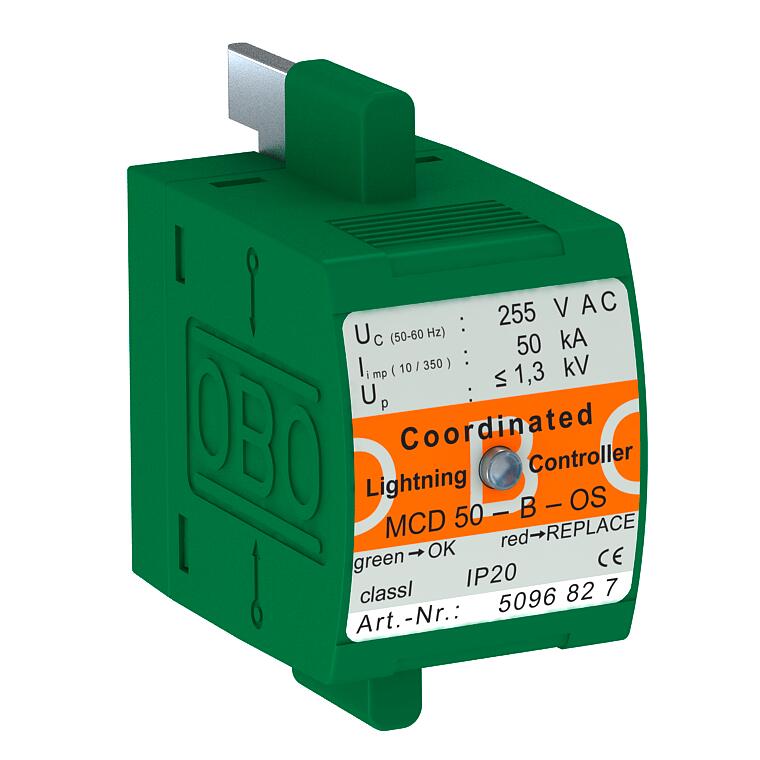

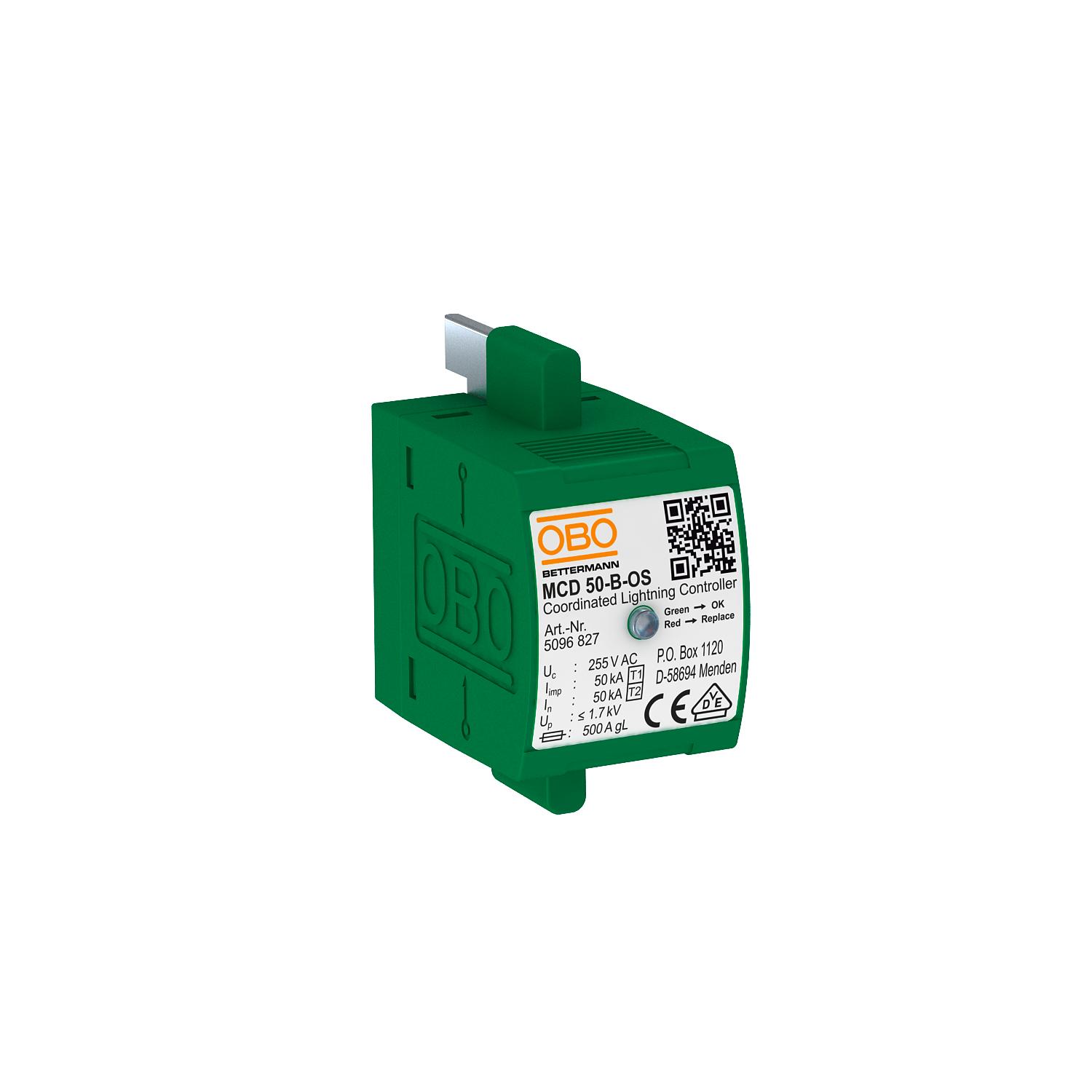

Kombinált túlfeszültség-védelmi eszköz betét állapotjelzéssel
Rend. szám 5096827 | EAN-kód 4012195051473
- Termékleírás
-
TermékleírásMCD 50-B/0 OS: koordinált LightningController levezető-betét optikai állapotjelzéssel.
• Villámáram levezetőképesség 50 kA (10/350)
• Teljesítményfelvétel < 26 mW/Pol
• Védelmi szint < 1,7 kV
• Zárlati áram megszakítóképesség 10 kA
• Ívkifúvás-mentes szikraköz
Alkalmazási terület: kompakt túlfeszültség-védelmi megoldások egy elosztóba szerelve
-
- Műszaki adatok
-
Műszaki adatok

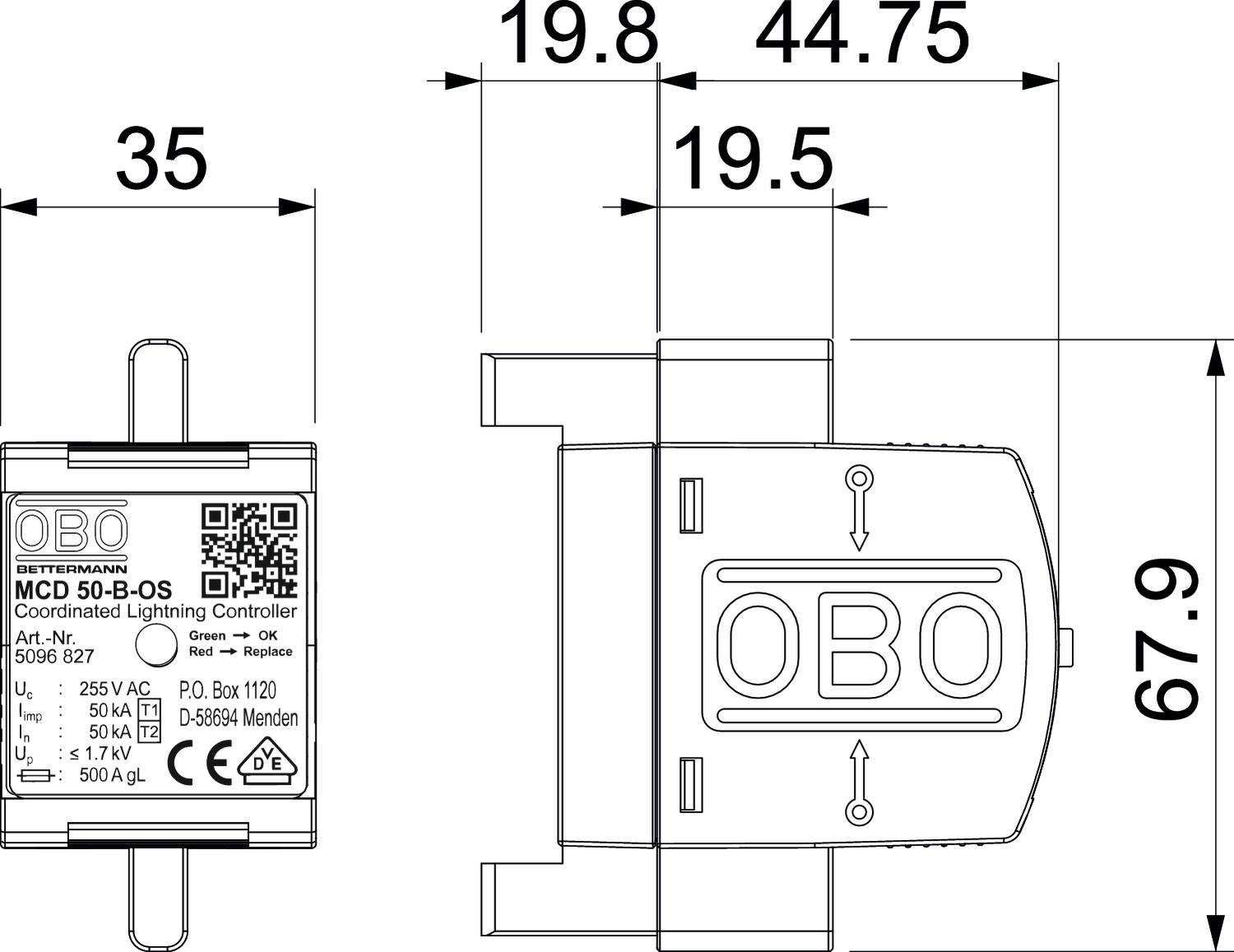

A pólusok kivitele 1 Hálózattípus egyéb Hálózattípus DC nem Hálózattípus egyéb nem Hálózattípus IT nem Hálózattípus TN igen Hálózattípus TN-C igen Hálózattípus TN-C-S igen Hálózattípus TN-S igen Hálózattípus TT igen hossz 100 mm Jelzés a készüléken optikai Kifúvató nem Kivitel 1-pólusú Legmagasabb tartós feszültség (L-N) 255 V Levezetőképesség (8/20 μs) [összes] 50 kA LPZ 0→2 Magasság 69 mm Max. hálózatoldali túláramvédelem 500 Max. tartós feszültség, AC 255 V Maximális előtétbiztosítás 500 A Méret 255V Merev vezető keresztmetszete (egy-/többhuzalos) max. 50 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 10 mm² MSZ EN 61643-11 szerinti SPD 1+2-es típus Névleges feszültség AC (50 / 60 Hz) 230 V Névleges levezetőképesség (8/20 µs) 50 kA Névleges levezetőképesség (8/20 µs) [L-N] 50 kA OBO_névleges terhelőáram (be- / kimenő kapocs) 125 A Pólusszám 1 SPD az IEC EN 61643-1 szerint I+II. osztály szélesség 35 mm Szerelési mód báziselemre Távjelzés nem Üzemi hőmérséklet max. 85 °C Üzemi hőmérséklet min. -40 °C Válaszidő <100 ns Védelmi feszültségszint [L-N] ≤1,7 Védettség IP20 Villámáram (10/350) [összes] 50 kA Villámáram levezetőképesség (10/350 μs) 50 kA Vizsgálati osztály 1.típus igen Vizsgálati osztály 2. típus igen Zárlati szilárdság 10 kA Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 10 kA Zulassungen VDE - Minden típus
