Koaxiális védőkészülék S-UHF csatlakozóval: apa/anya 1 | 130 | 185 | UHF

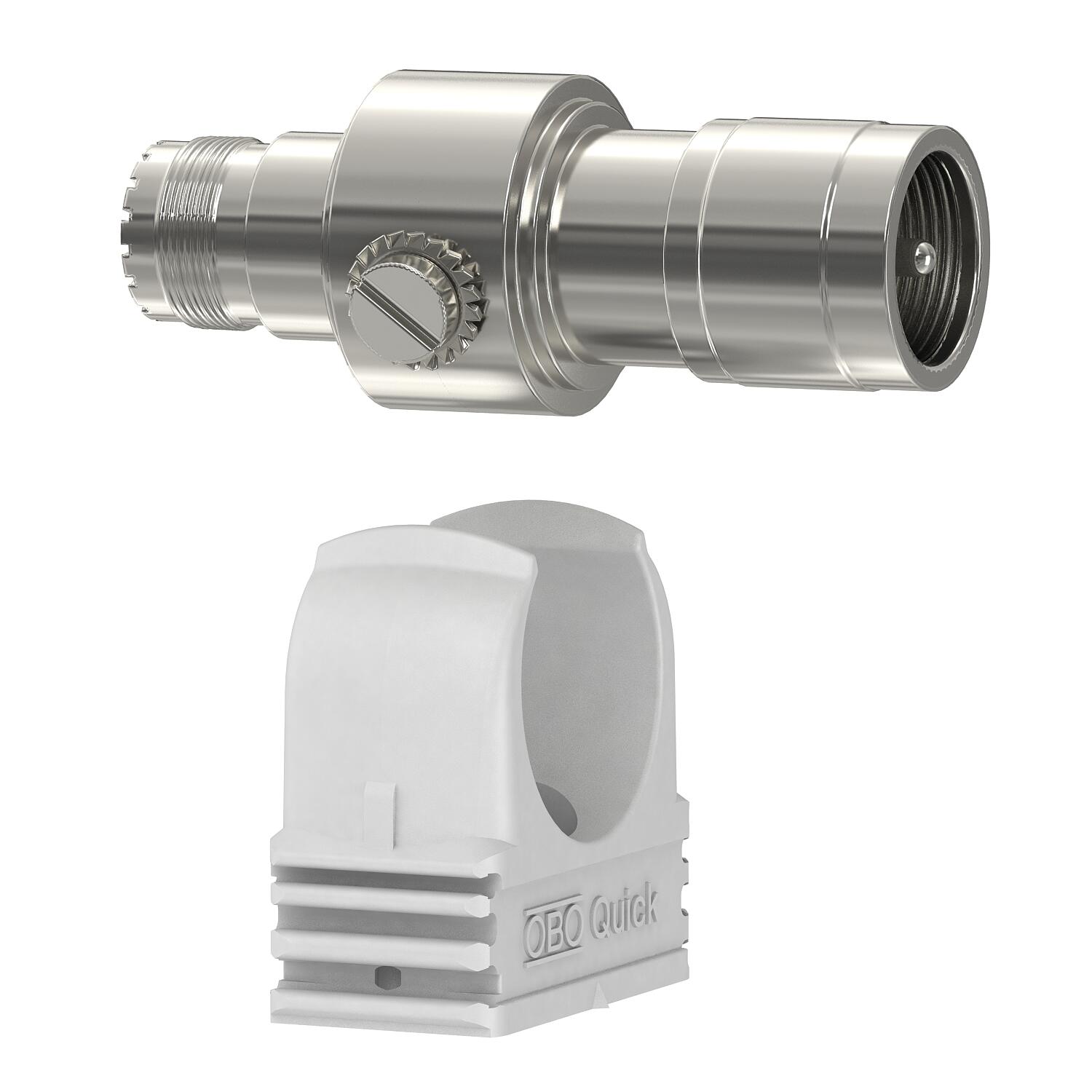

Koaxiális védőkészülék S-UHF csatlakozóval: apa/anya

Rend. szám 5093023 | EAN-kód 4012195390732

Rend. szám / Típus

Pólusszám	1

Max. tartós feszültség, AC	130 V

Legmagasabb tartós feszültség, DC	185 V

Dugaszolórendszer	UHF

Termékleírás

Termékleírás

Túlfeszültség-védelmi eszköz koaxiális hálózatokhoz

• Alapvédelem

• Nagy levezetőképesség: 2 x 2,5 kA (10/350 μs)

• Egyszerű beépítés

• Különböző apa(m)-anya(w) csatlakozókombinációkkal

• TNC csatlakozóval

• Optimális átviteli karakterisztika

• A mellékelt M25-ös OBO Quick-bilinccsel rögzíthető

Műszaki adatok

Műszaki adatok

Ableiterüberwachung	nem
Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Árnyékolás	közvetlen
Árnyékolás-csatlakoztatás	igen
Beiktatási csillapítás (Insertion loss)	≤0,2 dB
Dugaszolórendszer	UHF
Határfrekvencia	1300 MHz
Hullámellenállás	50 Ω
Jelzés a készüléken	nem tartalmaz
Kapacitás (ér-ér között)	<10 pF
Kapacitás (ér-föld között)	<20 pF
Kategorie	T1+T2 / D1+C2
Legmagasabb tartós feszültség, DC	185 V
Levezetőképesség	2,5 kA
Lökőfeszültségállóság, ér-ér	C2: 10 kV / 5 kA (8/20µs)
Lökőfeszültségállóság, ér-föld	C2: 10 kV / 5 kA (8/20µs)
LPZ	0→2

Max. tartós feszültség, AC	130 V
Méret	130V
Nennlaststrom AC	7 A
Nennlaststrom DC	10 A
Összes levezetési lökőáram (10/350)	5 kA
Összes-levezetőképesség (8/20)	10 kA
Pólusszám	1
Robbanásbiztos kivitel	nem
SPD az MSZ EN 61643-21 szerint	T1+T2 / D1+C2
Szigetelési ellenállás	>1 GΩ
Távjelző érintkező	nem
Túlfeszültség-védelmi eszközök vezetéktípusa	Adatvezeték COAX
Védelmi feszültségszint, ér - ér	<800 V
Védelmi feszültségszint, ér - föld	<800 V
Védelmi szint	<800 V
Védettség	IP40
Visszaverődési csillapítás	≥14 dB
Vizsgálati szabvány	MSZ EN 61643-21
