Koaxiális védőkészülék műholdvevőhöz és kábel-multiswitchhez 5 | 130 | 185 | F

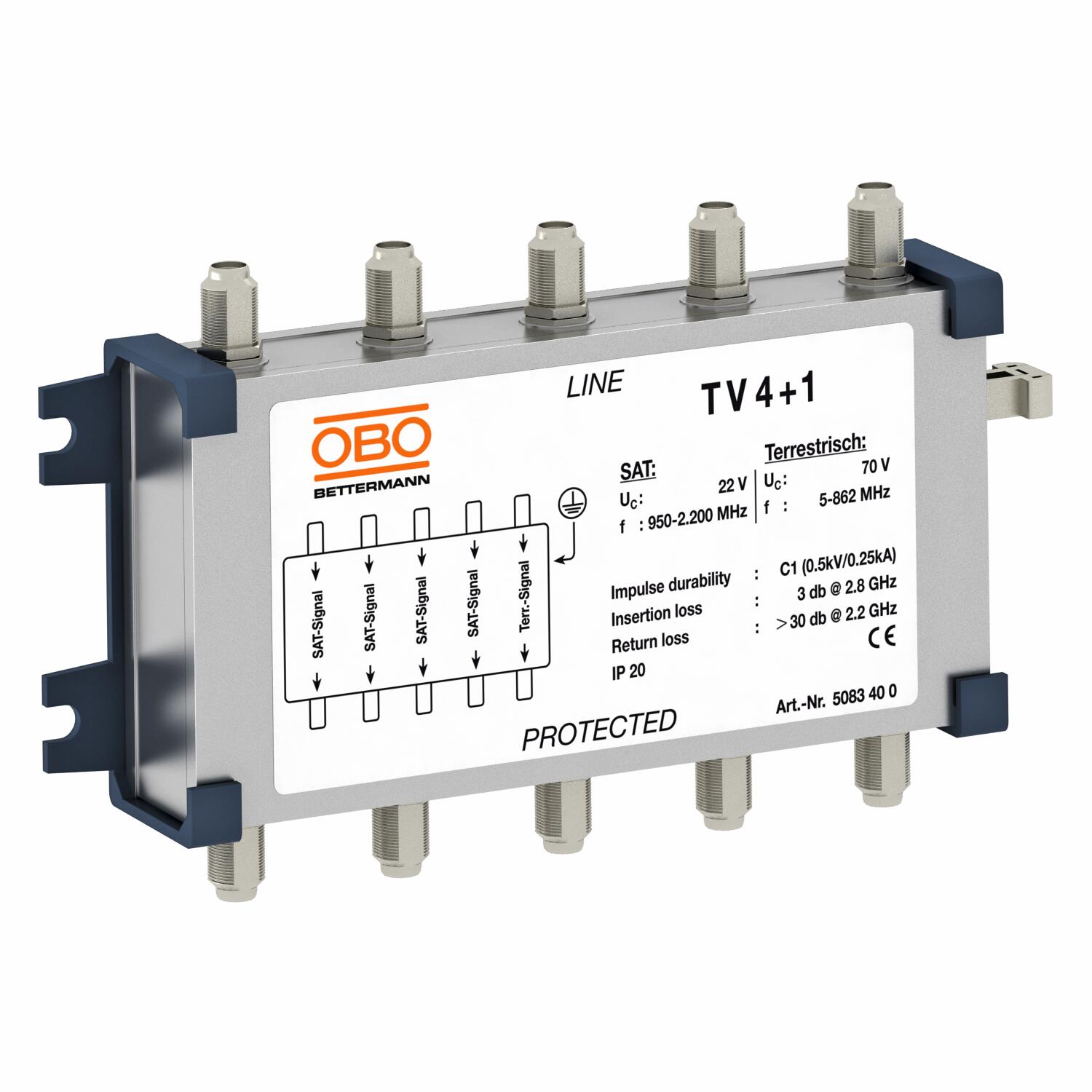

Koaxiális védőkészülék műholdvevőhöz és kábel-multiswitchhez

Rend. szám 5083400 | EAN-kód 4012195022978

Rend. szám / Típus	5083400 / TV 4+1

Pólusszám	5

Max. tartós feszültség, AC	130 V

Legmagasabb tartós feszültség, DC	185 V

Dugaszolórendszer	F

Termékleírás

Termékleírás

Túlfeszültség-védelem koaxiális TV-hálózatokhoz

• Max. négy műholdvevő-antennavezeték védelme

• Egy földi sugárzású antennavezeték, például DVB-T védelme

• Egyszerű beépítés

• F-csatlakozóval

• Optimális átviteli karakterisztika a 75 ohmos rendszerekben.

Alkalmazási terület: TV- és műholdvevő-berendezések, multiswitchek, vevőkészülékek, valamint DVB-T-vevőkészülékek védelme.

Műszaki adatok

Műszaki adatok

Ableiterüberwachung	nem
Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Árnyékolás	közvetlen
Árnyékolás-csatlakoztatás	igen
Beiktatási csillapítás (Insertion loss)	≤3 dB
Dugaszolórendszer	F
Földelés következőkkel:	csatlakozóvezeték
Határfrekvencia	2800 MHz
Hullámellenállás	75 Ω
Impulzusáram \| földi bemenet	1
Jelzés a készüléken	nem tartalmaz
Kapacitás (ér-ér között)	<500 pF
Kapacitás (ér-föld között)	<500 pF
Kategorie	Typ 2+3 / C2+C1
Kivitel	finomvédelmi készülék
Legmagasabb tartós feszültség, DC	185 V
Levezetőképesség	2,5 kA
Lökőfeszültségállóság, ér-ér	C2: 10 kV / 5 kA (8/20µs)
Lökőfeszültségállóság, ér-föld	C2: 10 kV / 5 kA (8/20µs)
LPZ	1→3
Max. tartós feszültség, AC	130 V
Méret	70V

Méretezési feszültség Uc \| földi bemenet	70 V
Méretezési feszültség Uc \| SAT-bemenetek	22 V
Nennlaststrom AC	1,4 A
Nennlaststrom DC	2 A
Névleges levezetési lökőáram \| SAT-bemenetek	300 A
Összes levezetési lökőáram (10/350)	5 kA
Összes-levezetőképesség (8/20)	0,5 kA
Pólusszám	5
Robbanásbiztos kivitel	nem
SPD az MSZ EN 61643-21 szerint	Class II+III / C2+C1
Szigetelési ellenállás	>1 GΩ
Távjelző érintkező	nem
Túlfeszültség-védelmi eszközök vezetéktípusa	Adatvezeték COAX
Válaszidő	<1 ns
Védelmi feszültségszint \| Földi bemenet In esetében	<500 V
Védelmi feszültségszint \| SAT-bemenetek In esetén	<45 V
Védelmi feszültségszint, ér - ér	<800 V
Védelmi feszültségszint, ér - föld	<800 V
Védelmi szint	<800 V
Védettség	IP10
Visszaverődési csillapítás	>30 dB
Vizsgálati szabvány	MSZ EN 61643-21
