Készülékvédelem, 4-eres adatátviteli rendszerekhez, RJ45 csatlakozóval 4 | Finomvédelem, 4 ér + árnyékolás | | 6 | RJ45

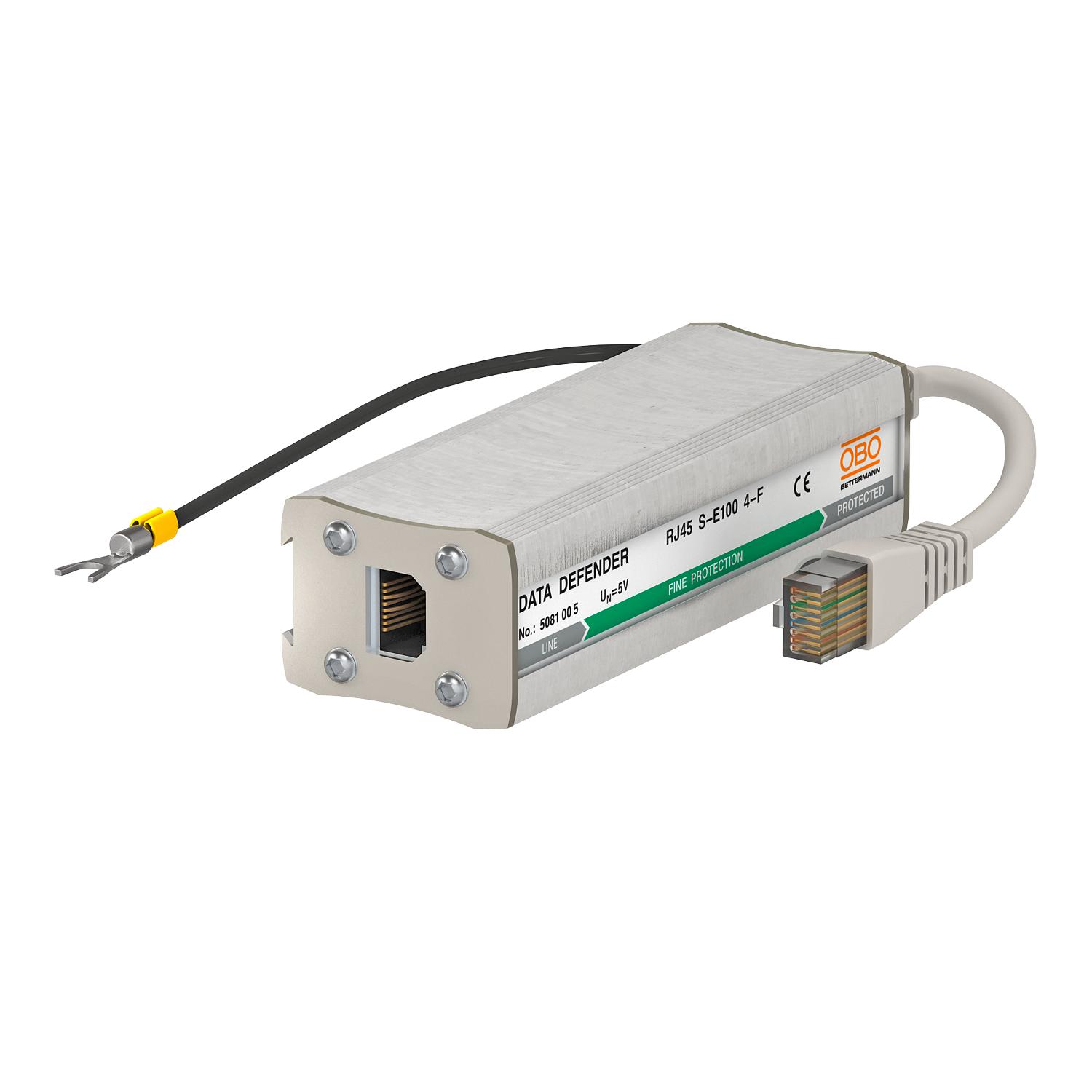

Készülékvédelem, 4-eres adatátviteli rendszerekhez, RJ45 csatlakozóval

Rend. szám 5081005 | EAN-kód 4012196415762

Rend. szám / Típus

Pólusszám	4

Kivitel

Legmagasabb tartós feszültség, DC

Dugaszolórendszer	RJ45

Termékleírás

Termékleírás

Adatátvitelivezeték-védelmi készülék informatikai rendszerek számára

• Alumínium házban

• RJ45-dugaszolóaljzat

• RJ45-csatlakozódugókkal ellátott 150 mm hosszú csatlakozóvezetékkel együtt

• Egyszerű szerelés közbenső csatlakozódugóval

• Kétfokozatú védőkapcsolás

• Kalapsínre szerelhető DLS-BS (5082 38 2) kiegészítővel

Alkalmazás: Twistetpair, vezérlő-áramkörök, kommunikációs

Műszaki adatok

Műszaki adatok

Ableiterüberwachung	nem
Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Árnyékolás	közvetett
Árnyékolás-csatlakoztatás	igen
Beiktatási csillapítás (Insertion loss)	≤3 dB
Channel performance Ansi/EA	CAT 5e
Channel performance ISO/IEC	E osztály
Dugaszolórendszer	RJ45
Földelés következőkkel:	csatlakozóvezeték
Határfrekvencia	100 MHz
Jelzés a készüléken	nélkül
Kapacitás (ér-ér között)	<50 pF
Kapacitás (ér-föld között)	<20 pF
Kategorie	Typ 2+3 / C2+C1
Kivitel	Finomvédelem, 4 ér + árnyékolás

Legmagasabb tartós feszültség, DC	6 V
Lökőfeszültségállóság, ér-ér	C1: 1 kV / 0,5 kA (8/20µs)
Lökőfeszültségállóság, ér-föld	C1: 1 kV / 0,5 kA (8/20µs)
LPZ	2→3
Max. tartós feszültség, AC	4,2 V
Méret	6.2V
Nennlaststrom AC	0,7 A
Nennlaststrom DC	1 A
Összes-levezetőképesség (8/20)	2,5 kA
Pólusszám	4
SPD az MSZ EN 61643-21 szerint	Class II+III / C2+C1
Szigetelési ellenállás	>500 MΩ
Védelmi feszültségszint, ér - ér	<40 V
Védelmi feszültségszint, ér - föld	<750 V
Védettség	IP40
Vizsgálati szabvány	MSZ EN 61643-21

Minden típus

Minden típus

Típus	Pólusszám	Kivitel	Legmagasabb tartós feszültség, DC	Dugaszolórendszer	Rend. szám	Mennyiség	Legkisebb eladási egység
RJ45 S-E100 4-B	4	Alapvédelem, 4 ér + árnyékolás	170 V	RJ45	5081001	Darab	1 Darab
RJ45 S-E100 4-F	4	Finomvédelem, 4 ér + árnyékolás	6 V	RJ45	5081005	Darab	1 Darab
