Kerek szerelvénybeépítő egység 55 mm esztrich magassághoz 5 | R9 | acélszürke; RAL 7011

Kerek szerelvénybeépítő egység 55 mm esztrich magassághoz

Rend. szám 7405047 | EAN-kód 4012195674450

Rend. szám / Típus

A padlóburkolat vastagsága	5 mm

Néveleges méret szerelvénybeépítő egységhez	R9

Szín

Termékleírás

Termékleírás

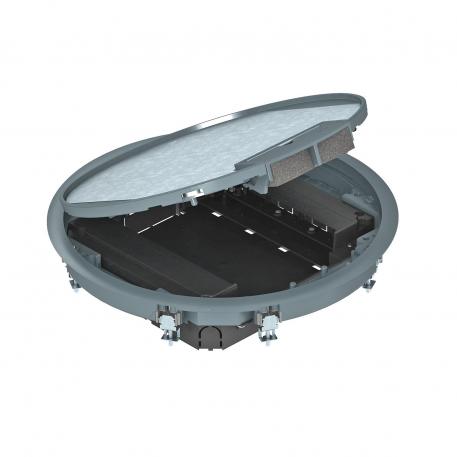

GESR9 szerelvénybeépítő egység 55 mm fix építési magassággal, beltéren. Két beépíthető házzal Modul45 típusú szerelvények függőleges szereléséhez, négy húzásmentesítővel. A Modul45 szerelvények beépítéséhez további két beépítő keretre van szükség.

Az adatátviteli modulok beszerelése opcionálisan MPMT45 szerelőlemezzel történik.

A szerelvénybeépítő egység univerzális rögzítő konzolokkal van felszerelve.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	8
A padlóburkolat vastagsága	5 mm
alkalmas álpadlókhoz	igen
alkalmas padló alatti csatornákhoz	igen
alkalmas üreges padlókhoz	igen
Alkalmazható esztrichbe ágyazott padlócsatornához	igen
Alkalmazható esztrichszintű zárt padlócsatornához	igen
Anyag	Poliamid

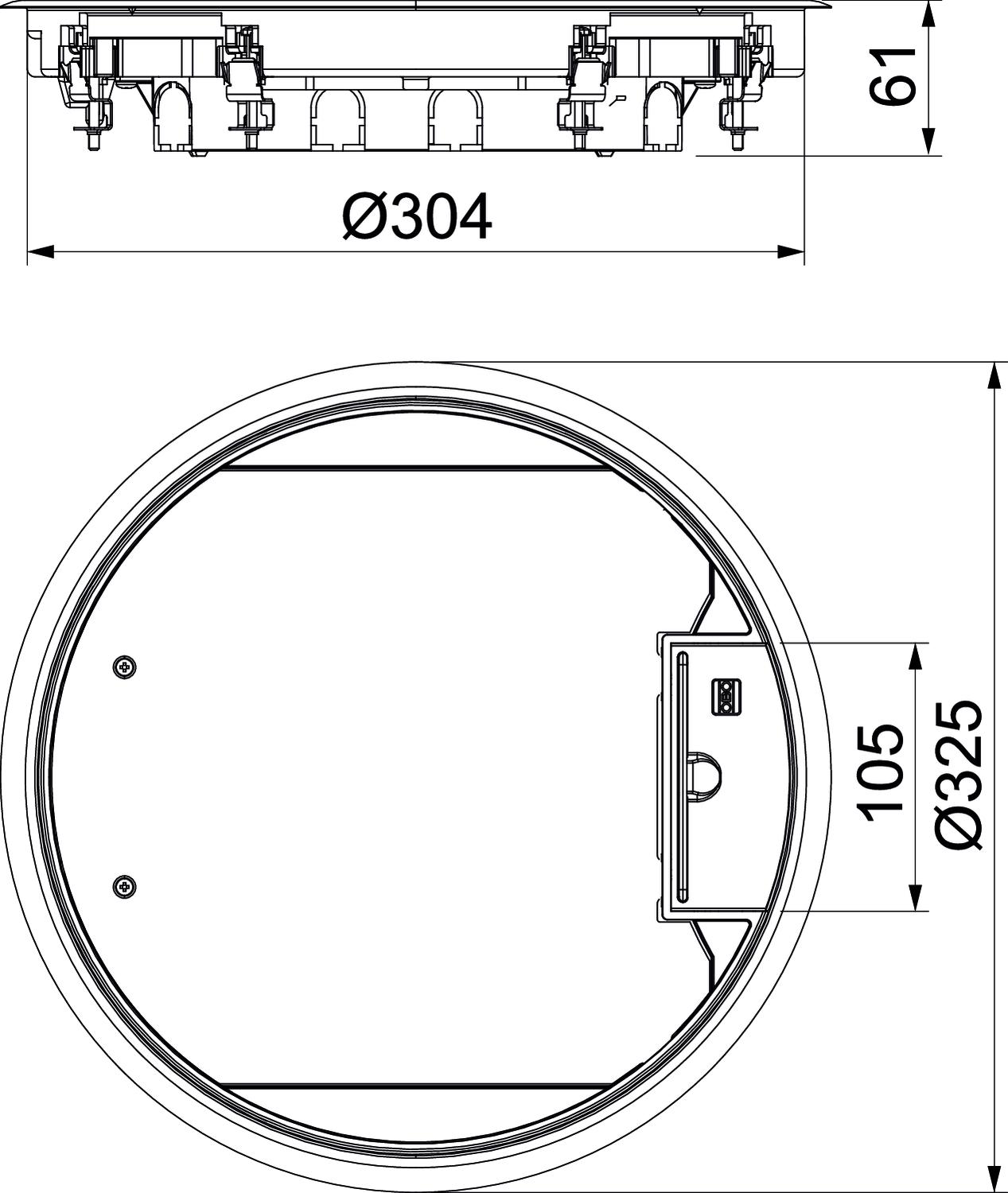

beszerelési átmérő	304
Beszerelési mélység	58 mm
Esztrichmagasság min.	55 mm
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	5 000 N-ig
hossz	325 mm
kábelkivezetős kivitel	Nyitható kábelkivezető
Kivitel	kerek

Külső átmérő	325 mm
Magasság	61 mm
Méret	Ø325x61
Nagy teherbírású kivitel	nem
nedves ápolású padlókhoz alkalmas	nem
Néveleges méret szerelvénybeépítő egységhez	R9
Nyitó mechanizmus	fogantyú
Padlóápolás	száraz
padlóburkolat mélyedéssel	nem
padlóburkolat védőkeret	igen
Padlómagasság min.	58 mm
szélesség	325 mm
Szerelvénytartók szerelvénykelyhekhez	nem
Szín	acélszürke; RAL 7011
Tömítés-beépítési lehetőség	nem

Minden típus

Minden típus

Típus	A padlóburkolat vastagsága	Néveleges méret szerelvénybeépítő egységhez	Szín	Rend. szám	Mennyiség	Legkisebb eladási egység
GESR9 55U V 7011	5 mm	R9	acélszürke; RAL 7011	7405047	Darab	1 Darab
GESR9 55U V 9011	5 mm	R9	grafitszürke; RAL 9011	7405049	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Beépíthető keret 4 db egyes Modul 45 ® szerelvényhez	MT45V 4	7408670	Darab	1 Darab
Beépíthető keret 3 db egyes Modul 45® szerelvényhez	MT45V 3	7408672	Darab	1 Darab
Beépíthető keret hármas + egyes Modul45 szerelvény kombinációhoz	MT45V 3+1	7408680	Darab	1 Darab
Beépíthető keret 2 db kettes Modul 45® szerelvény kombinációhoz	MT45V 2+2	7408682	Darab	1 Darab
Elválasztófal modultartóhoz, függőleges	MT45V TW	7408693	Darab	1 Darab
Beépítőkeret MT45V-hez, előszerelt védőérintkezős csatlakozóaljzattal	MT45V 3 3WS V	7408697	Darab	1 Darab
Szerelőlemez 2db C típusú csatlakozó aljzathoz 55-ös rendszer esetén	MPMT45 2C	7408705	Darab	1 Darab
