Megjegyzés: Ez a cikkszám megszűnt.
Az új cikkszám itt található: 1186042 / Kengyeles bilincs 2056 H-kivitel, 1 kábel részére, fém nyomóvályú, FT
- Termékleírás
-
Termékleírás

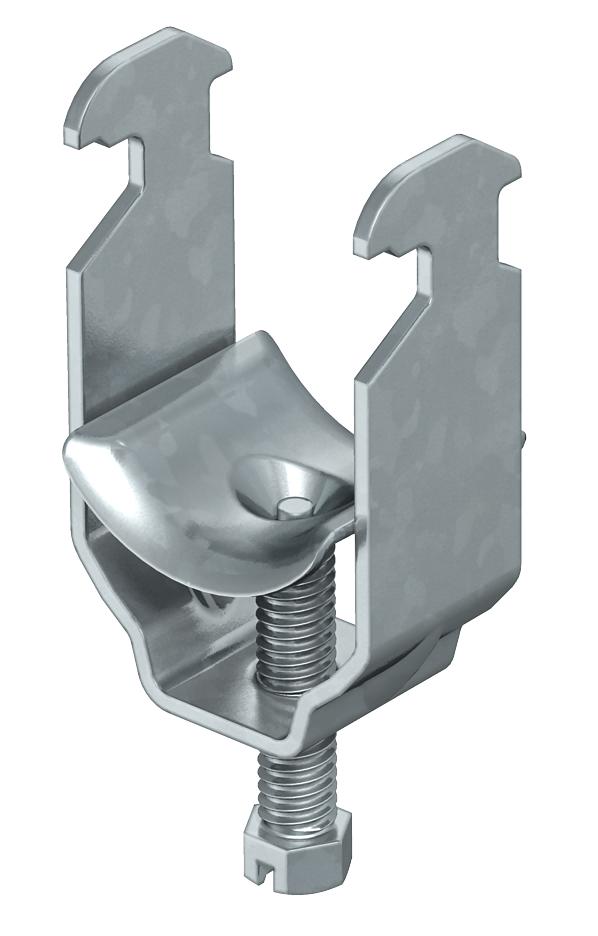

Minden 16 - 17 mm résszélességű C-profilsínhez alkalmazható.
Merítetten tűzihorganyzott acél bilincs, csavar és nyomóvályú.
Nehéz körülmények közötti alkalmazásra, valamint rázásállósági követelmények esetén felhegeszthető- és/vagy ellenanyás kivitelben, külön megrendelésre!
- Műszaki adatok
-
Műszaki adatok

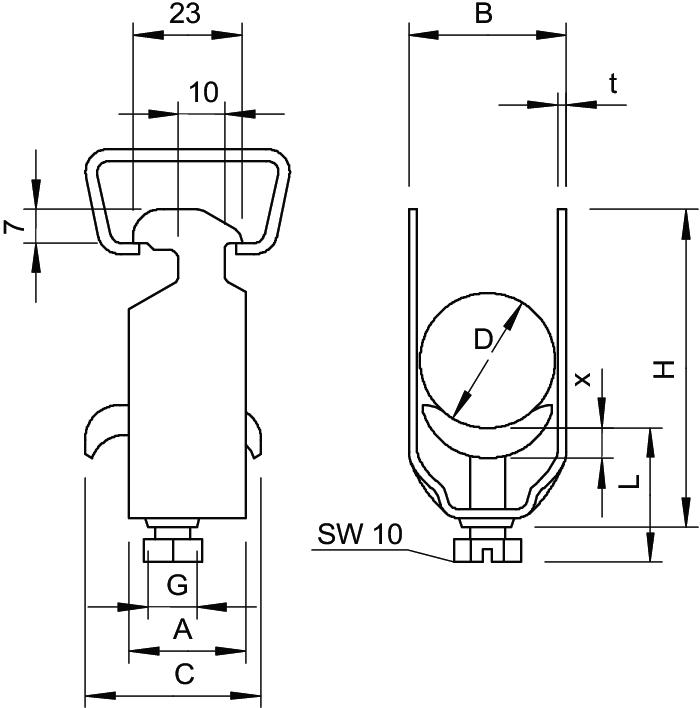

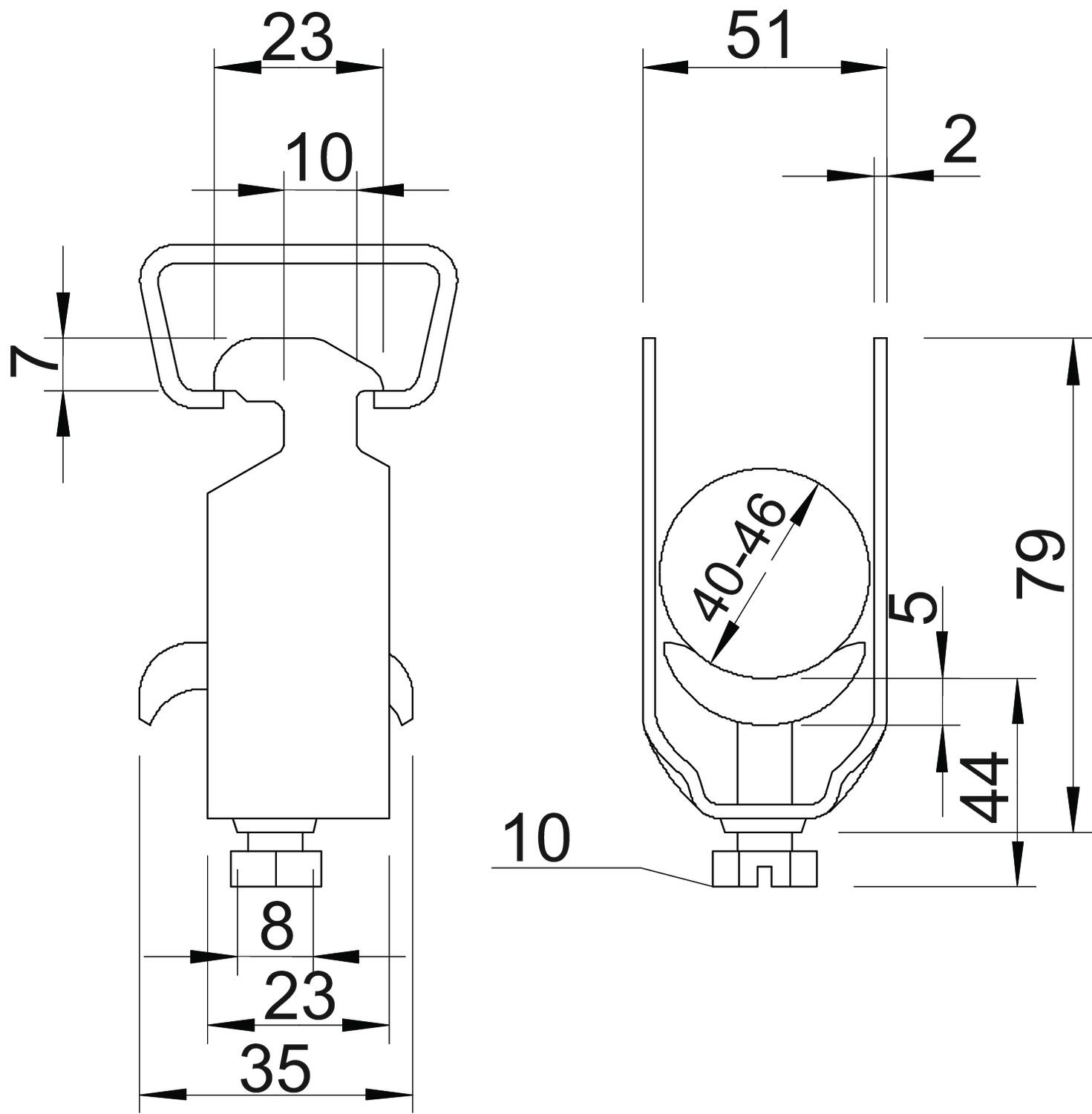

1 kábel számára H 79 mm 1 kábel számára L 44 A kábelek/csövek száma 1 A méret 23 mm Anyag acél B méret 51 mm C méret 35 mm D befogási tartomány max. 46 mm D befogási tartomány min. 40 mm ellendarabbal nem Felület merítetten tűzihorganyzott Fém vályúval igen G méret (mm) M8 H méret 79 mm Halogénmentes nem Kiegészítő anyag acél Kiegészítő felület tűzi horganyzott L méret 44 mm max. csőátmérőhöz 40 mm Max. Meghúzási nyomaték 5 Nm max. résszélességű sínekhez (közzel) 17 mm Méret 40-46mm min. csőátmérőhöz 40 mm min. résszélességű sínekhez (közzel) 16 mm Műanyag vályúval nem Szerelési mód Profilsín t méret 2 mm Teknő anyaga Acél Ütésálló nem x méret 5 mm - Minden típus
-
Minden típus
