Megjegyzés: Ez a cikkszám megszűnt.
Az új cikkszám itt található: 1186024 / Kengyeles bilincs 2056 H-kivitel, 3 kábel részére, fém nyomóvályú, FT
- Termékleírás
-
Termékleírás
Kengyeles bilincs fém nyomóvályúval, három kábelhez 22-28 mm
- Műszaki adatok
-
Műszaki adatok

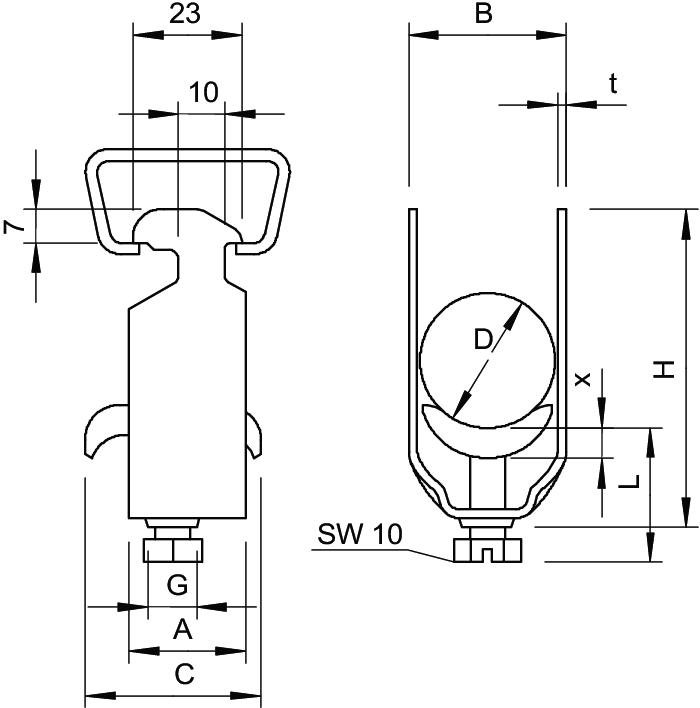

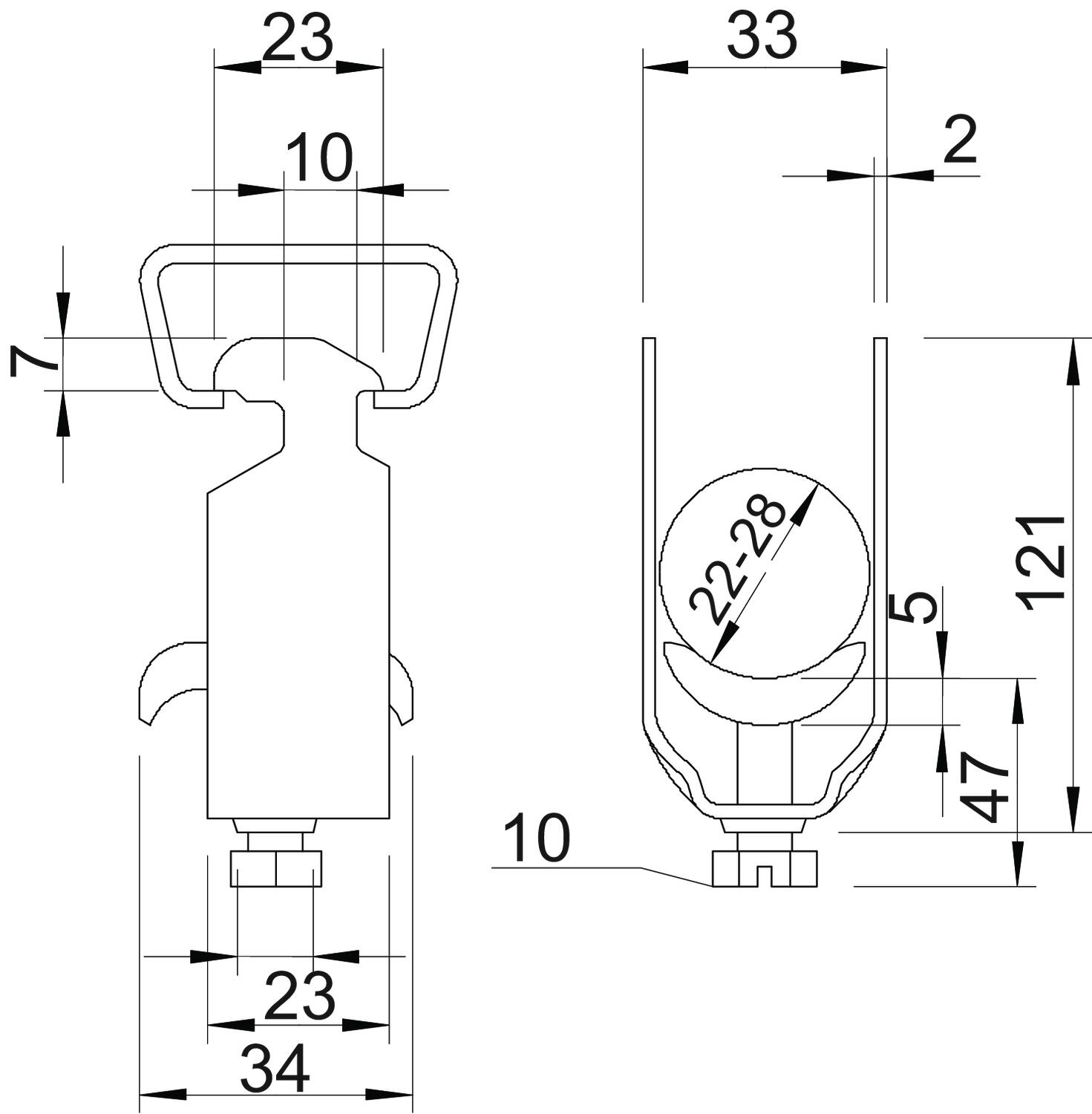

A kábelek/csövek száma 3 A méret 23 mm Anyag acél B méret 33 mm C méret 34 mm D befogási tartomány max. 28 mm D befogási tartomány min. 22 mm ellendarabbal nem Felület merítetten tűzihorganyzott Fém vályúval igen G méret (mm) M6 H méret 121 mm Halogénmentes nem Kiegészítő anyag acél Kiegészítő felület tűzi horganyzott L méret 47 mm max. csőátmérőhöz 25 mm Max. Meghúzási nyomaték 3 Nm max. résszélességű sínekhez (közzel) 17 mm Méret 22-28mm min. csőátmérőhöz 25 mm min. résszélességű sínekhez (közzel) 16 mm Műanyag vályúval nem Szerelési mód Profilsín t méret 2 mm Teknő anyaga Acél Ütésálló nem x méret 5 mm - Minden típus
