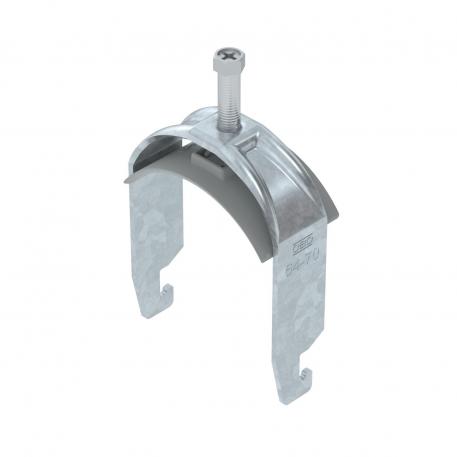

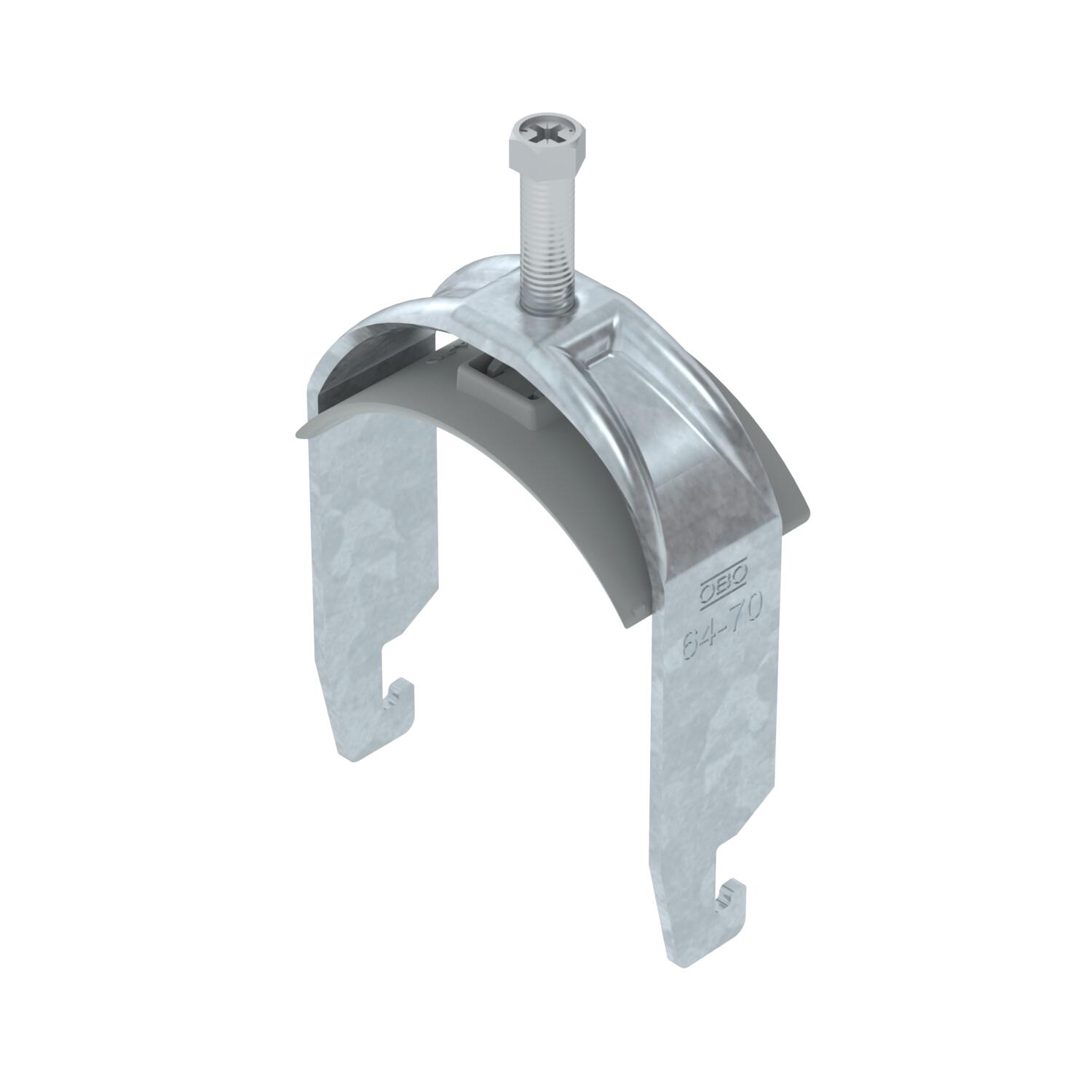

Kengyeles bilincs 2056 U-kivitel, 1 kábel részére, műanyag nyomóvályú, FT

Rend. szám 1186769 | EAN-kód 4012196851140

Termékleírás

Termékleírás

Kengyeles bilincs U-kivitel, polipropilén műanyag nyomóvályúval. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 18 - 22 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Ellendarab használata ajánlott.


  • halogénmentes; klór, fluor és bróm nélkül
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • résszélesség 18 mm
  • résszélesség 22 mm
  • Kengyeles bilincs, 18-22 mm résszélességű, C-profilsínhez

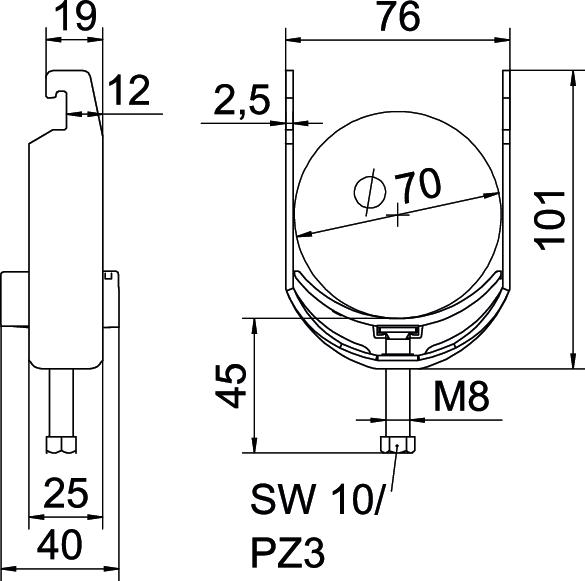

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma 1
A méret 25 mm
Anyag acél
B méret 79 mm
C méret 40 mm
D befogási tartomány max. 70 mm
D befogási tartomány min. 64 mm
ellendarabbal nem
Felület merítetten tűzihorganyzott
G méret (mm) M8
H méret 101 mm
Halogénmentes igen
hossz 25 mm
Kiegészítő anyag acél
Kiegészítő felület tűzi horganyzott
Külső hosszúság 40 mm
L méret 45 mm
lemezvastagság 2,5 mm
Magasság 101 mm
max. csőátmérőhöz 70 mm
Max. Meghúzási nyomaték 5 Nm
max. résszélességű sínekhez (közzel) 22 mm
Menet M8
Méret 64-70mm
min. csőátmérőhöz 64 mm
min. résszélességű sínekhez (közzel) 18 mm
Műanyag vályúval igen
résszélesség 10 mm
szélesség 79 mm
Szerelési mód Profilsín
t méret 2,5 mm
Teknő anyaga Műanyag
Teknő anyagminősége Polipropilén
Minden típus

Minden típus

Típus D befogási tartomány min. D befogási tartomány max. Max. Meghúzási nyomaték Rend. szám Mennyiség Legkisebb eladási egység
BS-U1-K-12 FT 8 mm 12 mm 3 Nm 1186702
100 Darab
BS-U1-K-16 FT 12 mm 16 mm 3 Nm 1186709
100 Darab
BS-U1-K-22 FT 16 mm 22 mm 3 Nm 1186716
100 Darab
BS-U1-K-28 FT 22 mm 28 mm 3 Nm 1186722
100 Darab
BS-U1-K-34 FT 28 mm 34 mm 3 Nm 1186729
100 Darab
BS-U1-K-40 FT 34 mm 40 mm 3 Nm 1186736
100 Darab
BS-U1-K-46 FT 40 mm 46 mm 5 Nm 1186742
100 Darab
BS-U1-K-52 FT 46 mm 52 mm 5 Nm 1186749
100 Darab
BS-U1-K-58 FT 52 mm 58 mm 5 Nm 1186756
100 Darab
BS-U1-K-64 FT 58 mm 64 mm 5 Nm 1186762
100 Darab
BS-U1-K-70 FT 64 mm 70 mm 5 Nm 1186769
50 Darab
BS-U1-K-76 FT 70 mm 76 mm 5 Nm 1186776
25 Darab
BS-U1-K-82 FT 76 mm 82 mm 5 Nm 1186782
25 Darab
BS-U1-K-90 FT 82 mm 90 mm 5 Nm 1186789
25 Darab
BS-U1-K-100 FT 90 mm 100 mm 5 Nm 1186797
25 Darab
