Kengyeles bilincs 2056 U-kivitel, 1 kábel részére, műanyag nyomóvályú, FT 34 | 40 | 3

Kengyeles bilincs 2056 U-kivitel, 1 kábel részére, műanyag nyomóvályú, FT

Rend. szám 1186736 | EAN-kód 4012196850969

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték

Termékleírás

Termékleírás

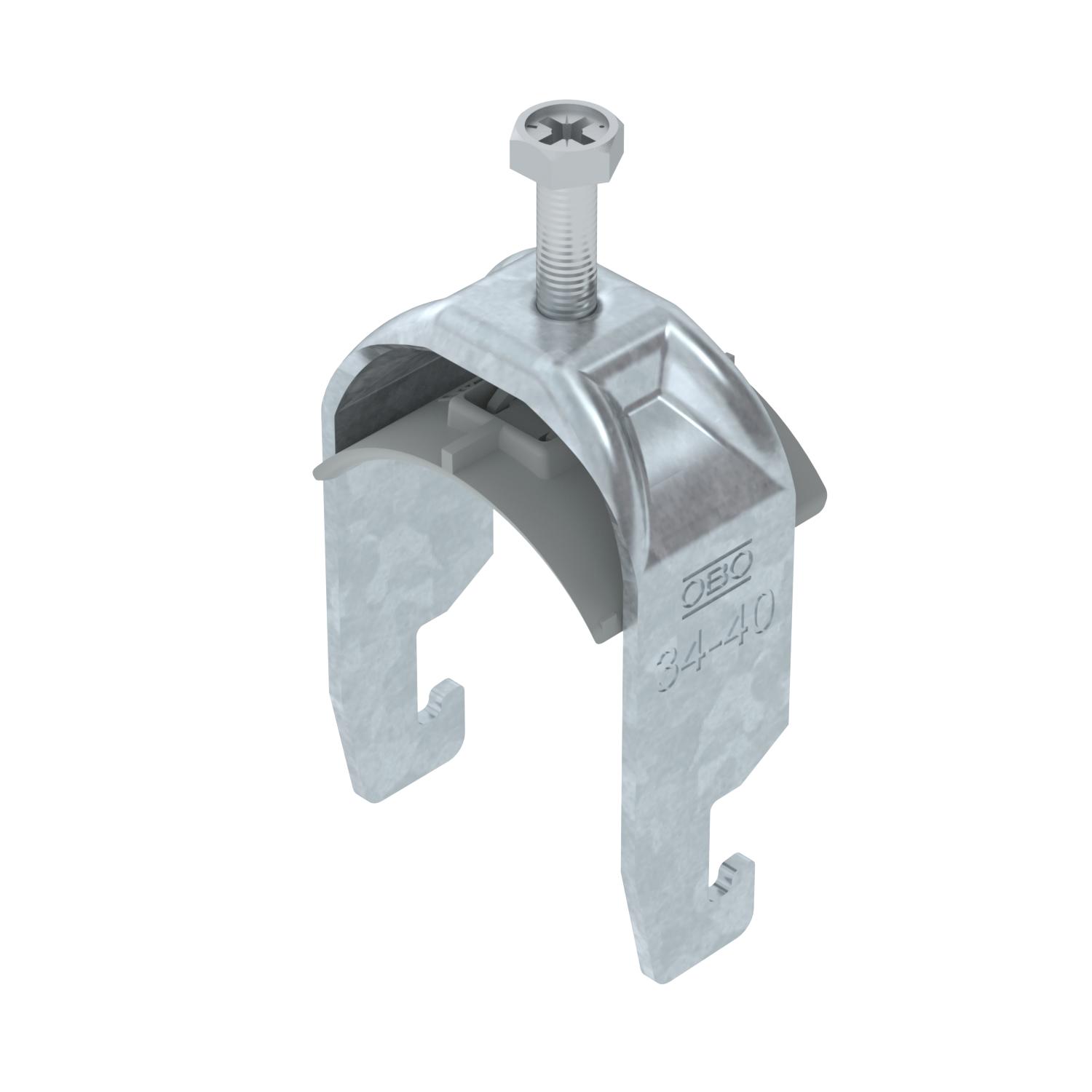

Kengyeles bilincs U-kivitel, polipropilén műanyag nyomóvályúval. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 18 - 22 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Ellendarab használata ajánlott.

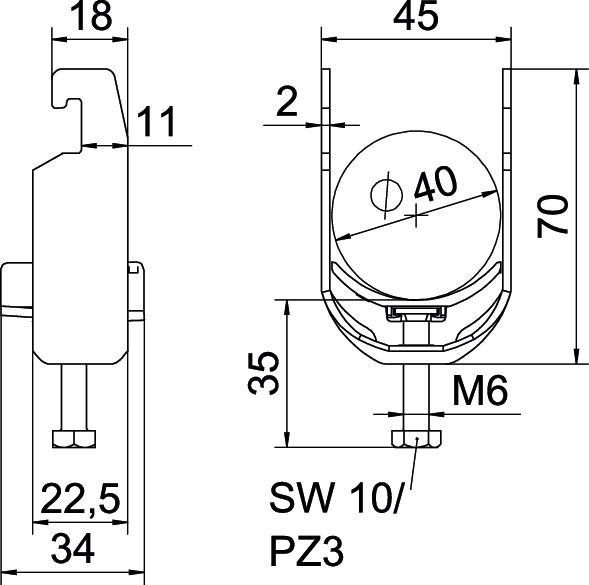

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma	1
A méret	22,5 mm
Anyag	acél
B méret	45 mm
C méret	34 mm
D befogási tartomány max.	40 mm
D befogási tartomány min.	34 mm
ellendarabbal	nem
Felület	merítetten tűzihorganyzott
G méret (mm)	M6
H méret	70 mm
Halogénmentes	igen
hossz	22,5 mm
Kiegészítő anyag	acél
Kiegészítő felület	tűzi horganyzott
Külső hosszúság	34 mm
L méret	35 mm

lemezvastagság	2 mm
Magasság	70 mm
max. csőátmérőhöz	40 mm
Max. Meghúzási nyomaték	3 Nm
max. résszélességű sínekhez (közzel)	22 mm
Menet	M6
Méret	34-40mm
min. csőátmérőhöz	34 mm
min. résszélességű sínekhez (közzel)	18 mm
Műanyag vályúval	igen
résszélesség	10 mm
szélesség	45 mm
Szerelési mód	Profilsín
t méret	2 mm
Teknő anyaga	Műanyag
Teknő anyagminősége	Polipropilén

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1186702	Darab	100 Darab
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1186709	Darab	100 Darab
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1186716	Darab	100 Darab
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1186722	Darab	100 Darab
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1186729	Darab	100 Darab
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1186736	Darab	100 Darab
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1186742	Darab	100 Darab
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1186749	Darab	100 Darab
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1186756	Darab	100 Darab
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1186762	Darab	100 Darab
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1186769	Darab	50 Darab
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1186776	Darab	25 Darab
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1186782	Darab	25 Darab
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1186789	Darab	25 Darab
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1186797	Darab	25 Darab
