Kengyeles bilincs 2056 U-kivitel, 1 kábel részére, fém nyomóvályú, FT 46 | 52 | 5

Kengyeles bilincs 2056 U-kivitel, 1 kábel részére, fém nyomóvályú, FT

Rend. szám 1186549 | EAN-kód 4012196850082

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték

Termékleírás

Termékleírás

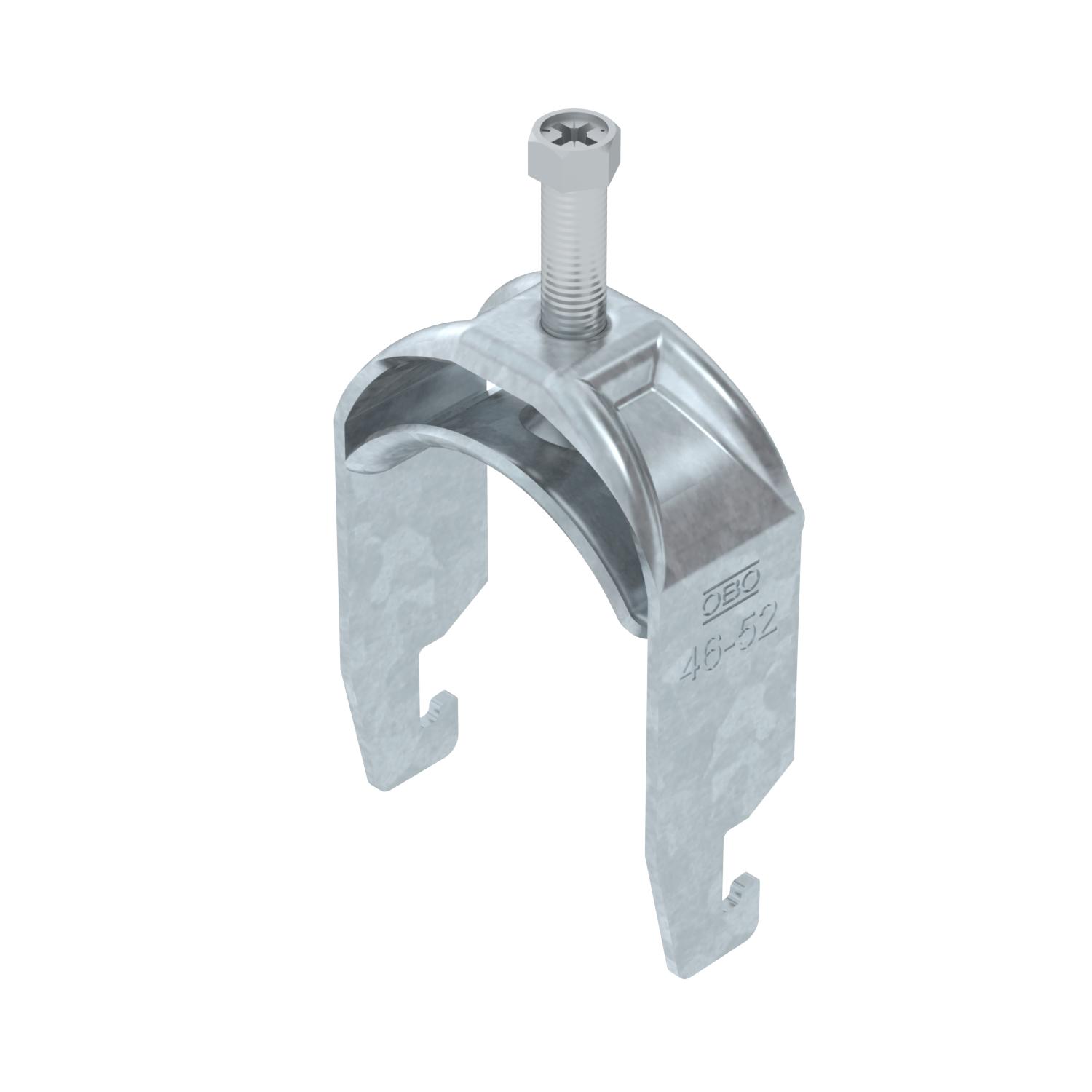

Kengyeles bilincs U-kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 18 - 22 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Ellendarab használata ajánlott.

Műszaki adatok

Műszaki adatok

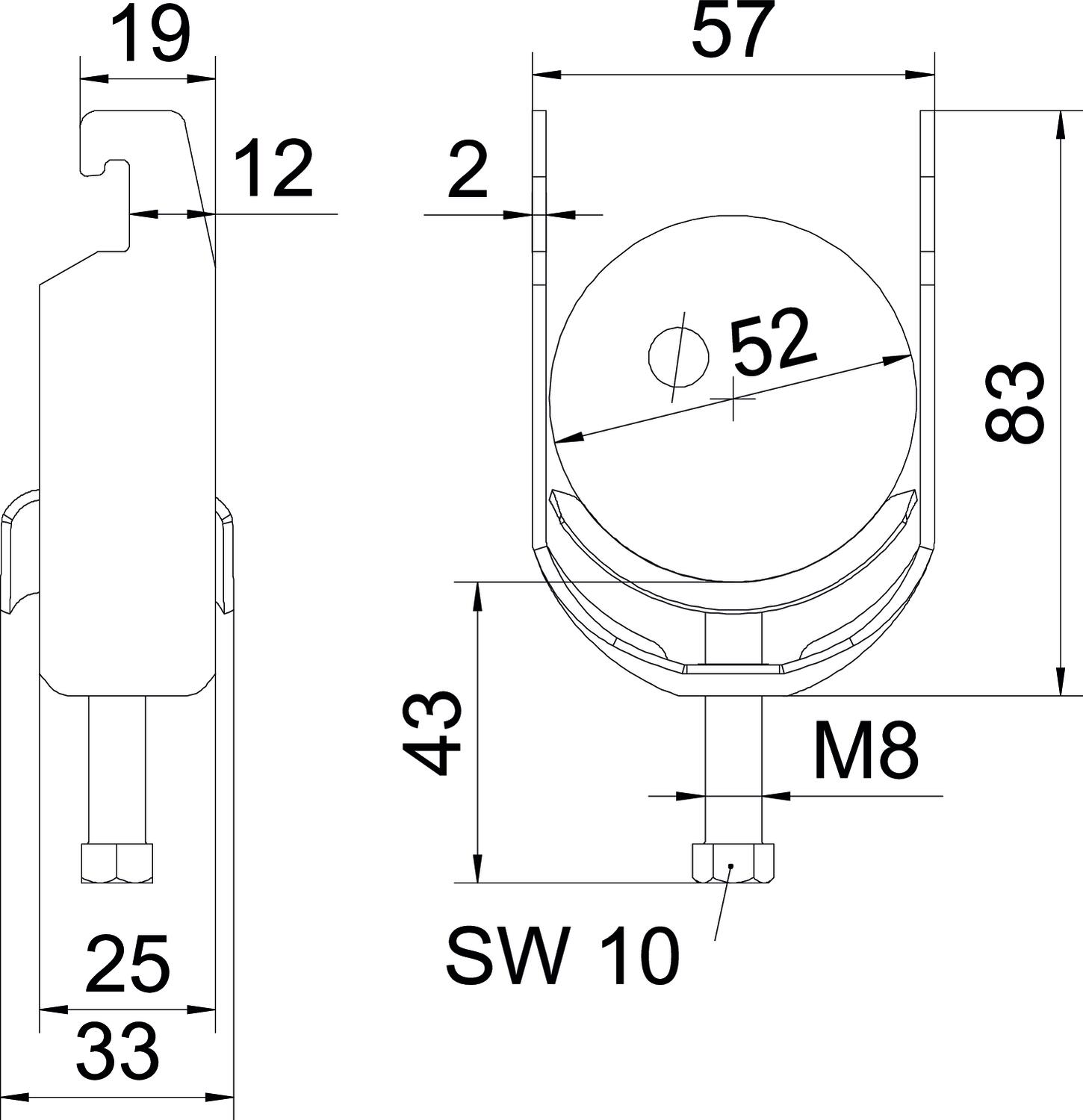

A kábelek/csövek száma	1
A méret	25 mm
Anyag	acél
B méret	57 mm
C méret	33 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	0,232 kg CO₂e / 1 Darab
D befogási tartomány max.	52 mm
D befogási tartomány min.	46 mm
ellendarabbal	nem
Felület	merítetten tűzihorganyzott
Fém vályúval	igen
G méret (mm)	M8
H méret	83 mm
Halogénmentes	igen
hossz	25 mm
Kiegészítő anyag	acél
Kiegészítő felület	tűzi horganyzott

Külső hosszúság	33 mm
L méret	43 mm
lemezvastagság	2 mm
Magasság	83 mm
max. csőátmérőhöz	52 mm
Max. Meghúzási nyomaték	5 Nm
max. résszélességű sínekhez (közzel)	22 mm
Menet	M8
Méret	46-52mm
min. csőátmérőhöz	46 mm
min. résszélességű sínekhez (közzel)	18 mm
résszélesség	10 mm
szélesség	57 mm
Szerelési mód	Profilsín
t méret	2 mm
Teknő anyaga	Acél
Tűzálló kábelrendszerek –	igen

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Darab	100 Darab
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Darab	100 Darab
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Darab	100 Darab
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Darab	100 Darab
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Darab	100 Darab
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Darab	100 Darab
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Darab	100 Darab
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Darab	100 Darab
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Darab	100 Darab
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Darab	100 Darab
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Darab	50 Darab
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Darab	25 Darab
