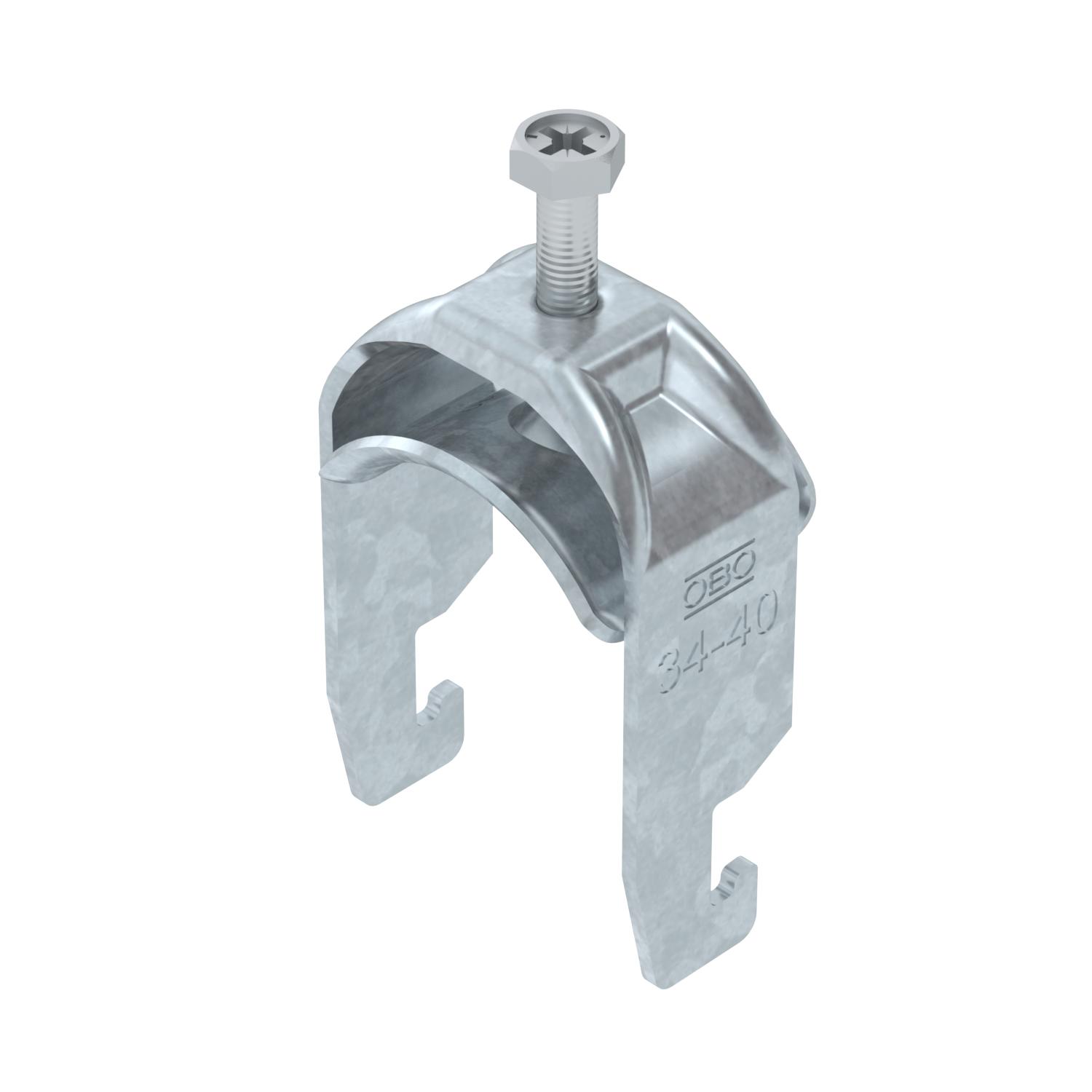

Kengyeles bilincs 2056 U-kivitel, 1 kábel részére, fém nyomóvályú, FT

Rend. szám 1186536 | EAN-kód 4012196850006

Termékleírás

Termékleírás

Kengyeles bilincs U-kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 18 - 22 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Ellendarab használata ajánlott.
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • résszélesség 18 mm
  • résszélesség 22 mm
  • Kengyeles bilincs, 18-22 mm résszélességű, C-profilsínhez
  • Tűzállósági osztály E30
  • Funkciótartási osztály E90

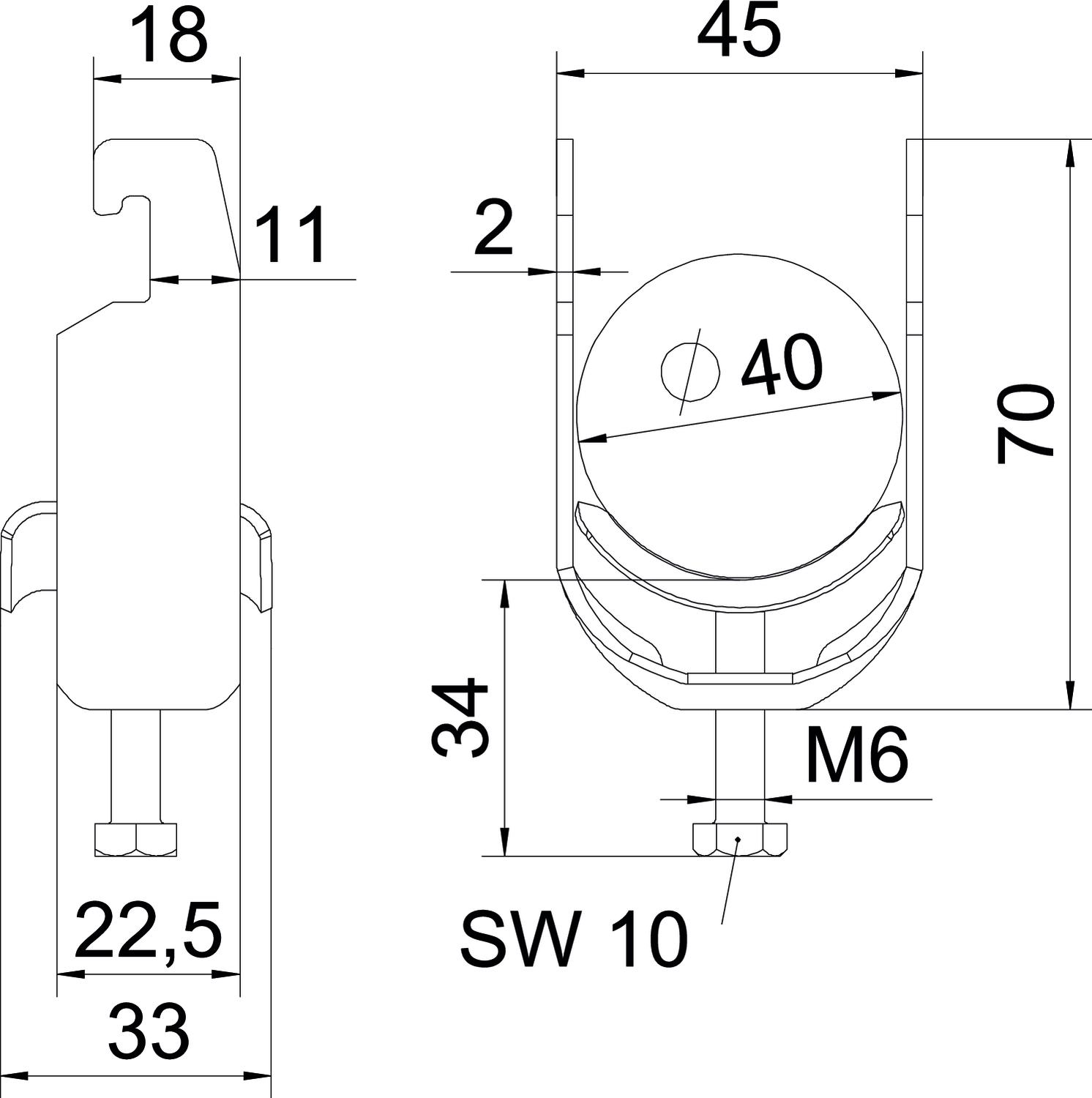

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma 1
A méret 22,5 mm
Anyag acél
B méret 45 mm
C méret 33 mm
D befogási tartomány max. 40 mm
D befogási tartomány min. 34 mm
ellendarabbal nem
Felület merítetten tűzihorganyzott
Fém vályúval igen
G méret (mm) M6
H méret 70 mm
Halogénmentes igen
hossz 22,5 mm
Kiegészítő anyag acél
Kiegészítő felület tűzi horganyzott
Külső hosszúság 33 mm
L méret 34 mm
lemezvastagság 2 mm
Magasság 70 mm
max. csőátmérőhöz 40 mm
Max. Meghúzási nyomaték 3 Nm
max. résszélességű sínekhez (közzel) 22 mm
Menet M6
Méret 34-40mm
min. csőátmérőhöz 34 mm
min. résszélességű sínekhez (közzel) 18 mm
résszélesség 10 mm
szélesség 45 mm
Szerelési mód Profilsín
t méret 2 mm
Teknő anyaga Acél
Tűzálló kábelrendszerek – igen
Minden típus

Minden típus

Típus D befogási tartomány min. D befogási tartomány max. Max. Meghúzási nyomaték Rend. szám Mennyiség Legkisebb eladási egység
BS-U1-M-12 FT 8 mm 12 mm 3 Nm 1186502
100 Darab
BS-U1-M-16 FT 12 mm 16 mm 3 Nm 1186509
100 Darab
BS-U1-M-22 FT 16 mm 22 mm 3 Nm 1186516
100 Darab
BS-U1-M-28 FT 22 mm 28 mm 3 Nm 1186522
100 Darab
BS-U1-M-34 FT 28 mm 34 mm 3 Nm 1186529
100 Darab
BS-U1-M-40 FT 34 mm 40 mm 3 Nm 1186536
100 Darab
BS-U1-M-46 FT 40 mm 46 mm 5 Nm 1186542
100 Darab
BS-U1-M-52 FT 46 mm 52 mm 5 Nm 1186549
100 Darab
BS-U1-M-58 FT 52 mm 58 mm 5 Nm 1186556
100 Darab
BS-U1-M-64 FT 58 mm 64 mm 5 Nm 1186562
100 Darab
BS-U1-M-70 FT 64 mm 70 mm 5 Nm 1186569
50 Darab
BS-U1-M-76 FT 70 mm 76 mm 5 Nm 1186576
25 Darab
