Kengyeles bilincs 2056 H-kivitel, 3 kábel részére, fém nyomóvályú, FT
Rend. szám 1186044 | EAN-kód 4012196848720
- Termékleírás
-

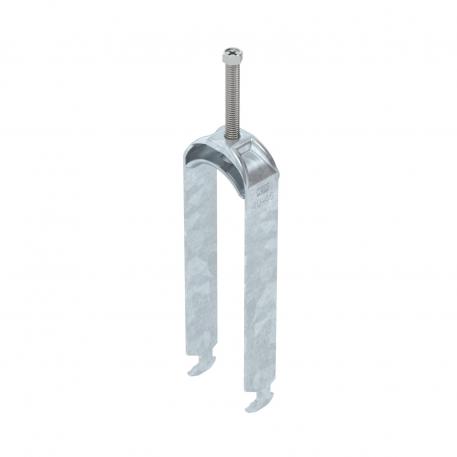

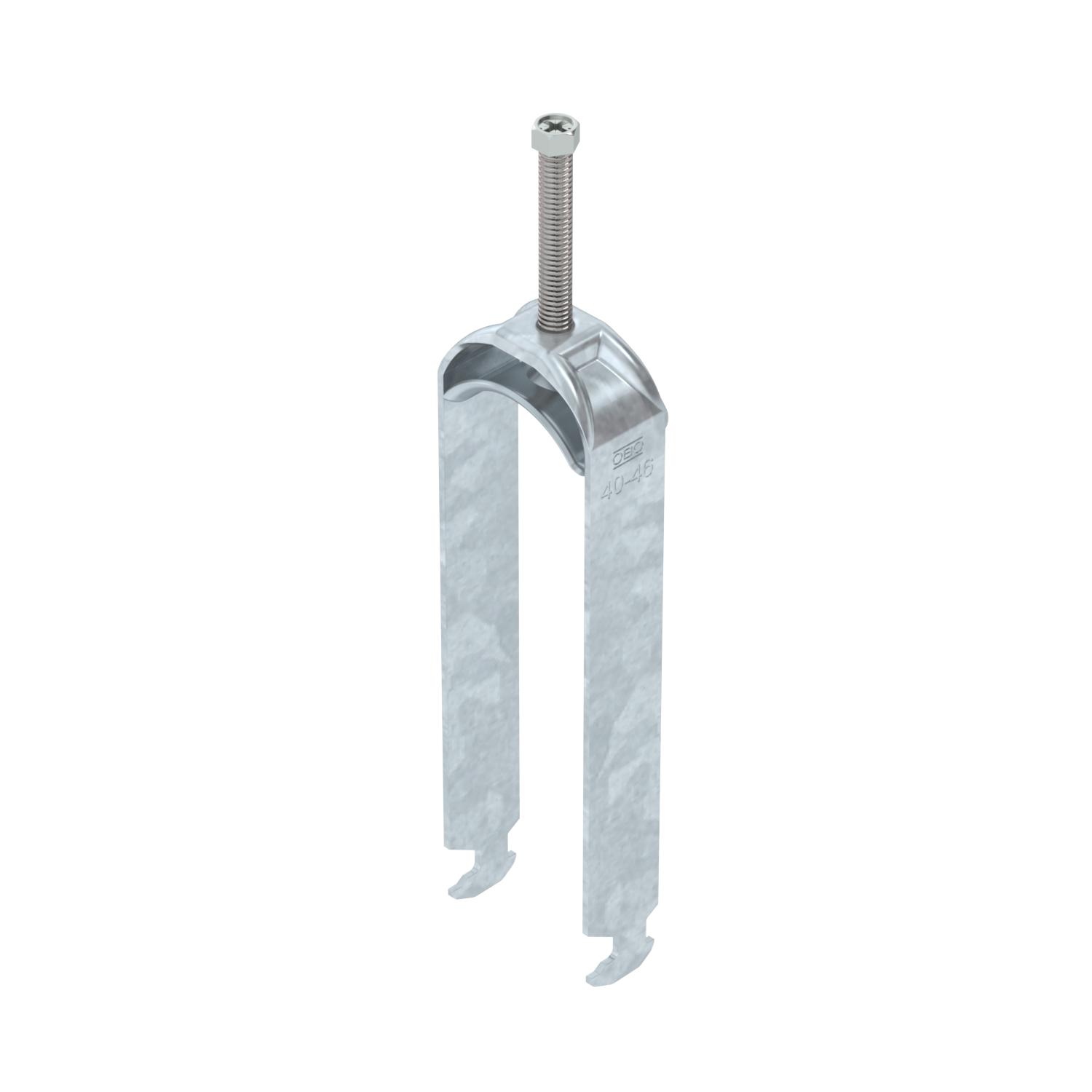

TermékleírásKengyeles bilincs kalapácsfejes kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 3 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. A kábeleket kettes nyomóvályúval el kell választani egymástól. Ellendarab használata ajánlott.
-
- Műszaki adatok
-
Műszaki adatok

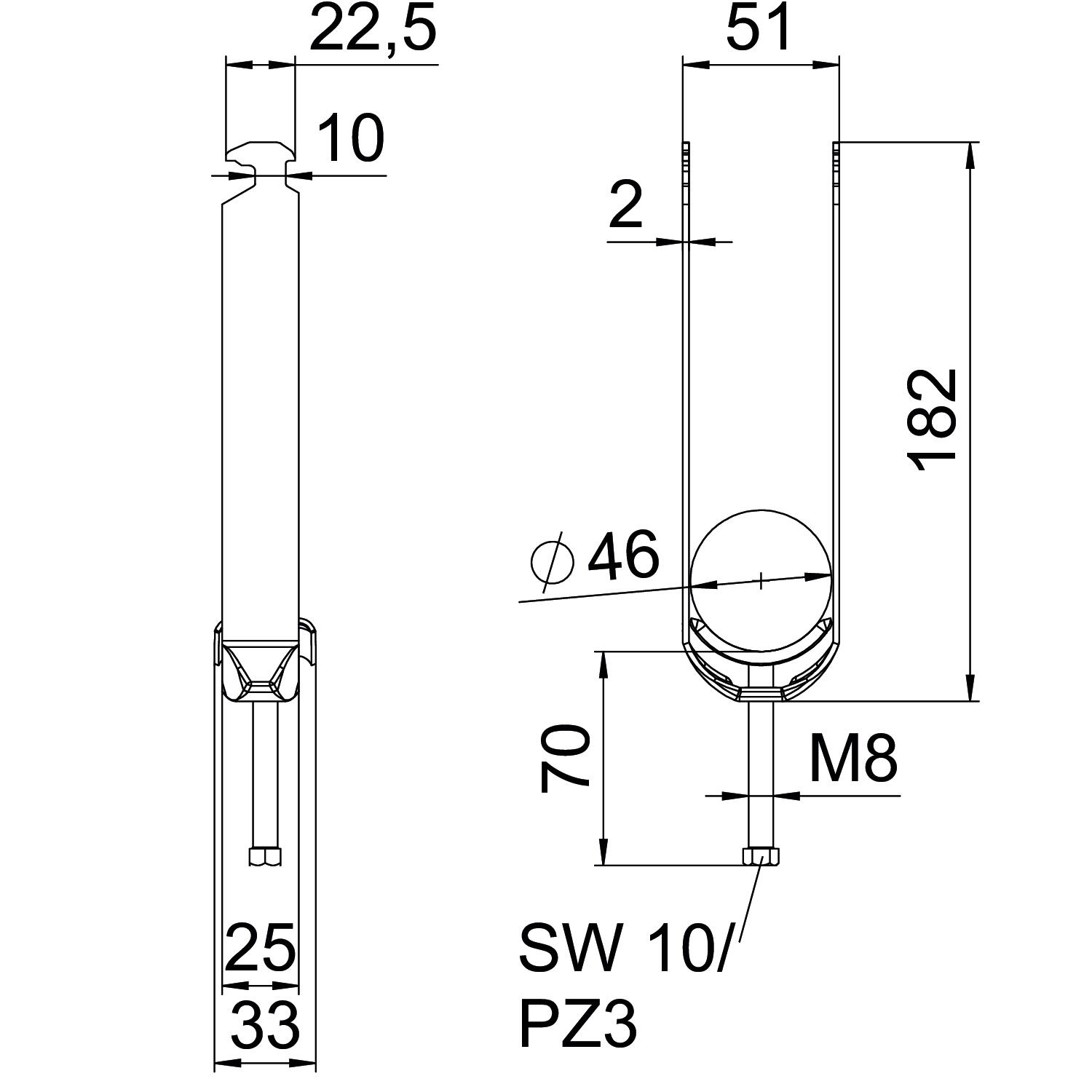

A kábelek/csövek száma 3 A méret 25 mm Anyag acél B méret 51 mm C méret 33 mm D befogási tartomány max. 46 mm D befogási tartomány min. 40 mm ellendarabbal nem Felület merítetten tűzihorganyzott Fém vályúval igen G méret (mm) M8 H méret 182 mm Halogénmentes igen hossz 25 mm Kiegészítő anyag acél Kiegészítő felület tűzi horganyzott Külső hosszúság 33 mm L méret 70 mm lemezvastagság 2 mm Magasság 182 mm max. csőátmérőhöz 46 mm Max. Meghúzási nyomaték 5 Nm max. résszélességű sínekhez (közzel) 17 mm Menet M8 Méret 40-46mm min. csőátmérőhöz 40 mm min. résszélességű sínekhez (közzel) 16 mm Műanyag vályúval nem résszélesség 10 mm szélesség 51 mm Szerelési mód Profilsín t méret 2 mm Teknő anyaga Acél Tűzálló kábelrendszerek – igen - Minden típus
-
Minden típus
