Kengyeles bilincs 2056 H-kivitel, 3 kábel részére, fém nyomóvályú, FT
Rend. szám 1186038 | EAN-kód 4012196848690
- Termékleírás
-

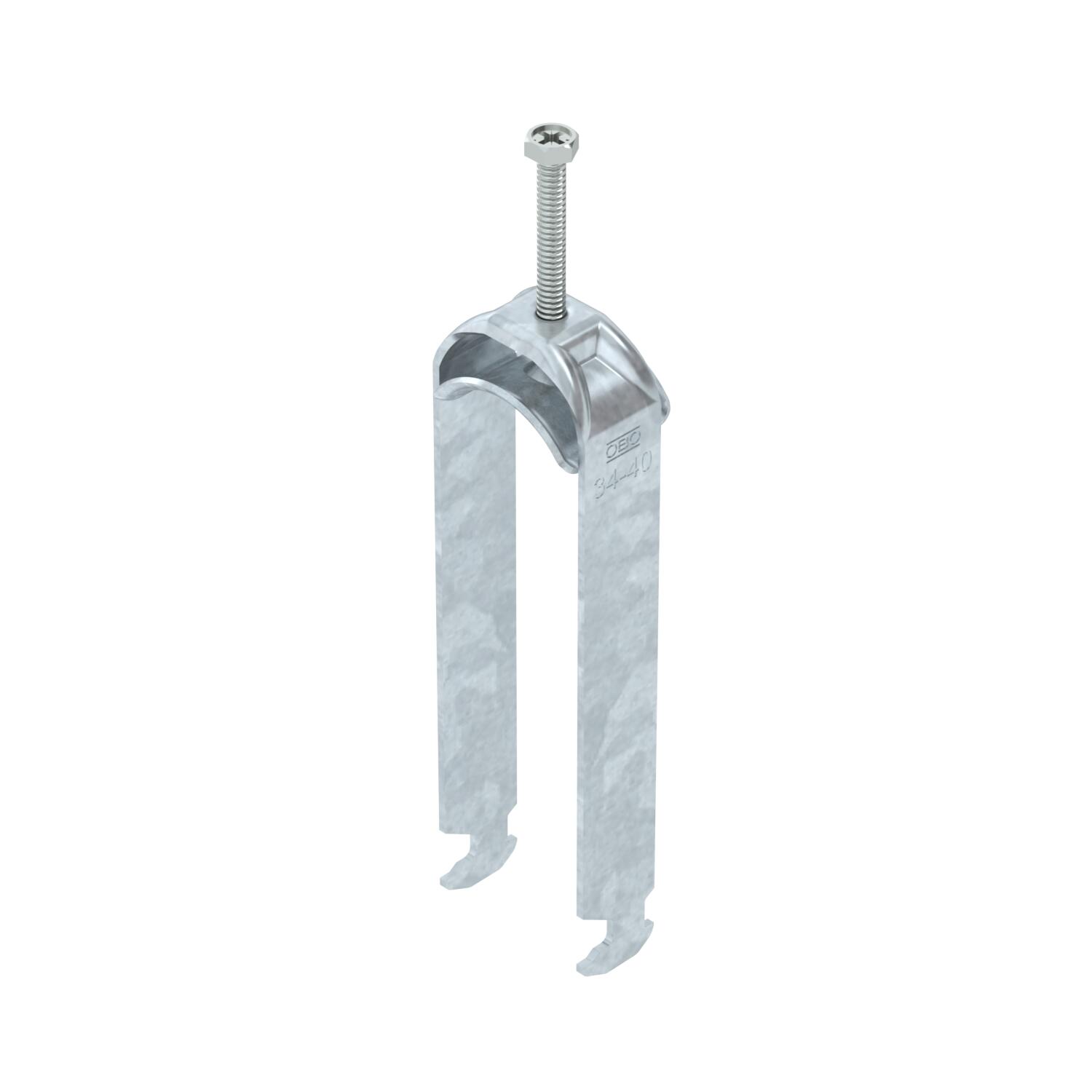

TermékleírásKengyeles bilincs kalapácsfejes kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 3 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. A kábeleket kettes nyomóvályúval el kell választani egymástól. Ellendarab használata ajánlott.
-
- Műszaki adatok
-
Műszaki adatok

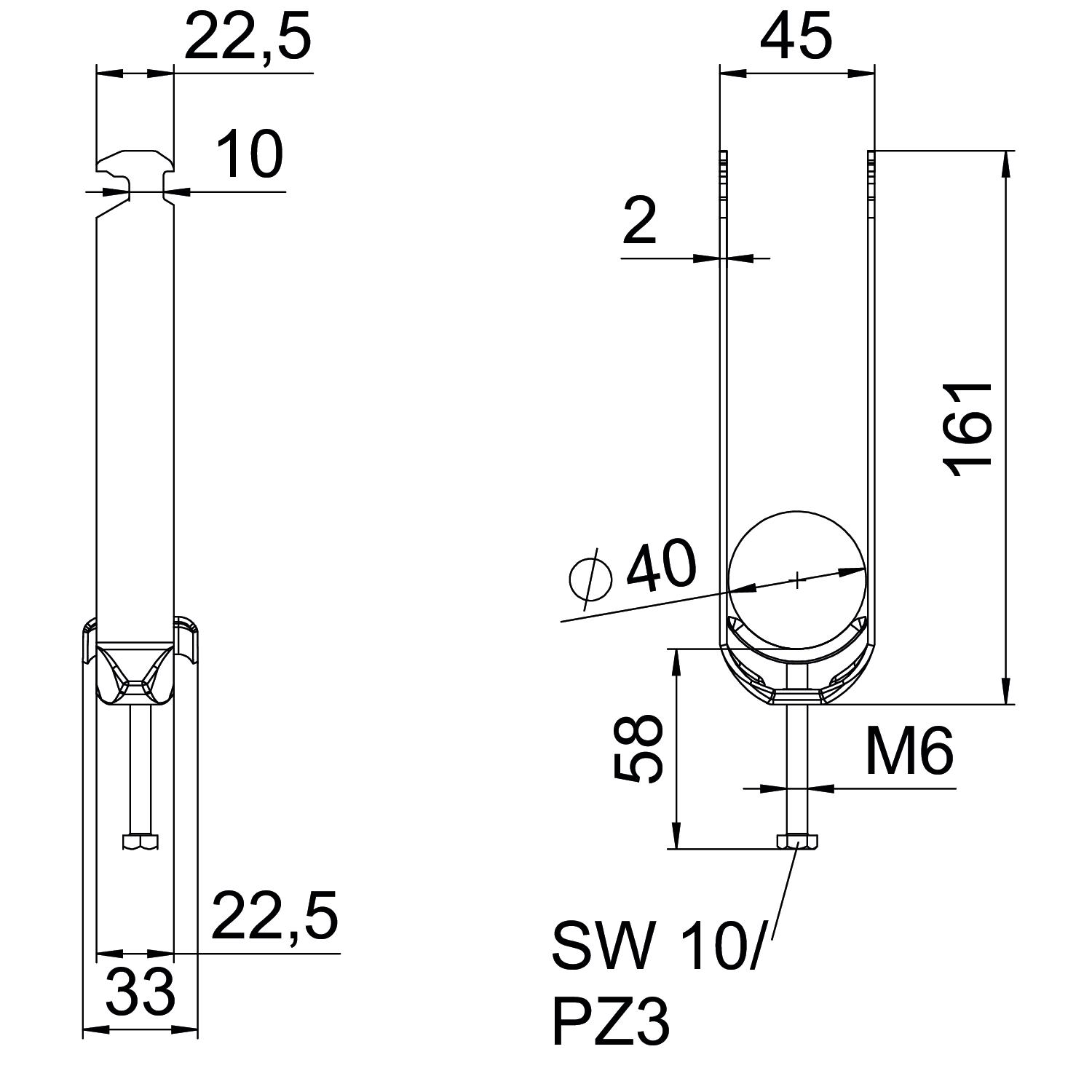

A kábelek/csövek száma 3 A méret 22,5 mm Anyag acél B méret 45 mm C méret 33 mm D befogási tartomány max. 40 mm D befogási tartomány min. 34 mm ellendarabbal nem Felület merítetten tűzihorganyzott Fém vályúval igen G méret (mm) M6 H méret 161 mm Halogénmentes igen hossz 22,5 mm Kiegészítő anyag acél Kiegészítő felület tűzi horganyzott Külső hosszúság 33 mm L méret 58 mm lemezvastagság 2 mm Magasság 161 mm max. csőátmérőhöz 40 mm Max. Meghúzási nyomaték 3 Nm max. résszélességű sínekhez (közzel) 17 mm Menet M6 Méret 34-40mm min. csőátmérőhöz 34 mm min. résszélességű sínekhez (közzel) 16 mm Műanyag vályúval nem résszélesség 10 mm szélesség 45 mm Szerelési mód Profilsín t méret 2 mm Teknő anyaga Acél Tűzálló kábelrendszerek – igen - Minden típus
-
Minden típus
