Kengyeles bilincs 2056 H-kivitel, 3 kábel részére, fém nyomóvályú, FT
Rend. szám 1186031 | EAN-kód 4012196848669
- Termékleírás
-

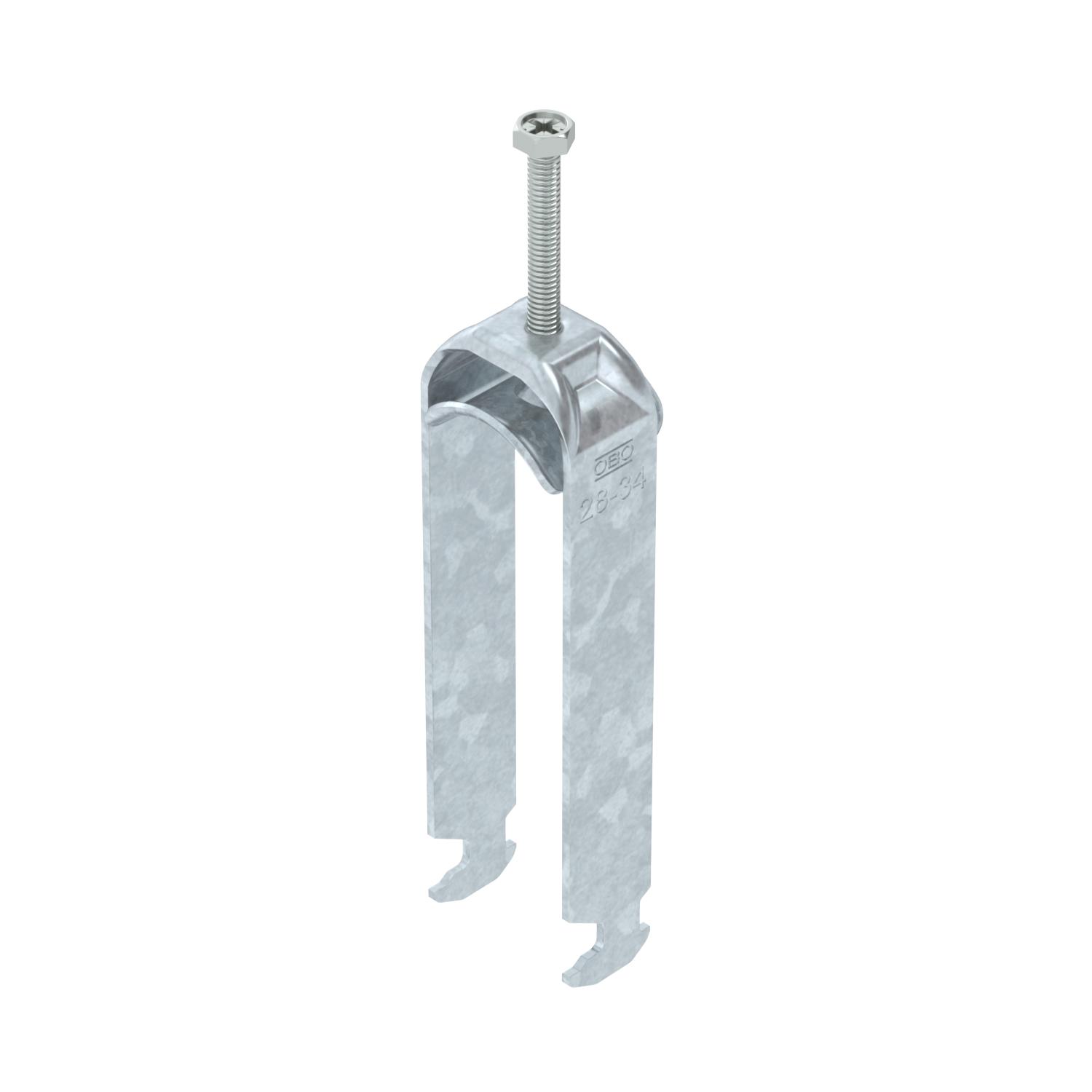

TermékleírásKengyeles bilincs kalapácsfejes kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 3 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. A kábeleket kettes nyomóvályúval el kell választani egymástól. Ellendarab használata ajánlott.
-
- Műszaki adatok
-
Műszaki adatok

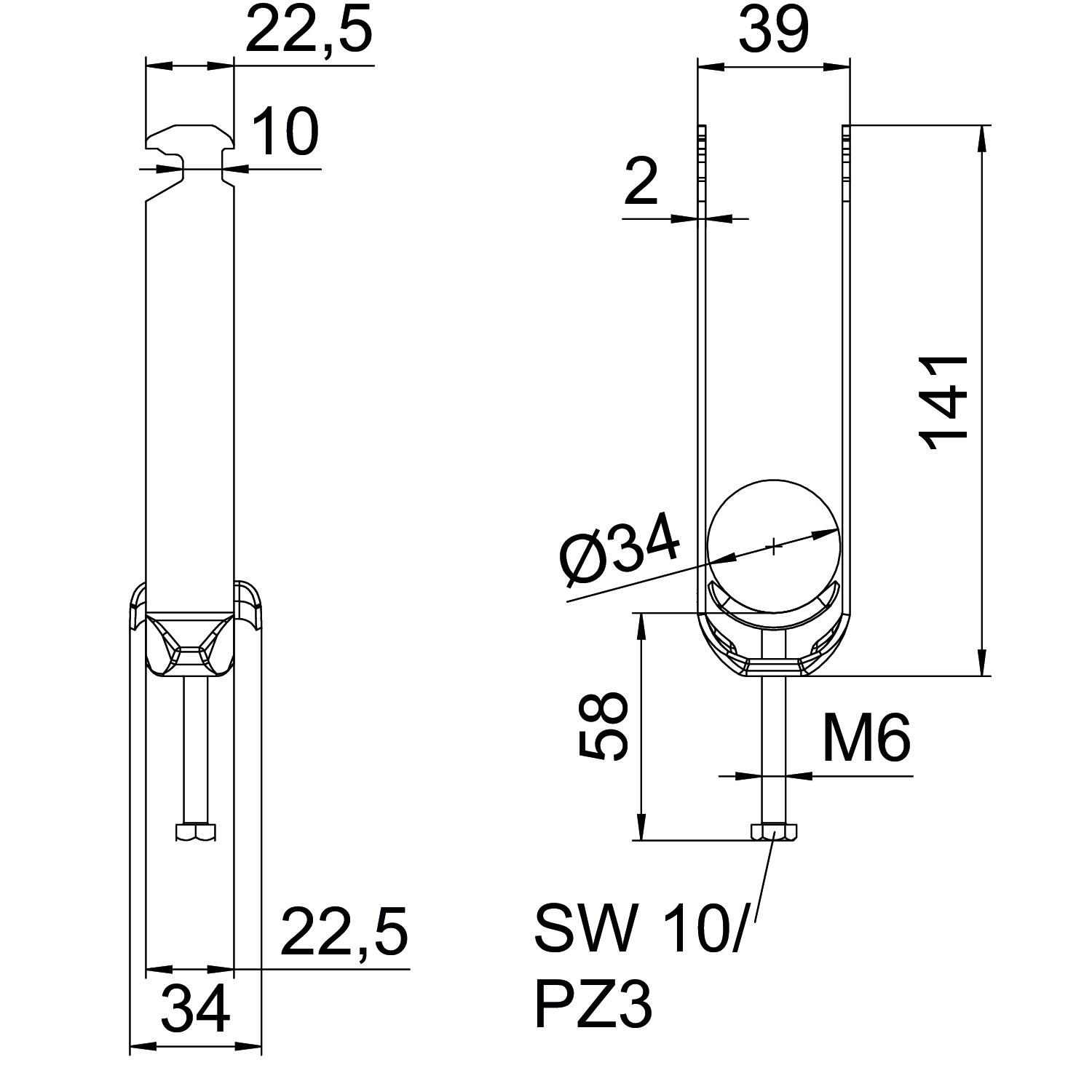

A kábelek/csövek száma 3 A méret 22,5 mm Anyag acél B méret 39 mm C méret 34 mm D befogási tartomány max. 34 mm D befogási tartomány min. 28 mm ellendarabbal nem Felület merítetten tűzihorganyzott Fém vályúval igen G méret (mm) M6 H méret 141 mm Halogénmentes igen hossz 22,5 mm Kiegészítő anyag acél Kiegészítő felület tűzi horganyzott Külső hosszúság 34 mm L méret 58 mm lemezvastagság 2 mm Magasság 141 mm max. csőátmérőhöz 34 mm Max. Meghúzási nyomaték 3 Nm max. résszélességű sínekhez (közzel) 17 mm Menet M6 Méret 28-34mm min. csőátmérőhöz 28 mm min. résszélességű sínekhez (közzel) 16 mm Műanyag vályúval nem résszélesség 10 mm szélesség 39 mm Szerelési mód Profilsín t méret 2 mm Teknő anyaga Acél Tűzálló kábelrendszerek – igen - Minden típus
-
Minden típus
- Letöltések
-
Katalógus Fastening materials , 19.78MB , pdfEU megfelelőségi nyilatkozat BS-H3-M-34 FT / 1186031 , 0.17MB , pdfSzerelési útmutató Bügelschelle H-Fuß Metall , 3.04MB , pdf
