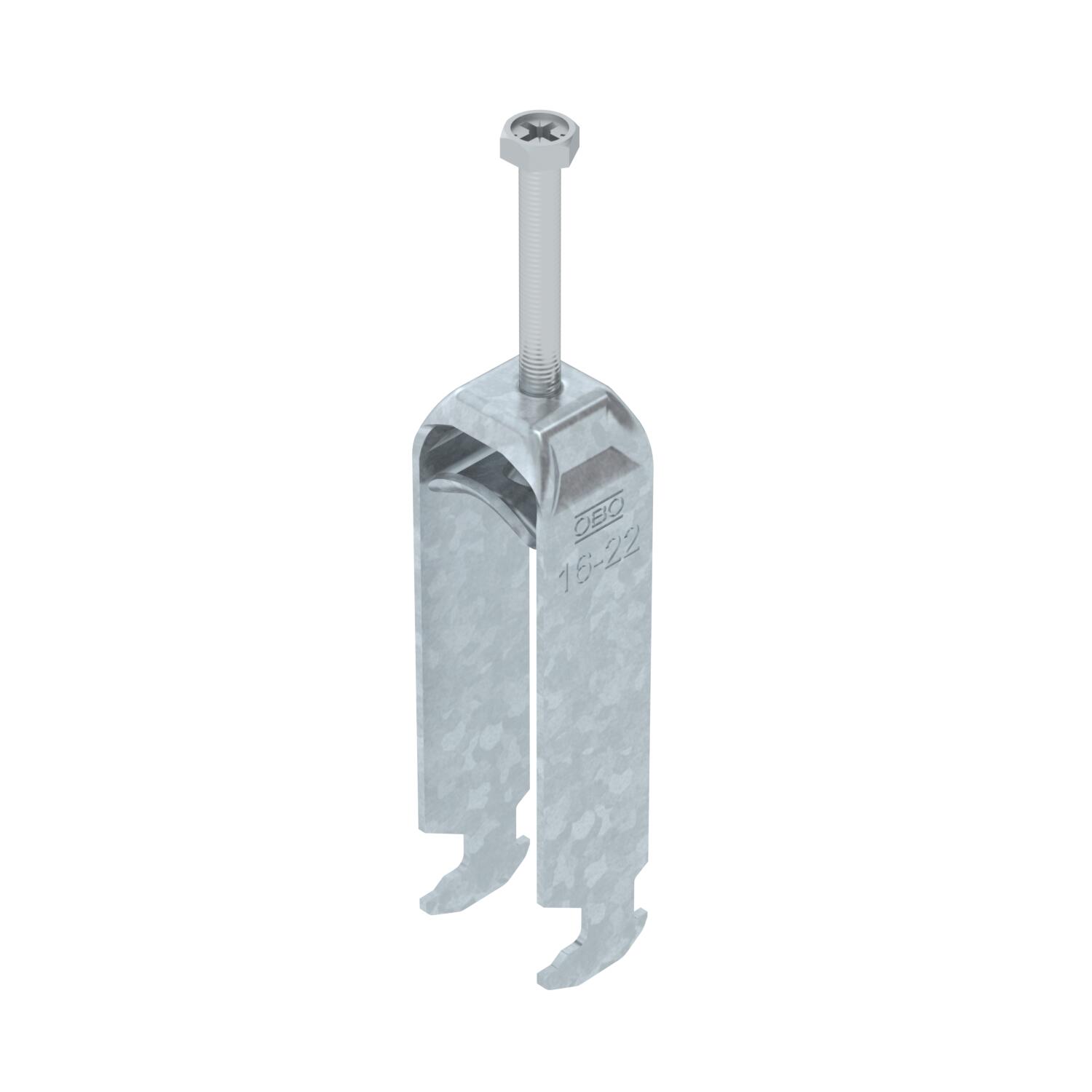

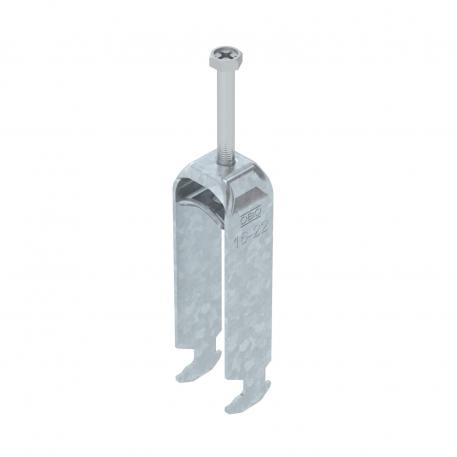

Kengyeles bilincs 2056 H-kivitel, 3 kábel részére, fém nyomóvályú, FT

Rend. szám 1186018 | EAN-kód 4012196848607

Termékleírás
Termékleírás
Kengyeles bilincs kalapácsfejes kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 3 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. A kábeleket kettes nyomóvályúval el kell választani egymástól. Ellendarab használata ajánlott.
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • résszélesség 16-17 mm
  • Kengyeles bilincs, 16-17 mm résszélességű, C-profilsínhez
  • Tűzállósági osztály E30
  • Funkciótartási osztály E90

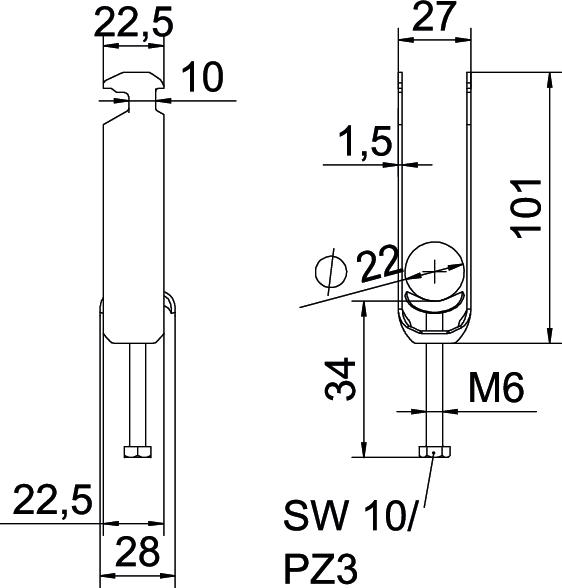

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma 3
A méret 22,5 mm
Anyag acél
B méret 27 mm
C méret 28 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig 0,152 kg CO₂e / 1 Darab
D befogási tartomány max. 22 mm
D befogási tartomány min. 16 mm
ellendarabbal nem
Felület merítetten tűzihorganyzott
Fém vályúval igen
G méret (mm) M6
H méret 101 mm
Halogénmentes igen
hossz 22,5 mm
Kiegészítő anyag acél
Kiegészítő felület tűzi horganyzott
Külső hosszúság 28 mm
L méret 58 mm
lemezvastagság 1,5 mm
Magasság 101 mm
max. csőátmérőhöz 22 mm
Max. Meghúzási nyomaték 3 Nm
max. résszélességű sínekhez (közzel) 17 mm
Menet M6
Méret 16-22mm
min. csőátmérőhöz 16 mm
min. résszélességű sínekhez (közzel) 16 mm
Műanyag vályúval nem
résszélesség 10 mm
szélesség 27 mm
Szerelési mód Profilsín
t méret 1,5 mm
Teknő anyaga Acél
Tűzálló kábelrendszerek – igen
Minden típus

Minden típus

Típus D befogási tartomány min. D befogási tartomány max. Max. Meghúzási nyomaték Rend. szám Mennyiség Legkisebb eladási egység
BS-H3-M-12 FT 8 mm 12 mm 3 Nm 1186004
50 Darab
BS-H3-M-16 FT 12 mm 16 mm 3 Nm 1186012
50 Darab
BS-H3-M-22 FT 16 mm 22 mm 3 Nm 1186018
50 Darab
BS-H3-M-28 FT 22 mm 28 mm 3 Nm 1186024
50 Darab
BS-H3-M-34 FT 28 mm 34 mm 3 Nm 1186031
50 Darab
BS-H3-M-40 FT 34 mm 40 mm 3 Nm 1186038
50 Darab
BS-H3-M-46 FT 40 mm 46 mm 5 Nm 1186044
25 Darab
