Kengyeles bilincs 2056 H-kivitel, 2 kábel részére, fém nyomóvályú, FT

Rend. szám 1186057 | EAN-kód 4012196848768

Termékleírás
Termékleírás

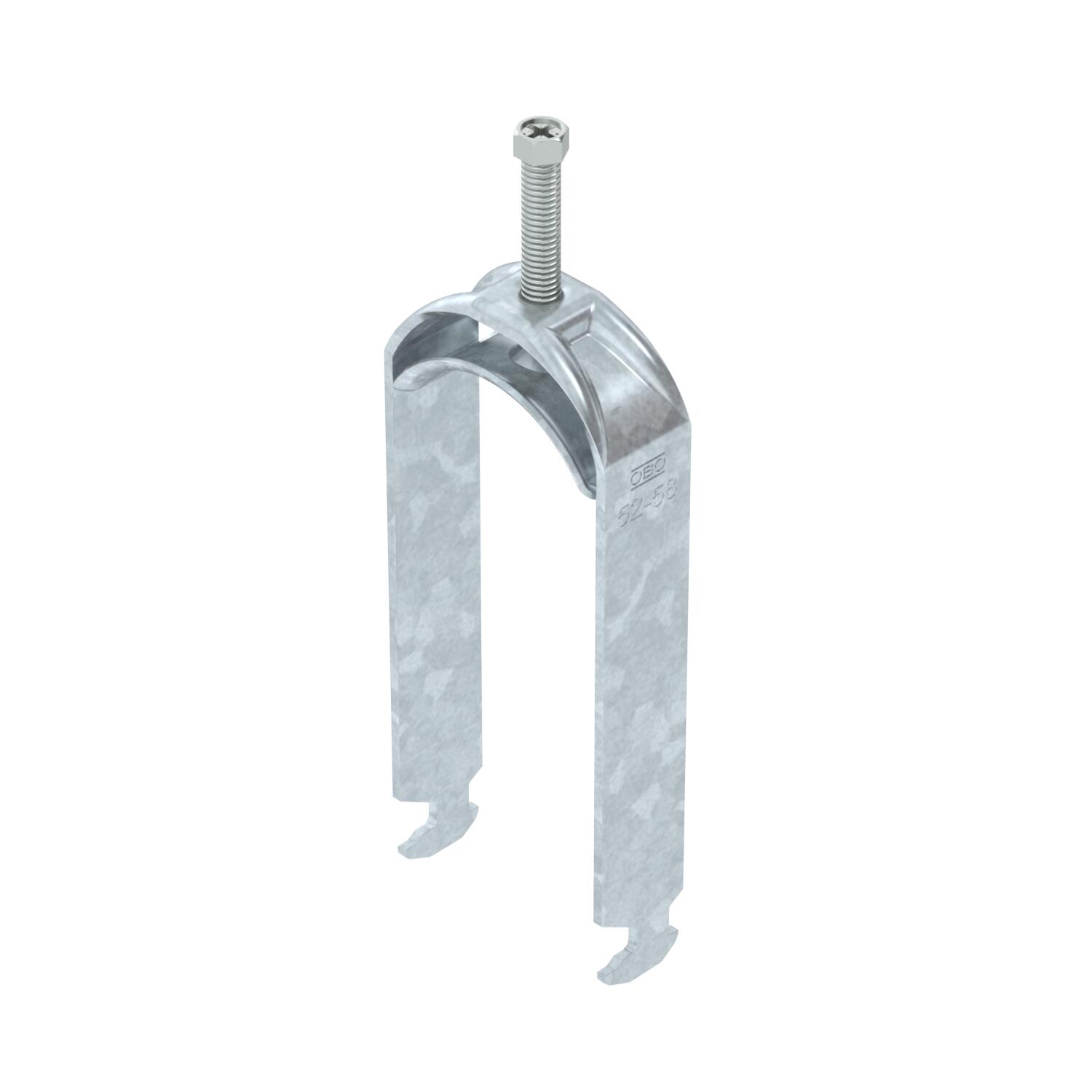

Kengyeles bilincs kalapácsfejes kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 2 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. A kábeleket kettes nyomóvályúval el kell választani egymástól. Ellendarab használata ajánlott.
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • résszélesség 16-17 mm
  • Kengyeles bilincs, 16-17 mm résszélességű, C-profilsínhez
  • Tűzállósági osztály E30
  • Funkciótartási osztály E90

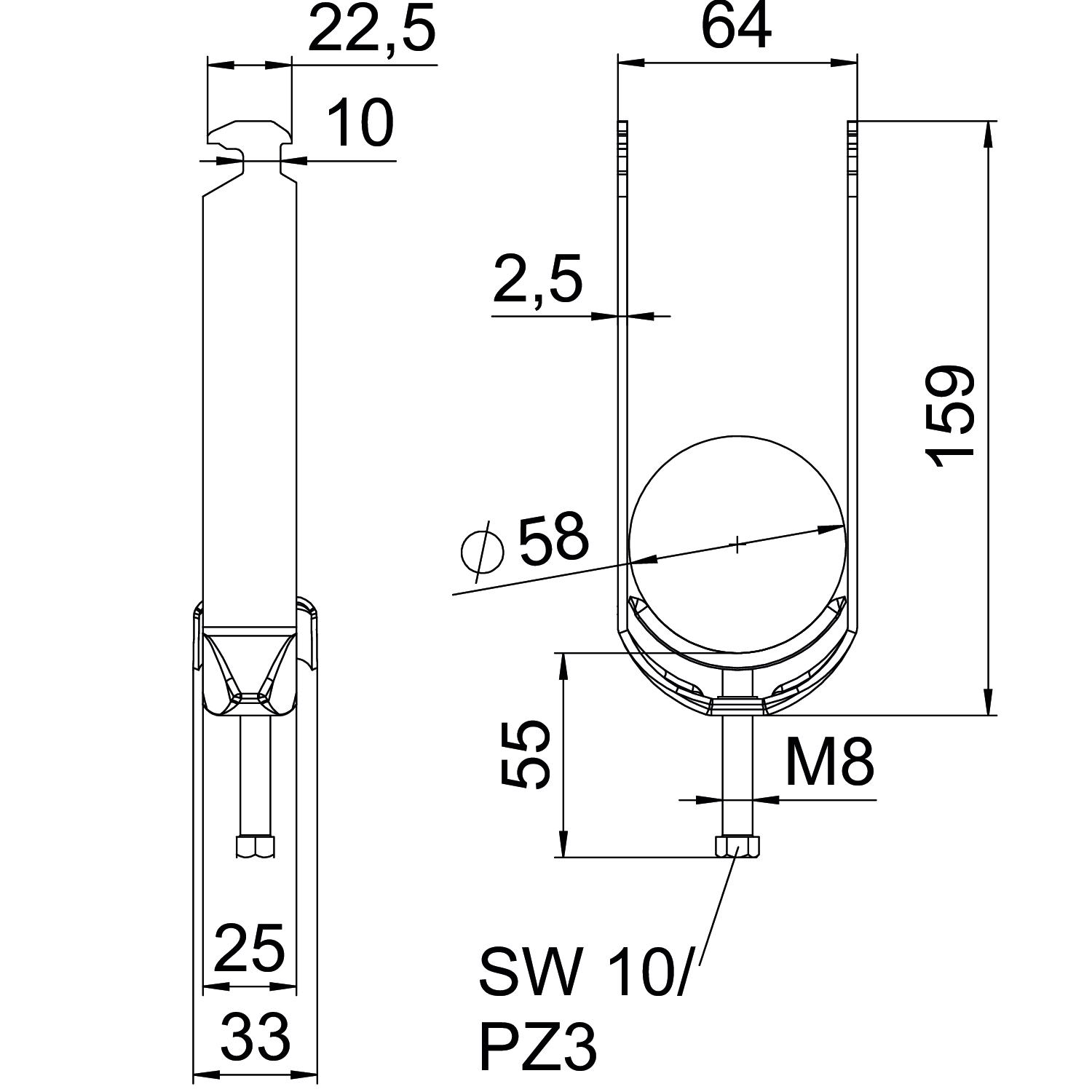

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma 2
A méret 25 mm
Anyag acél
B méret 64 mm
C méret 33 mm
D befogási tartomány max. 58 mm
D befogási tartomány min. 52 mm
ellendarabbal nem
Felület merítetten tűzihorganyzott
Fém vályúval igen
G méret (mm) M8
H méret 159 mm
Halogénmentes igen
hossz 25 mm
Kiegészítő anyag acél
Kiegészítő felület tűzi horganyzott
Külső hosszúság 33 mm
L méret 55 mm
lemezvastagság 2,5 mm
Magasság 159 mm
max. csőátmérőhöz 58 mm
Max. Meghúzási nyomaték 5 Nm
max. résszélességű sínekhez (közzel) 17 mm
Menet M8
Méret 52-58mm
min. csőátmérőhöz 52 mm
min. résszélességű sínekhez (közzel) 16 mm
Műanyag vályúval nem
résszélesség 10 mm
szélesség 64 mm
Szerelési mód Profilsín
t méret 2,5 mm
Teknő anyaga Acél
Tűzálló kábelrendszerek – igen
Minden típus

Minden típus

Típus D befogási tartomány min. D befogási tartomány max. Max. Meghúzási nyomaték Rend. szám Mennyiség Legkisebb eladási egység
BS-H2-M-12 FT 8 mm 12 mm 3 Nm 1186003
50 Darab
BS-H2-M-16 FT 12 mm 16 mm 3 Nm 1186010
50 Darab
BS-H2-M-22 FT 16 mm 22 mm 3 Nm 1186017
50 Darab
BS-H2-M-28 FT 22 mm 28 mm 3 Nm 1186023
50 Darab
BS-H2-M-34 FT 28 mm 34 mm 3 Nm 1186030
50 Darab
BS-H2-M-40 FT 34 mm 40 mm 3 Nm 1186037
50 Darab
BS-H2-M-46 FT 40 mm 46 mm 5 Nm 1186043
50 Darab
BS-H2-M-52 FT 46 mm 52 mm 5 Nm 1186050
50 Darab
BS-H2-M-58 FT 52 mm 58 mm 5 Nm 1186057
50 Darab
BS-H2-M-64 FT 58 mm 64 mm 5 Nm 1186063
50 Darab
