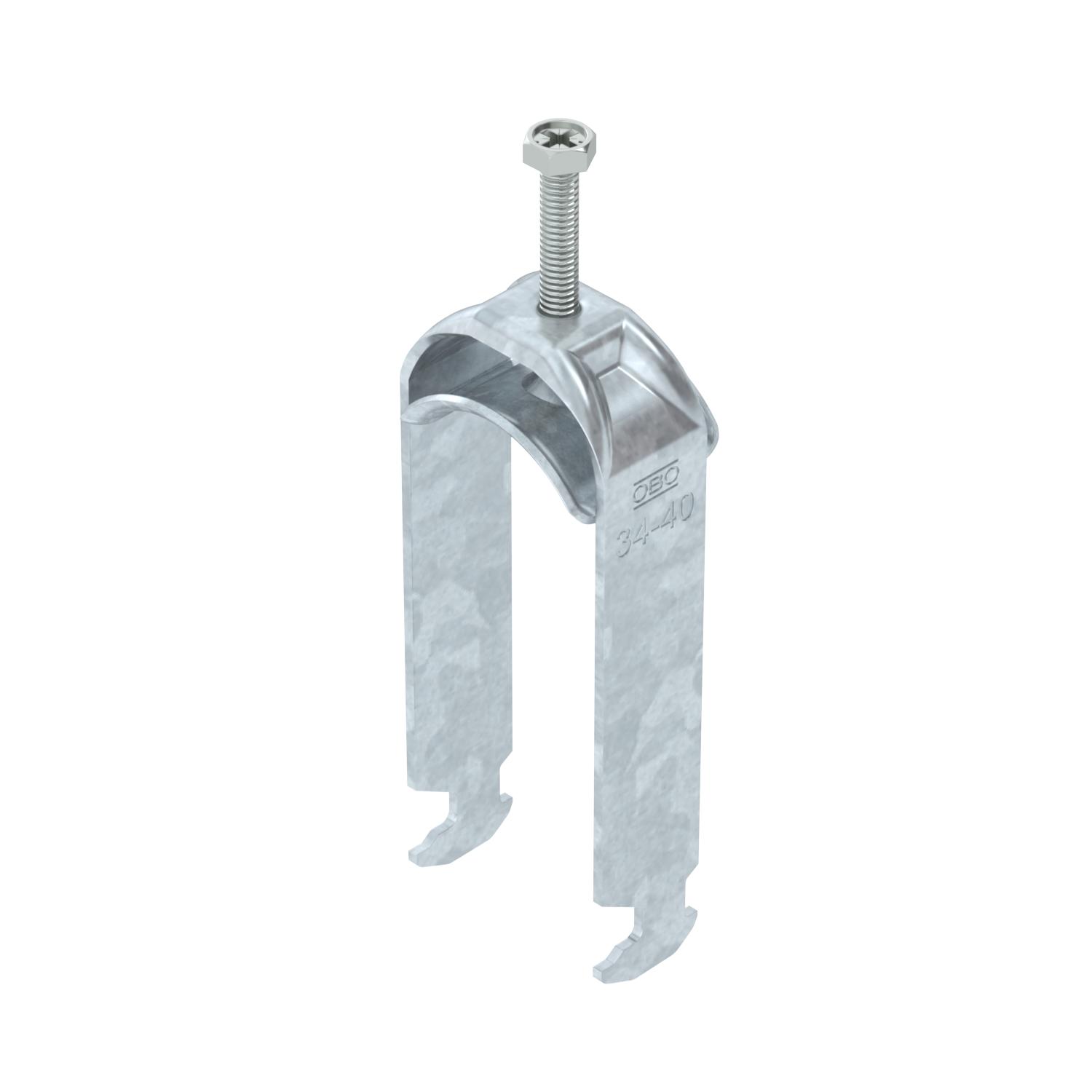

Kengyeles bilincs 2056 H-kivitel, 2 kábel részére, fém nyomóvályú, FT 34 | 40 | 3

Kengyeles bilincs 2056 H-kivitel, 2 kábel részére, fém nyomóvályú, FT

Rend. szám 1186037 | EAN-kód 4012196848683

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték

Termékleírás

Termékleírás

Kengyeles bilincs kalapácsfejes kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 2 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. A kábeleket kettes nyomóvályúval el kell választani egymástól. Ellendarab használata ajánlott.

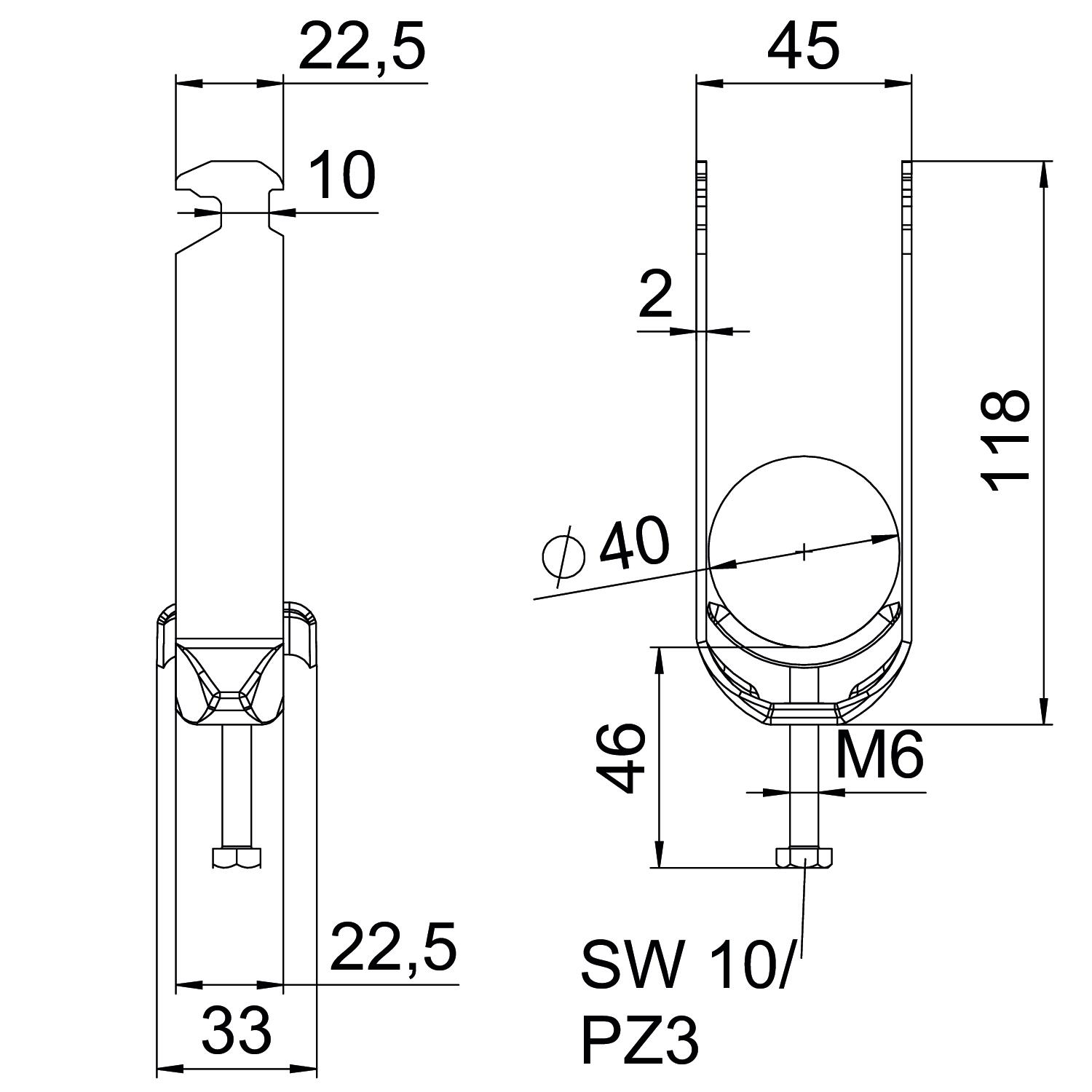

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma	2
A méret	22,5 mm
Anyag	acél
B méret	45 mm
C méret	33 mm
D befogási tartomány max.	40 mm
D befogási tartomány min.	34 mm
ellendarabbal	nem
Felület	merítetten tűzihorganyzott
Fém vályúval	igen
G méret (mm)	M6
H méret	118 mm
Halogénmentes	igen
hossz	22,5 mm
Kiegészítő anyag	acél
Kiegészítő felület	tűzi horganyzott
Külső hosszúság	33 mm

L méret	46 mm
lemezvastagság	2 mm
Magasság	118 mm
max. csőátmérőhöz	40 mm
Max. Meghúzási nyomaték	3 Nm
max. résszélességű sínekhez (közzel)	17 mm
Menet	M6
Méret	34-40mm
min. csőátmérőhöz	34 mm
min. résszélességű sínekhez (közzel)	16 mm
Műanyag vályúval	nem
résszélesség	10 mm
szélesség	45 mm
Szerelési mód	Profilsín
t méret	2 mm
Teknő anyaga	Acél
Tűzálló kábelrendszerek –	igen

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-H2-M-12 FT	8 mm	12 mm	3 Nm	1186003	Darab	50 Darab
BS-H2-M-16 FT	12 mm	16 mm	3 Nm	1186010	Darab	50 Darab
BS-H2-M-22 FT	16 mm	22 mm	3 Nm	1186017	Darab	50 Darab
BS-H2-M-28 FT	22 mm	28 mm	3 Nm	1186023	Darab	50 Darab
BS-H2-M-34 FT	28 mm	34 mm	3 Nm	1186030	Darab	50 Darab
BS-H2-M-40 FT	34 mm	40 mm	3 Nm	1186037	Darab	50 Darab
BS-H2-M-46 FT	40 mm	46 mm	5 Nm	1186043	Darab	50 Darab
BS-H2-M-52 FT	46 mm	52 mm	5 Nm	1186050	Darab	50 Darab
BS-H2-M-58 FT	52 mm	58 mm	5 Nm	1186057	Darab	50 Darab
BS-H2-M-64 FT	58 mm	64 mm	5 Nm	1186063	Darab	50 Darab
