Kengyeles bilincs 2056 H-kivitel, 1 kábel részére, műanyag nyomóvályú, FT 16 | 22 | 3

Kengyeles bilincs 2056 H-kivitel, 1 kábel részére, műanyag nyomóvályú, FT

Rend. szám 1186216 | EAN-kód 4012196847013

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték

Termékleírás

Termékleírás

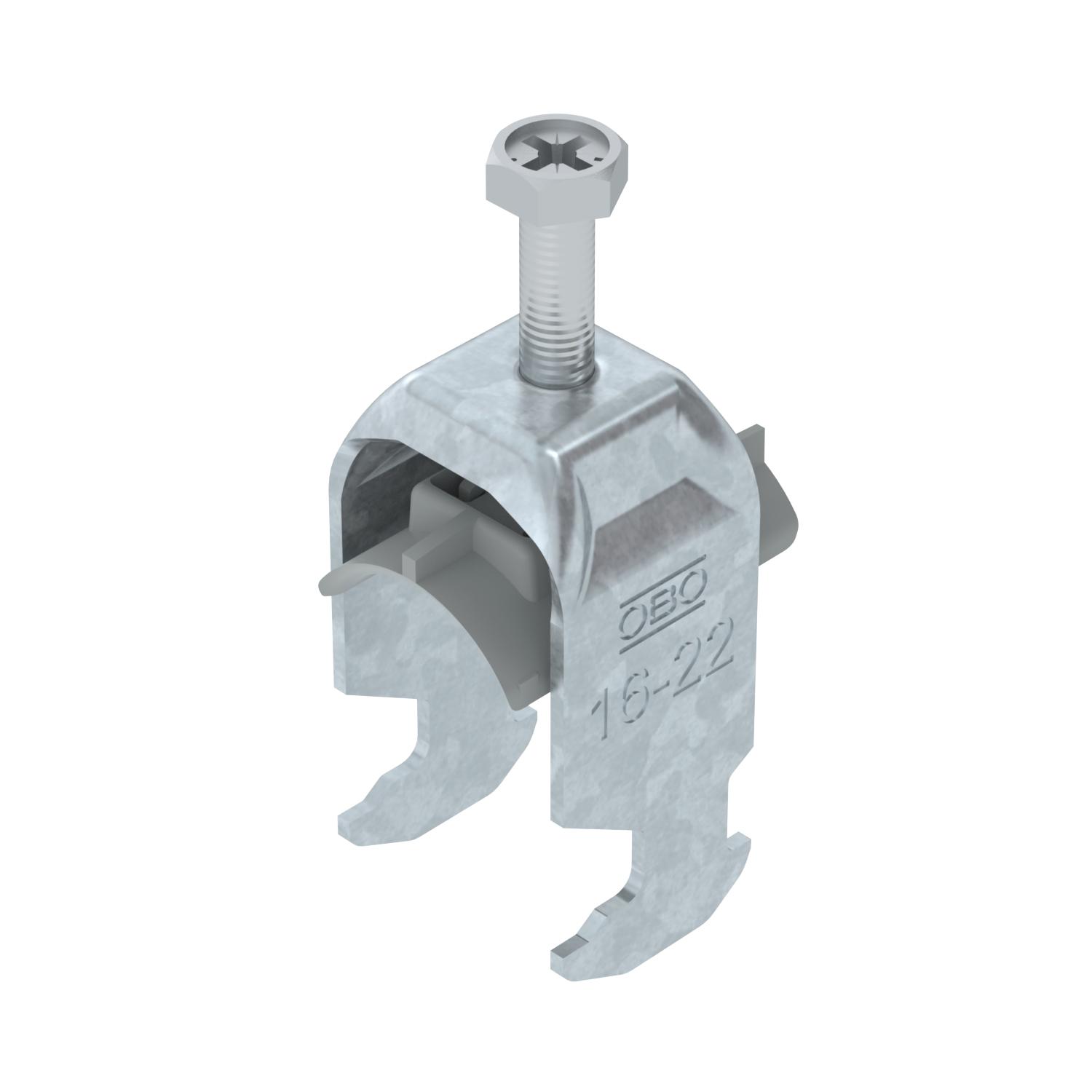

Kengyeles bilincs kalapácsfejes kivitel, polipropilén műanyag nyomóvályúval. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Ellendarab használata ajánlott.

Műszaki adatok

Műszaki adatok

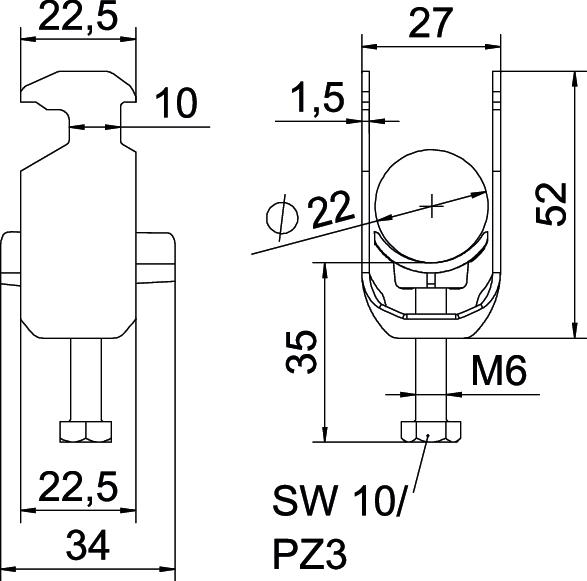

A kábelek/csövek száma	1
A méret	22,5 mm
Anyag	acél
B méret	27 mm
C méret	34 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	0,0806 kg CO₂e / 1 Darab
D befogási tartomány max.	22 mm
D befogási tartomány min.	16 mm
ellendarabbal	nem
Felület	merítetten tűzihorganyzott
G méret (mm)	M6
H méret	52 mm
Halogénmentes	igen
hossz	22,5 mm
Kiegészítő anyag	acél
Kiegészítő felület	tűzi horganyzott
Külső hosszúság	34 mm

L méret	35 mm
lemezvastagság	1,5 mm
Magasság	52 mm
max. csőátmérőhöz	22 mm
Max. Meghúzási nyomaték	3 Nm
max. résszélességű sínekhez (közzel)	17 mm
Menet	M6
Méret	16-22mm
min. csőátmérőhöz	16 mm
min. résszélességű sínekhez (közzel)	16 mm
Műanyag vályúval	igen
Nyomóvályú alapanyaga	Polipropilén
Nyomóvályú anyaga	Műanyag
résszélesség	10 mm
szélesség	27 mm
Szerelési mód	Profilsín
t méret	1,5 mm

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Darab	100 Darab
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Darab	100 Darab
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Darab	100 Darab
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Darab	100 Darab
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Darab	100 Darab
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Darab	100 Darab
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Darab	100 Darab
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Darab	100 Darab
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Darab	100 Darab
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Darab	100 Darab
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Darab	50 Darab
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Darab	25 Darab
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Darab	25 Darab
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Darab	25 Darab
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Darab	25 Darab
