Kengyeles bilincs 2056 H-kivitel, 1 kábel részére, fém nyomóvályú, FT 28 | 34 | 3

Kengyeles bilincs 2056 H-kivitel, 1 kábel részére, fém nyomóvályú, FT

Rend. szám 1186029 | EAN-kód 4012196848645

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték

Termékleírás

Termékleírás

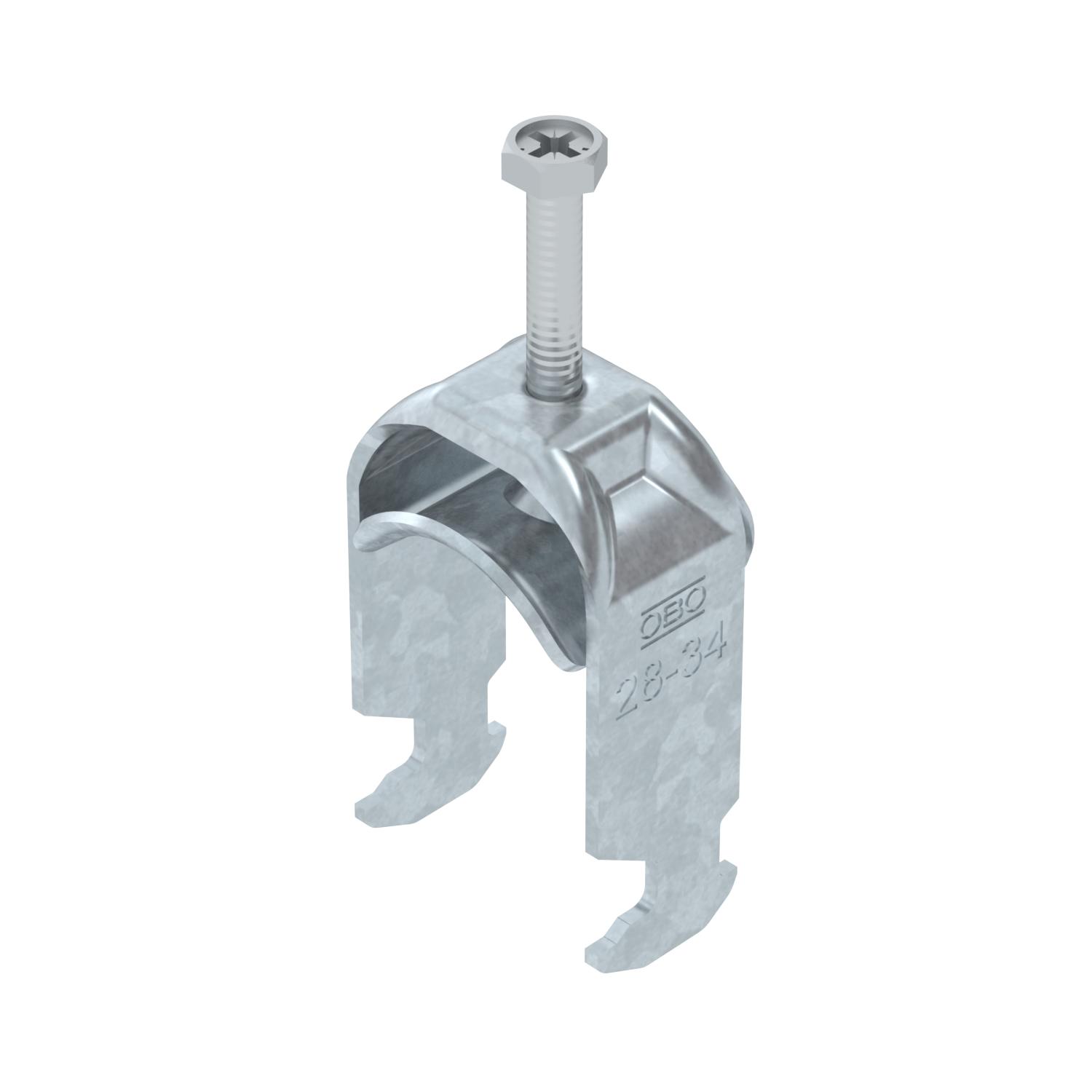

Kengyeles bilincs kalapácsfejes kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Az ellendarabot külön kell megrendelni.

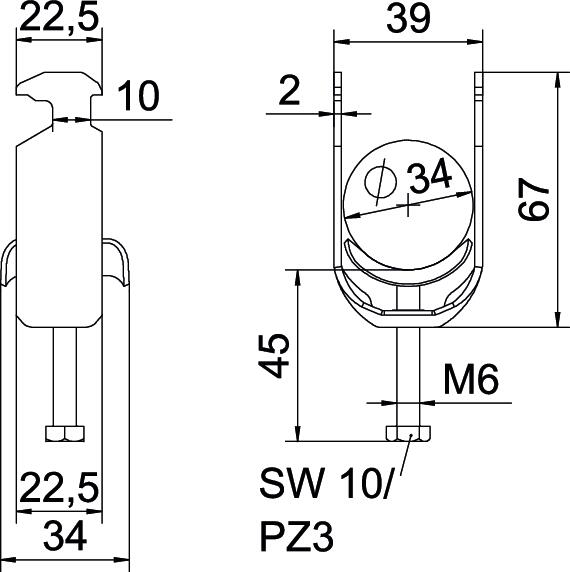

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma	1
A méret	22,5 mm
Anyag	acél
B méret	39 mm
C méret	34 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	0,151 kg CO₂e / 1 Darab
D befogási tartomány max.	34 mm
D befogási tartomány min.	28 mm
ellendarabbal	nem
Felület	merítetten tűzihorganyzott
Fém vályúval	igen
G méret (mm)	M6
H méret	67 mm
Halogénmentes	igen
hossz	22,5 mm
Kiegészítő anyag	acél
Kiegészítő felület	tűzi horganyzott
Külső hosszúság	34 mm

L méret	46 mm
lemezvastagság	2 mm
Magasság	67 mm
max. csőátmérőhöz	34 mm
Max. Meghúzási nyomaték	3 Nm
max. résszélességű sínekhez (közzel)	17 mm
Menet	M6
Méret	28-34mm
min. csőátmérőhöz	28 mm
min. résszélességű sínekhez (közzel)	16 mm
Műanyag vályúval	nem
résszélesség	10 mm
szélesség	39 mm
Szerelési mód	Profilsín
t méret	2 mm
Teknő anyaga	Acél
Tűzálló kábelrendszerek –	igen

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Darab	100 Darab
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Darab	100 Darab
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Darab	100 Darab
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Darab	100 Darab
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Darab	100 Darab
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Darab	100 Darab
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Darab	100 Darab
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Darab	100 Darab
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Darab	100 Darab
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Darab	100 Darab
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Darab	50 Darab
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Darab	25 Darab
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Darab	25 Darab
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Darab	25 Darab
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Darab	25 Darab
