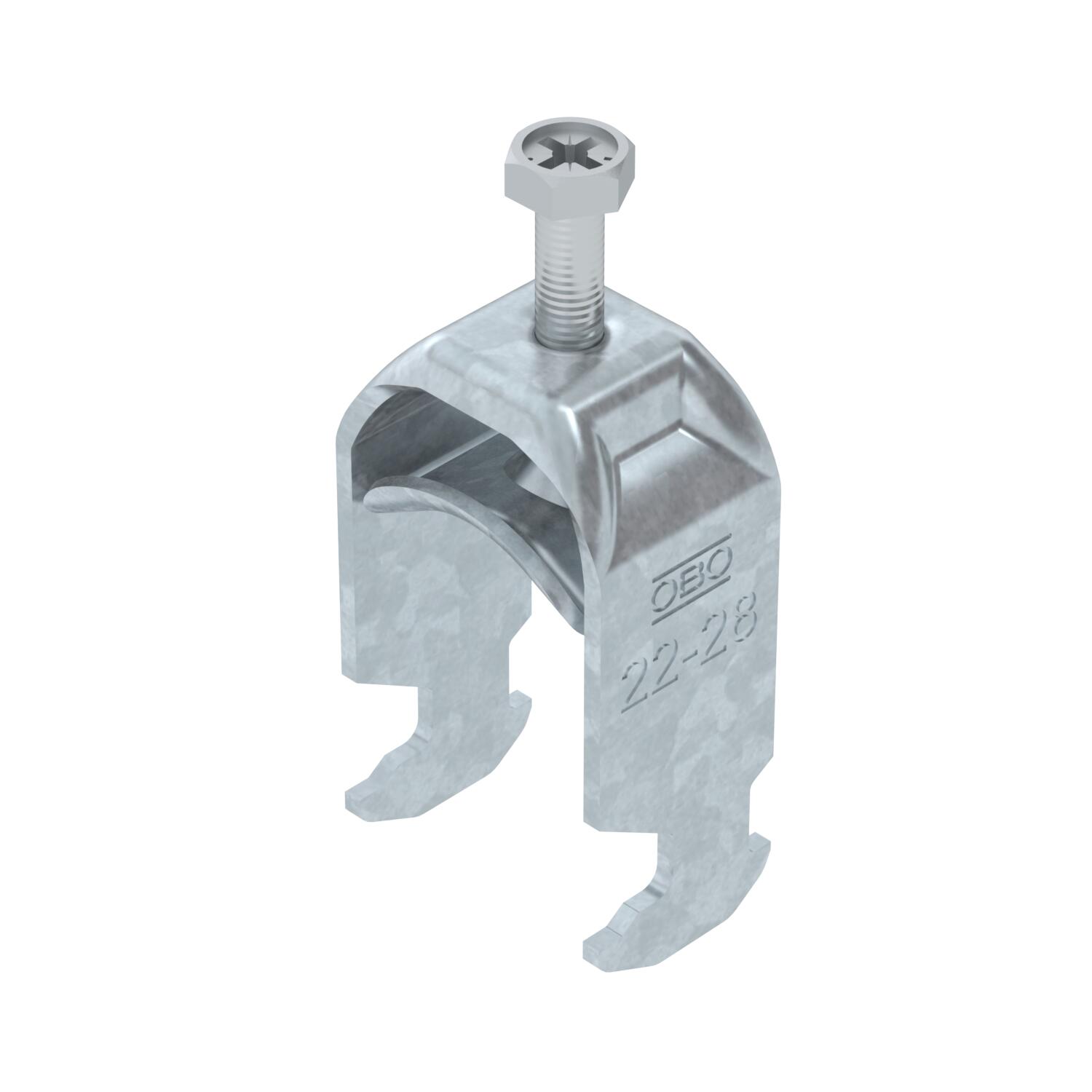

Kengyeles bilincs 2056 H-kivitel, 1 kábel részére, fém nyomóvályú, FT

Rend. szám 1186022 | EAN-kód 4012196848614

Termékleírás

Termékleírás

Kengyeles bilincs kalapácsfejes kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Az ellendarabot külön kell megrendelni.
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • résszélesség 16-17 mm
  • Kengyeles bilincs, 16-17 mm résszélességű, C-profilsínhez
  • Tűzállósági osztály E30
  • Funkciótartási osztály E90

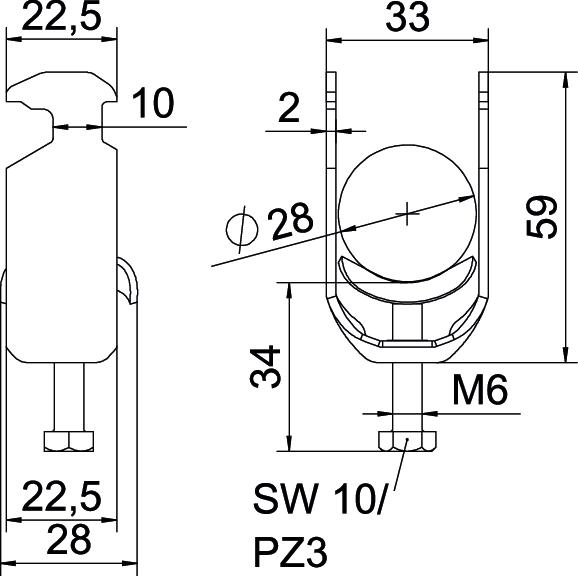

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma 1
A méret 22,5 mm
Anyag acél
B méret 33 mm
C méret 28 mm
D befogási tartomány max. 28 mm
D befogási tartomány min. 22 mm
ellendarabbal nem
Felület merítetten tűzihorganyzott
Fém vályúval igen
G méret (mm) M6
H méret 59 mm
Halogénmentes igen
hossz 22,5 mm
Kiegészítő anyag acél
Kiegészítő felület tűzi horganyzott
Külső hosszúság 28 mm
L méret 34 mm
lemezvastagság 2 mm
Magasság 59 mm
max. csőátmérőhöz 28 mm
Max. Meghúzási nyomaték 3 Nm
max. résszélességű sínekhez (közzel) 17 mm
Menet M6
Méret 22-28mm
min. csőátmérőhöz 22 mm
min. résszélességű sínekhez (közzel) 16 mm
Műanyag vályúval nem
résszélesség 10 mm
szélesség 33 mm
Szerelési mód Profilsín
t méret 2 mm
Teknő anyaga Acél
Tűzálló kábelrendszerek – igen
Minden típus

Minden típus

Típus D befogási tartomány min. D befogási tartomány max. Max. Meghúzási nyomaték Rend. szám Mennyiség Legkisebb eladási egység
BS-H1-M-12 FT 8 mm 12 mm 3 Nm 1186002
100 Darab
BS-H1-M-16 FT 12 mm 16 mm 3 Nm 1186009
100 Darab
BS-H1-M-22 FT 16 mm 22 mm 3 Nm 1186016
100 Darab
BS-H1-M-28 FT 22 mm 28 mm 3 Nm 1186022
100 Darab
BS-H1-M-34 FT 28 mm 34 mm 3 Nm 1186029
100 Darab
BS-H1-M-40 FT 34 mm 40 mm 3 Nm 1186036
100 Darab
BS-H1-M-46 FT 40 mm 46 mm 5 Nm 1186042
100 Darab
BS-H1-M-52 FT 46 mm 52 mm 5 Nm 1186049
100 Darab
BS-H1-M-58 FT 52 mm 58 mm 5 Nm 1186056
100 Darab
BS-H1-M-64 FT 58 mm 64 mm 5 Nm 1186062
100 Darab
BS-H1-M-70 FT 64 mm 70 mm 5 Nm 1186069
50 Darab
BS-H1-M-76 FT 70 mm 76 mm 5 Nm 1186076
25 Darab
BS-H1-M-82 FT 76 mm 82 mm 5 Nm 1186082
25 Darab
BS-H1-M-90 FT 82 mm 90 mm 5 Nm 1186089
25 Darab
BS-H1-M-100 FT 90 mm 100 mm 5 Nm 1186097
25 Darab
