- Termékleírás
-
Termékleírás

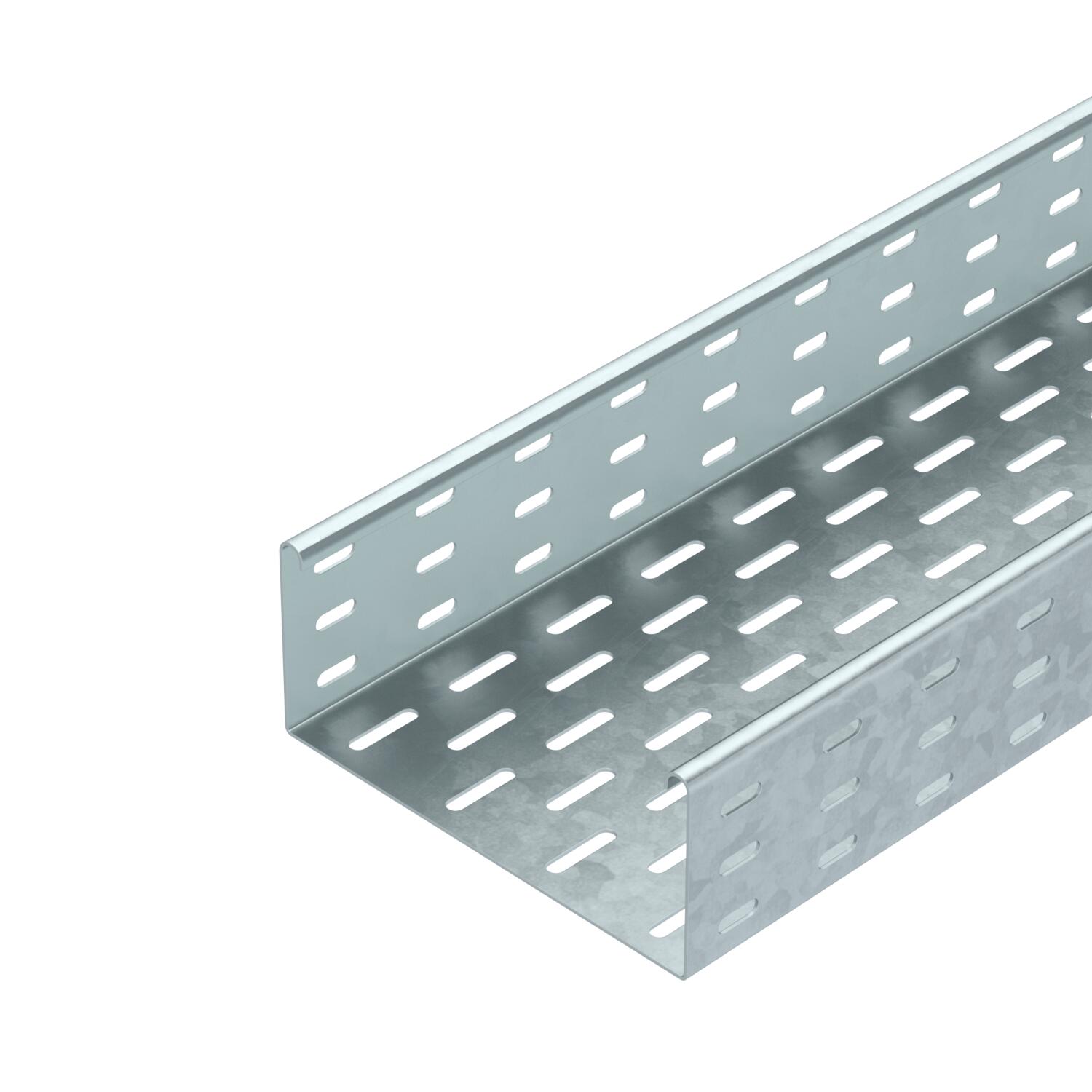

SKS 85 = kábeltálca-rendszer 85 mm oldalmagassággal. „nehéz” kivitel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
- Műszaki adatok
-
Műszaki adatok
Anyag acél Az összekötő fajtája, kábeltartó-rendszer csavarozott Felső résszel nem Felület merítetten tűzihorganyzott Hasznos keresztmetszet 18600 mm² Hasznos keresztmetszet 186 cm² lemezvastagság 0,6 in lemezvastagság 1,5 mm Méret 85x200x3000 Méret 85 x 200 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem Szerelési perforálás a padlóban igen Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – nem Méretek

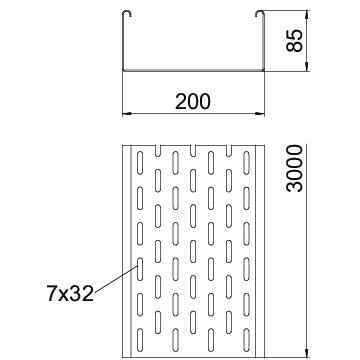

B méret 200 mm hossz 3000 mm hossz 10 ft Magasság 85 mm Magasság 3 in szélesség 200 mm szélesség 8 in Terhelések
Támaszköz 1,5 m 2,8 kN/m Támaszköz 2,0 m 2,25 kN/m Támaszköz 2,5 m 1,5 kN/m Támaszköz 3,0 m 0,75 kN/m Műszaki adatok
SKS 85 típusú kábeltálca terhelési diagramja
- Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
- Támaszköz m-ben
- A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
- Vizsgálati eljárás terhelési vázlata
- Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
- Pofabehajlási görbe a támaszköztől függően
- Minden típus
-
Minden típus
