- Termékleírás
-
Termékleírás

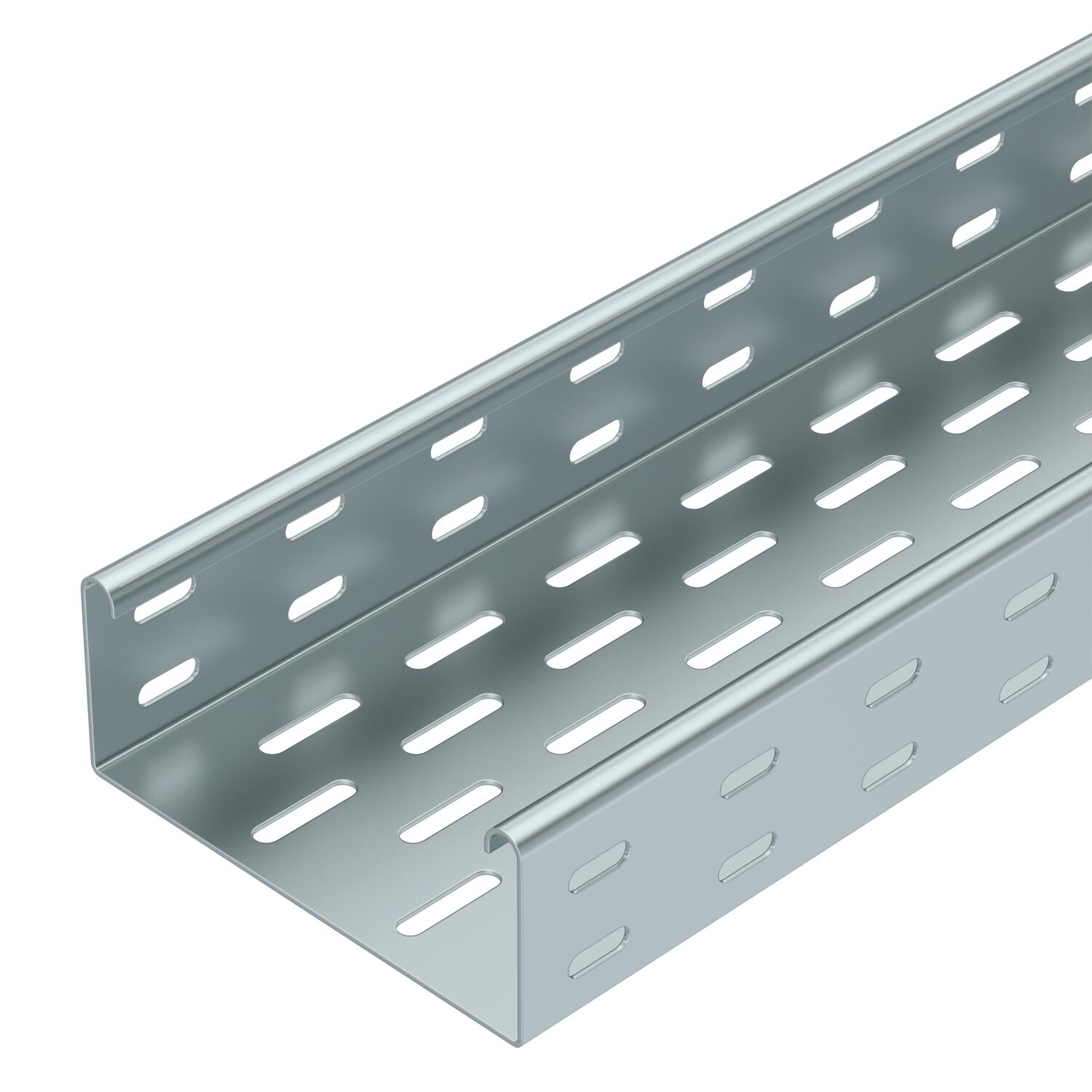

SKS 60 = kábeltálca-rendszer 60 mm oldalmagassággal, nehéz kivitel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
- Műszaki adatok
-
Műszaki adatok
Anyag acél Az összekötő fajtája, kábeltartó-rendszer csavarozott Felső résszel nem Felület szalaghorganyzott Fenékperforálás 7x32 Hasznos keresztmetszet 88 cm² Hasznos keresztmetszet 8800 mm² lemezvastagság 1,5 mm lemezvastagság 0,06 in Méret 60x150x3000 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem Szállítási tartozék Hosszanti összekötő RLVL 60 Szerelési perforálás a padlóban igen Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – igen Tűzvédelem Szabványos tűzálló kábeltartó-szerkezet Méretek
B méret 150 mm hossz 3000 mm hossz 10 ft Magasság 60 mm Magasság 2 in szélesség 150 mm szélesség 6 in Terhelések
Támaszköz 1,5 m 2,65 kN/m Támaszköz 2,0 m 1,8 kN/m Támaszköz 2,5 m 1,15 kN/m Támaszköz 3,0 m 0,5 kN/m Műszaki adatok
SKS 60 típusú kábeltálca terhelési diagramja
- Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
- Támaszköz m-ben
- A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
- Vizsgálati eljárás terhelési vázlata
- Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
- Pofabehajlási görbe a támaszköztől függően
- Minden típus
-
Minden típus
- Letöltések
-
Megfelelőségi nyilatkozat SKS 615 FS / 6056156 , 0.17MB , pdfUK megfelelőségi nyilatkozat SKS 615 FS / 6056156 , 0.14MB , pdfREACH Megfelelőségi nyilatkozat SKS 615 FS / 6056156 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat SKS 615 FS / 6056156 , 0.12MB , pdfJelhasználati engedély UL-tanúsítvány MKS, MKSU, DKS, SKS, SKSU kábeltálcákhoz , 0.24MB , pdfFenntarthatósági jelentés Környezetvédelmi terméktanúsítvány kábeltartó szerkezetekhez , 2.00MB , pdfKiválasztási segédlet Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdfSzerelési útmutató General information on the mounting , 2.61MB , pdfSzerelési útmutató Szerelési útmutató, csavarozható kábeltálcarendszerek , 9.41MB , pdf
