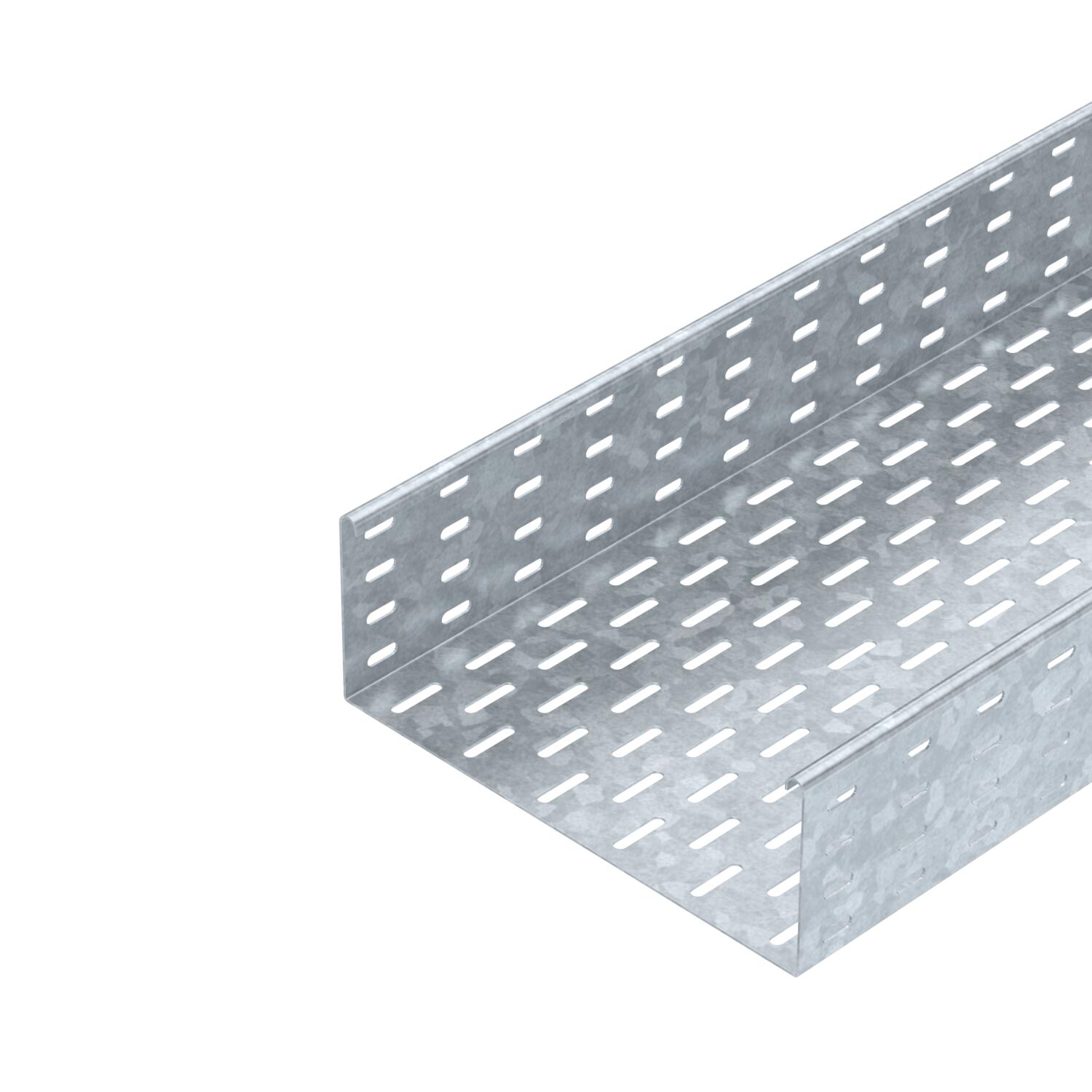

Kábeltálca, SKS 110 FT

Rend. szám 6061656 | EAN-kód 4012196062652

3000 mm
1,5 mm
nem
acél
merítetten tűzihorganyzott
Termékleírás
Termékleírás
SKS 110 = kábeltálca-rendszer 110 mm oldalmagassággal, „nehéz” kivitel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA declaration of conformity
Műszaki adatok

Műszaki adatok

Anyag acél
Az összekötő fajtája, kábeltartó-rendszer csavarozott
B méret 300 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig 14,179 kg CO₂e / 1 Méter
Felső résszel nem
Felület merítetten tűzihorganyzott
Hasznos keresztmetszet 32800 mm²
Hasznos keresztmetszet 328 cm²
hossz 3000 mm
hossz 10 ft
lemezvastagság 1,5 mm
lemezvastagság 0,06 in
Magasság 110 mm
Magasság 4 in
Maß W 300 mm

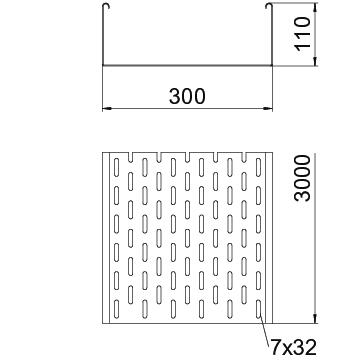

Méret 110x300x3000
Méret 110 x 300
Nagyfesztávú kivitel nem
NATO lyukkép nem
Oldalperforálás igen
Összekötők kivitele összekötő nélkül
Rozsdamentes acél, maratott nem
szélesség 12 in
szélesség 300 mm
Szerelési perforálás a padlóban igen
Szín rozsdavörös
Támaszköz 1,5 m 3 kN/m
Támaszköz 2,0 m 2,4 kN/m
Támaszköz 2,5 m 1,76 kN/m
Támaszköz 3,0 m 1,2 kN/m
Támaszköz 3,5 m 0,84 kN/m
Támaszköz 4,0 m 0,8 kN/m
Terhelésteszt típusa az IEC 61537 szerint II. típus
Tűzálló kábelrendszerek – nem

Műszaki adatok

SKS 110 típusú kábeltálca terhelési diagramja

SKS 110 típusú kábeltálca terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus hossz szélesség lemezvastagság Tűzálló kábelrendszerek – Anyag Felület Rend. szám Mennyiség Legkisebb eladási egység
SKS 110 FT 3000 mm 100 mm 1,5 mm nem acél merítetten tűzihorganyzott 6061605
3 m
SKS 120 FT 3000 mm 200 mm 1,5 mm nem acél merítetten tűzihorganyzott 6061621
3 m
SKS 130 FT 3000 mm 300 mm 1,5 mm nem acél merítetten tűzihorganyzott 6061656
3 m
SKS 140 FT 3000 mm 400 mm 1,5 mm nem acél merítetten tűzihorganyzott 6061672
3 m
SKS 150 FT 3000 mm 500 mm 1,5 mm nem acél merítetten tűzihorganyzott 6061702
3 m
SKS 155 FT 3000 mm 550 mm 1,5 mm nem acél merítetten tűzihorganyzott 6061729
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Hosszanti és sarokösszekötő, 110 FT Hosszanti és sarokösszekötő, 110 FT RLVL 110 FT 6067913
10 Darab
Toldásponti takarólemez Toldásponti takarólemez SSLB 300 DD 7070318
20 Darab
Fedél forgóretesszel Fedél forgóretesszel DRL 300 FT 6051383
3 m
45°-os sarokidom 110  FT 45°-os sarokidom 110 FT RB 45 130 FT 6036334
1 Darab
90°-os sarokidom 110 FT 90°-os sarokidom 110 FT RB 90 130 FT 6036836
1 Darab
állítható sarokidom 110 FT állítható sarokidom 110 FT RB W 130 FT 6037326
1 Darab
beépíthető leágazóidom 110 FT beépíthető leágazóidom 110 FT RAA 130 FT 6042257
1 Darab
T-leágazóidom 110 FT T-leágazóidom 110 FT RT 130 FT 6038326
1 Darab
keresztidom 110 FT keresztidom 110 FT RK 130 FT 7027455
1 Darab
Fedél forgóretesszel Fedél forgóretesszel DRL 300 DD 6052712
3 m
Válaszfal, 110 DD Válaszfal, 110 DD TSG 110 DD 6062335
3 m
45°-os sarokidom, 110 FT 45°-os sarokidom, 110 FT RB 45 130 FT 7068328
1 Darab
