Kábeltálca RKS-Magic®, 60 FT 3050 | 200 | 60 | 1 | igen | cink | acél | merítetten tűzihorganyzott

Kábeltálca RKS-Magic®, 60 FT

Rend. szám 6047639 | EAN-kód 4012195903932

Rend. szám / Típus

hossz	3050 mm

szélesség

Magasság	60 mm

lemezvastagság	1 mm

Tűzálló kábelrendszerek –

Szín	cink

Anyag	acél

Felület	merítetten tűzihorganyzott

Termékleírás

Termékleírás

Kábeltálca beépített gyorsrögzítő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.

A kábeltálca folyamatos, 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.

A menetes száras függesztés perforációjának átmérője 11 mm.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
B méret	200 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	6,4546 kg CO₂e / 1 Méter
Felső résszel	nem
Felület	merítetten tűzihorganyzott
Fenékperforálás	1,00
Hasznos hosszúság	3000 mm
Hasznos keresztmetszet	11800 mm²
Hasznos keresztmetszet	118 cm²
hossz	10 ft
hossz	3050 mm
lemezvastagság	0,03 in
lemezvastagság	1 mm
Magasság	60 mm
Magasság	2 in
Mágneses árnyékoló csillapítás fedél nélkül	20 dB
Mágneses árnyékoló csillapítás fedéllel	50 dB
Méret	60x200x3050

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
NEMA terhelési osztály	8AA
Oldalperforálás	igen
Összekötők kivitele	Integrált összekötő
Rozsdamentes acél, maratott	nem
szélesség	8 in
szélesség	200 mm
Szerelési perforálás a padlóban	igen
Szín	cink
Támaszköz 1,0 m	1,2 kN/m
Támaszköz 1,5 m	0,9 kN/m
Támaszköz 2,0 m	0,6 kN/m
Támaszköz 2,5 m	0,4 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	igen
Tűzvédelem	Kábelspecifikus tűzálló kábeltartó-szerkezetek
x méret	100 mm
y méret	150 mm

Műszaki adatok

RKSM 60 típusú kábelcsatorna terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Magasság	lemezvastagság	Tűzálló kábelrendszerek –	Szín	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	igen	cink	acél	merítetten tűzihorganyzott	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	igen	cink	acél	merítetten tűzihorganyzott	6047631	m	3 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6047736	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	igen	cink	acél	merítetten tűzihorganyzott	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	igen	cink	acél	merítetten tűzihorganyzott	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	igen	cink	acél	merítetten tűzihorganyzott	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6047720	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

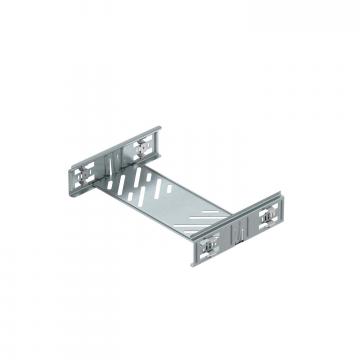

Magic hosszanti összekötő készlet	KTSMV 620 DD	6068940	Darab	1 Darab
Fedél forgóretesszel	DRL 200 FT	6051367	m	3 m
45°-os sarokidom, 60 FT	RB 45 620 FT	6036134	Darab	1 Darab
90°-os sarokidom 60 FT	RB 90 620 FT	6036594	Darab	1 Darab
állítható sarokidom 60 FT	RB W 620 FT	6037124	Darab	1 Darab
Beépíthető leágazóidom, 60 FT	RAA 620 FT	6042215	Darab	1 Darab
T-idom, 60 FT	RT 620 FT	6038134	Darab	1 Darab
Keresztidom, 60 FT	RK 620 FT	7027413	Darab	1 Darab
Fedél forgóretesszel	DRL 200 DD	6052709	m	3 m
Válaszfal 60 DD	TSG 60 DD	6062327	m	3 m

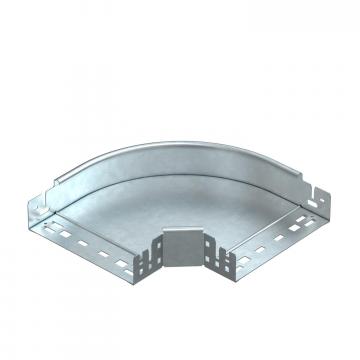

Magic 90°-os sarokidom, 60 FT	RBM 90 620 FT	6041154	Darab	1 Darab
