Termékleírás

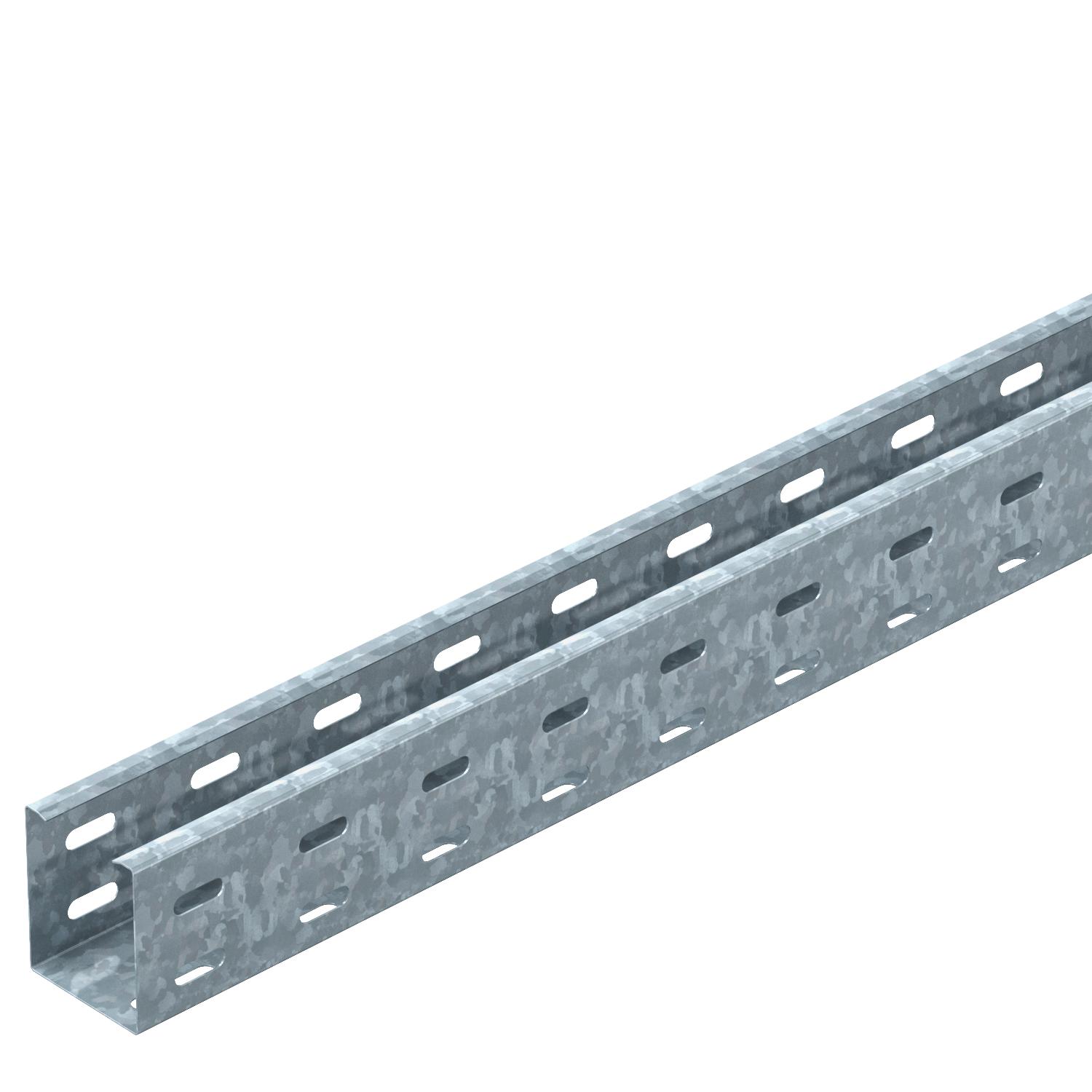

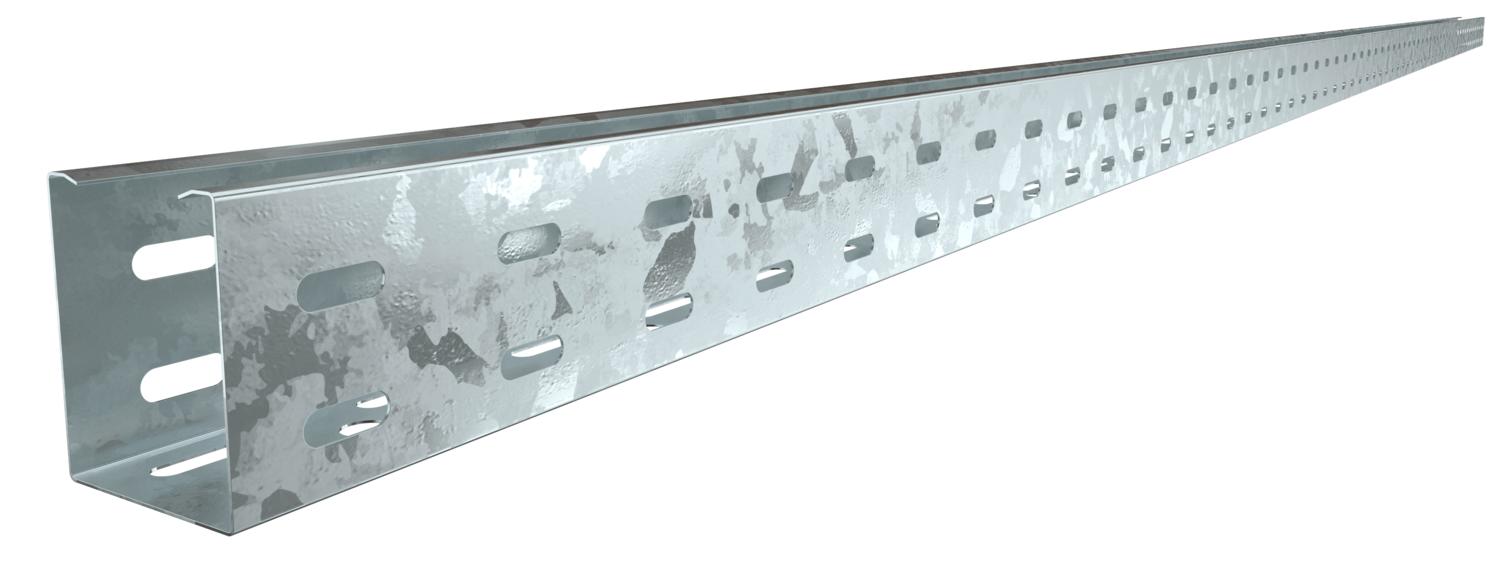

RKS 60 = kábeltálca-rendszer 60 mm oldalmagassággal. „RATIONEL” kivitel.

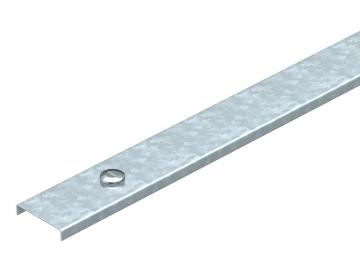

Megfelelő fedél forgóretesszel: AZDMD 50 típusú.
- Műszaki adatok
-
Műszaki adatok

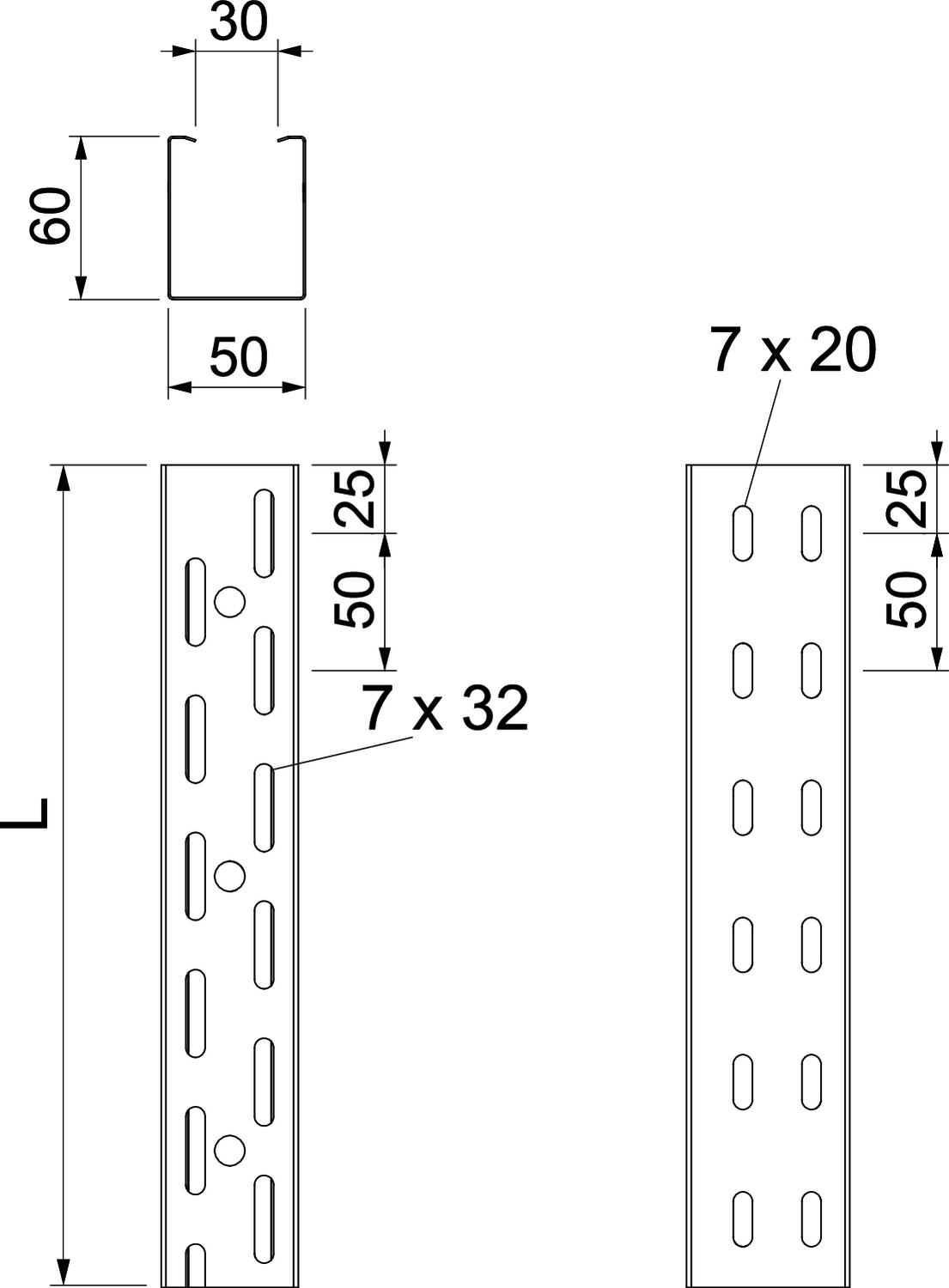

Anyag acél Az összekötő fajtája, kábeltartó-rendszer csavarozott Felső résszel nem Felület merítetten tűzihorganyzott Fenékperforálás 7x32 Hasznos keresztmetszet 3000 mm² Hasznos keresztmetszet 30 cm² lemezvastagság 0,75 mm Méret 60x50 Méret 60x50x3000 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem Szerelési perforálás a padlóban igen Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – nem Méretek
hossz 3000 mm L méret 3000 mm Magasság 60 mm szélesség 50 mm Terhelések
Támaszköz 1,0 m 2 kN/m Támaszköz 1,5 m 0,8 kN/m Támaszköz 2,0 m 0,5 kN/m Támaszköz 2,5 m 0,35 kN/m Támaszköz 3,0 m 0,15 kN/m Műszaki adatok

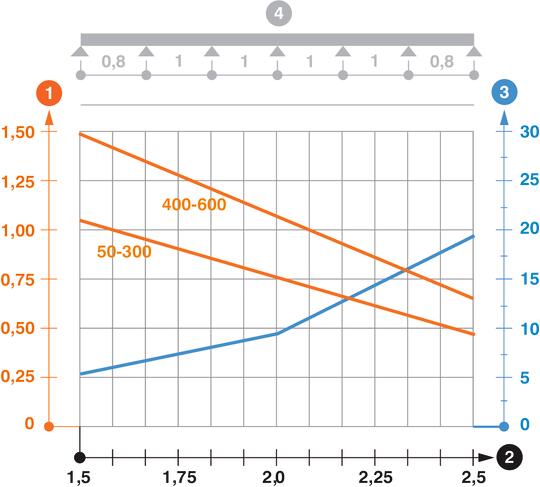

RKS 60 típusú kábeltálca terhelési diagramja
- Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
- Támaszköz m-ben
- A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
- Vizsgálati eljárás terhelési vázlata
- Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
- Pofabehajlási görbe a támaszköztől függően
- Minden típus
