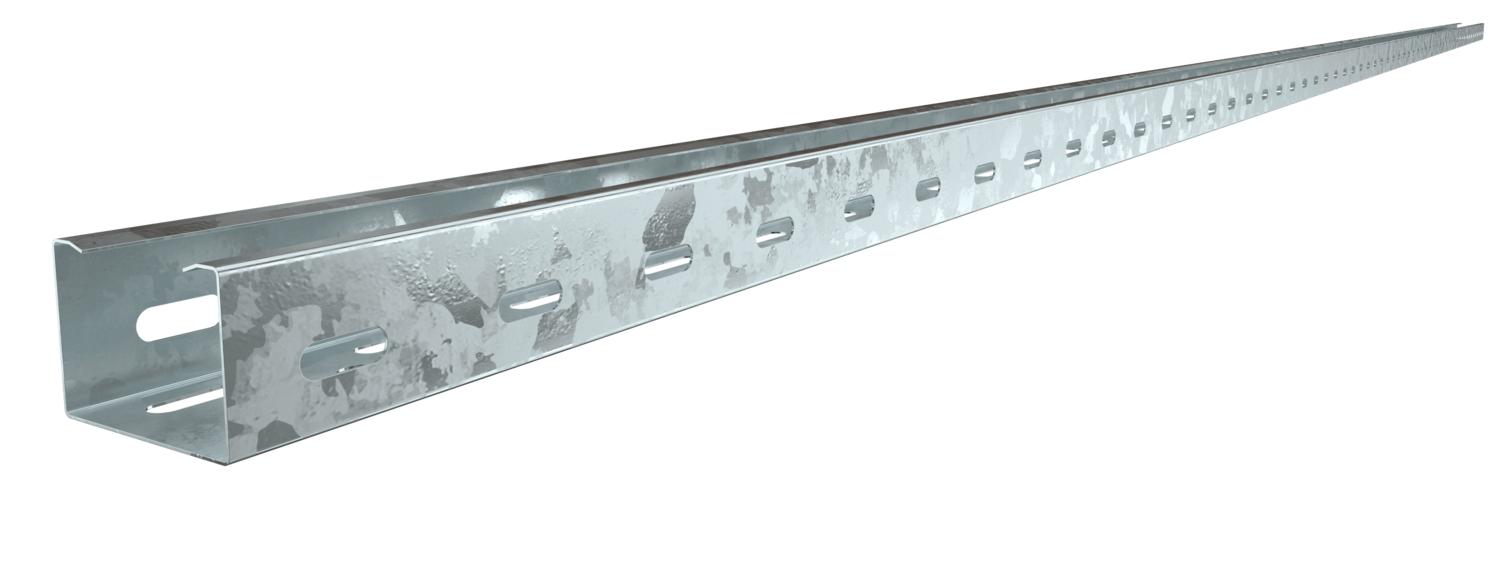

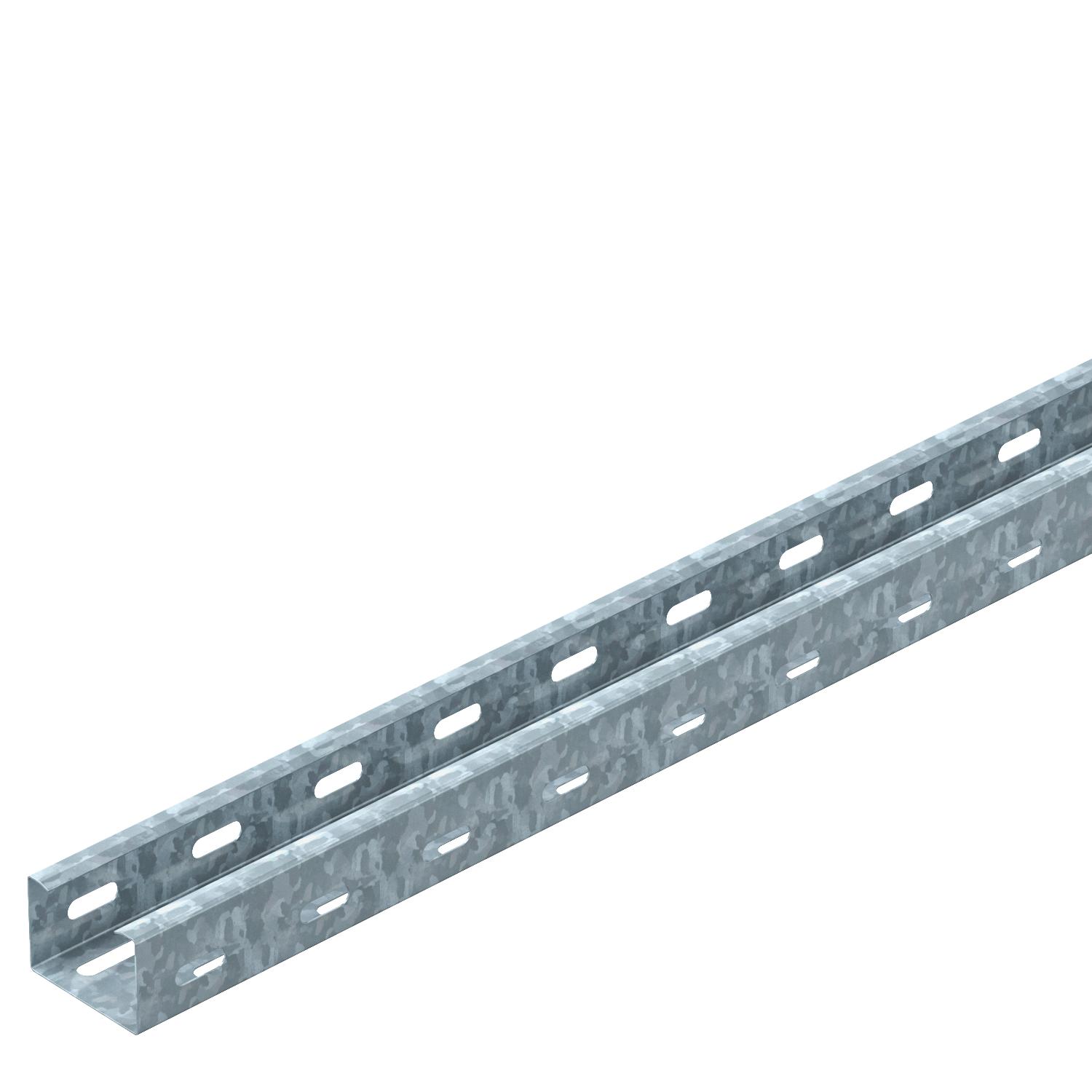

Kábeltálca, RKS 35 FT
Rend. szám 6047412 | EAN-kód 4012196662142
- Termékleírás
-
Termékleírás
RKS 35 = kábeltálca-rendszer 35 mm oldalmagassággal.
Megfelelő fedél forgóretesszel: AZDMD 50 típusú.
-
- Műszaki adatok
-
Műszaki adatok
Anyag acél Az összekötő fajtája, kábeltartó-rendszer csavarozott Felső résszel nem Felület merítetten tűzihorganyzott Fenékperforálás 7x32 Hasznos keresztmetszet 1600 mm² Hasznos keresztmetszet 16 cm² lemezvastagság 0,75 mm Méret 35x50x3000 Méret 35x50 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem Szerelési perforálás a padlóban igen Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – nem Méretek
hossz 3000 mm L méret 3000 mm Magasság 35 mm szélesség 50 mm Terhelések
Támaszköz 1,0 m 1,2 kN/m Támaszköz 1,5 m 0,5 kN/m Támaszköz 2,0 m 0,3 kN/m Támaszköz 2,5 m 0,1 kN/m Támaszköz 3,0 m 0,05 kN/m Műszaki adatok
RKS 35 típusú kábeltálca terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Hosszanti összekötő
RLVK 35 FT 6067301 10 Darab

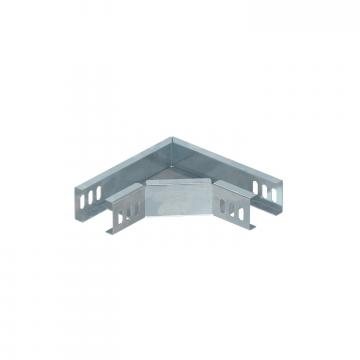

90°-os sarokidom, 35 FT
RB 90 305 FT 7124410 1 Darab
Fedél forgóretesszel
AZDMD 50 DD 6080154 3 m

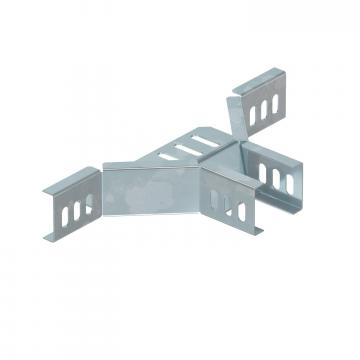

Beépíthető leágazóidom, 35 FT
RAA 305 FT 7120458 1 Darab - Letöltések
-
