Kábeltálca, RKS 35 FS 3000 | 50 | 0,75 | nem | acél | szalaghorganyzott
morepic-1 morepic-2 video-1 video-2

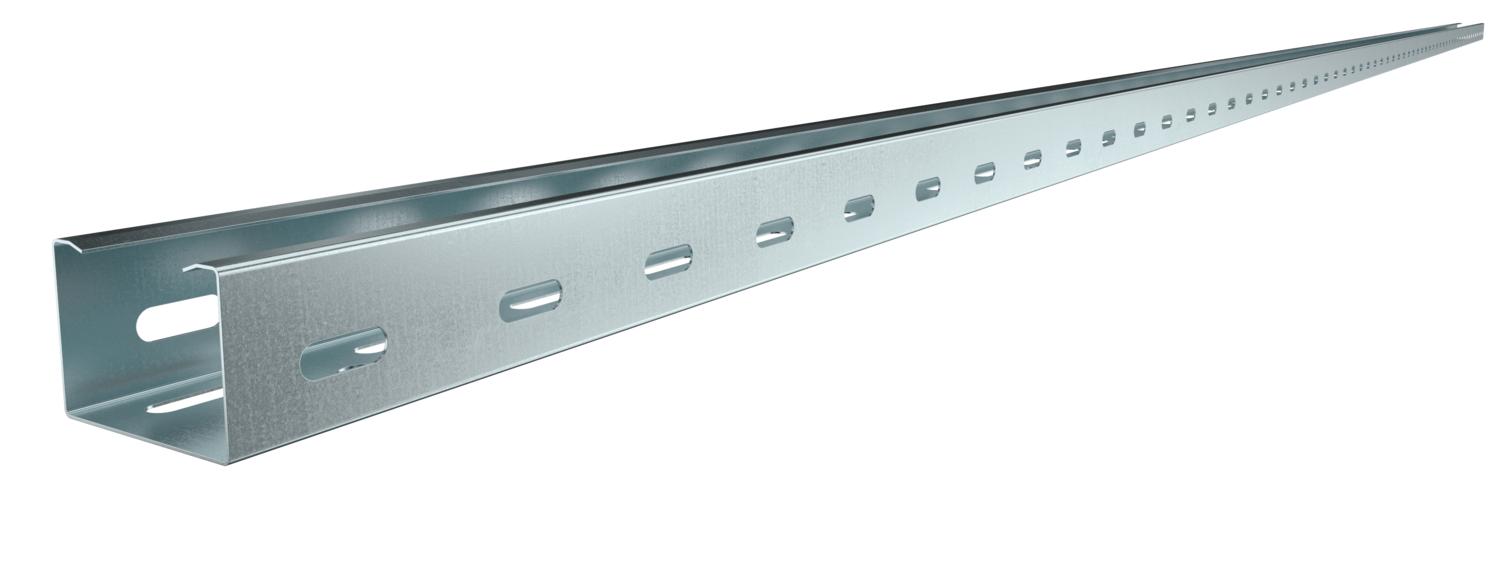

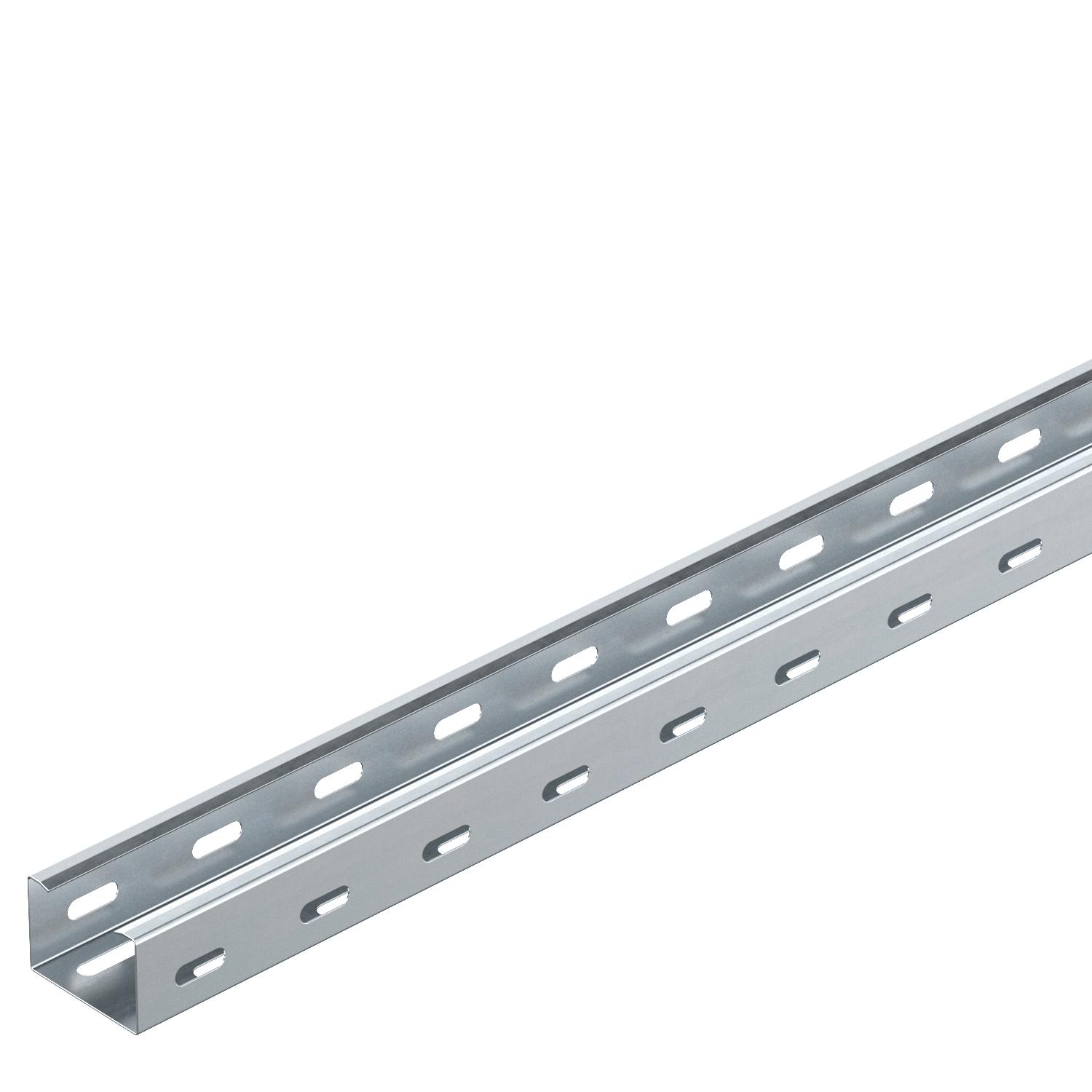

Kábeltálca, RKS 35 FS

Rend. szám 6047410 | EAN-kód 4012196662104

6047410 / RKS 305 FS
3000 mm
50 mm
0,75 mm
nem
acél
szalaghorganyzott
Termékleírás

Termékleírás

RKS 35 = kábeltálca-rendszer 35 mm oldalmagassággal. „RATIONEL” kivitel.
Megfelelő fedél forgóretesszel: AZDMD 50 típusú.
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA Konformitätserklärung
Műszaki adatok

Műszaki adatok

Anyag acél
Az összekötő fajtája, kábeltartó-rendszer csavarozott
Felső résszel nem
Felület szalaghorganyzott
Fenékperforálás 7x32
Hasznos keresztmetszet 1600 mm²
Hasznos keresztmetszet 16 cm²
lemezvastagság 0,75 mm
Méret 35x50x3000
Méret 35x50
Nagyfesztávú kivitel nem
NATO lyukkép nem
Oldalperforálás igen
Összekötők kivitele összekötő nélkül
Rozsdamentes acél, maratott nem
Szerelési perforálás a padlóban igen
Terhelésteszt típusa az IEC 61537 szerint II. típus
Tűzálló kábelrendszerek – nem

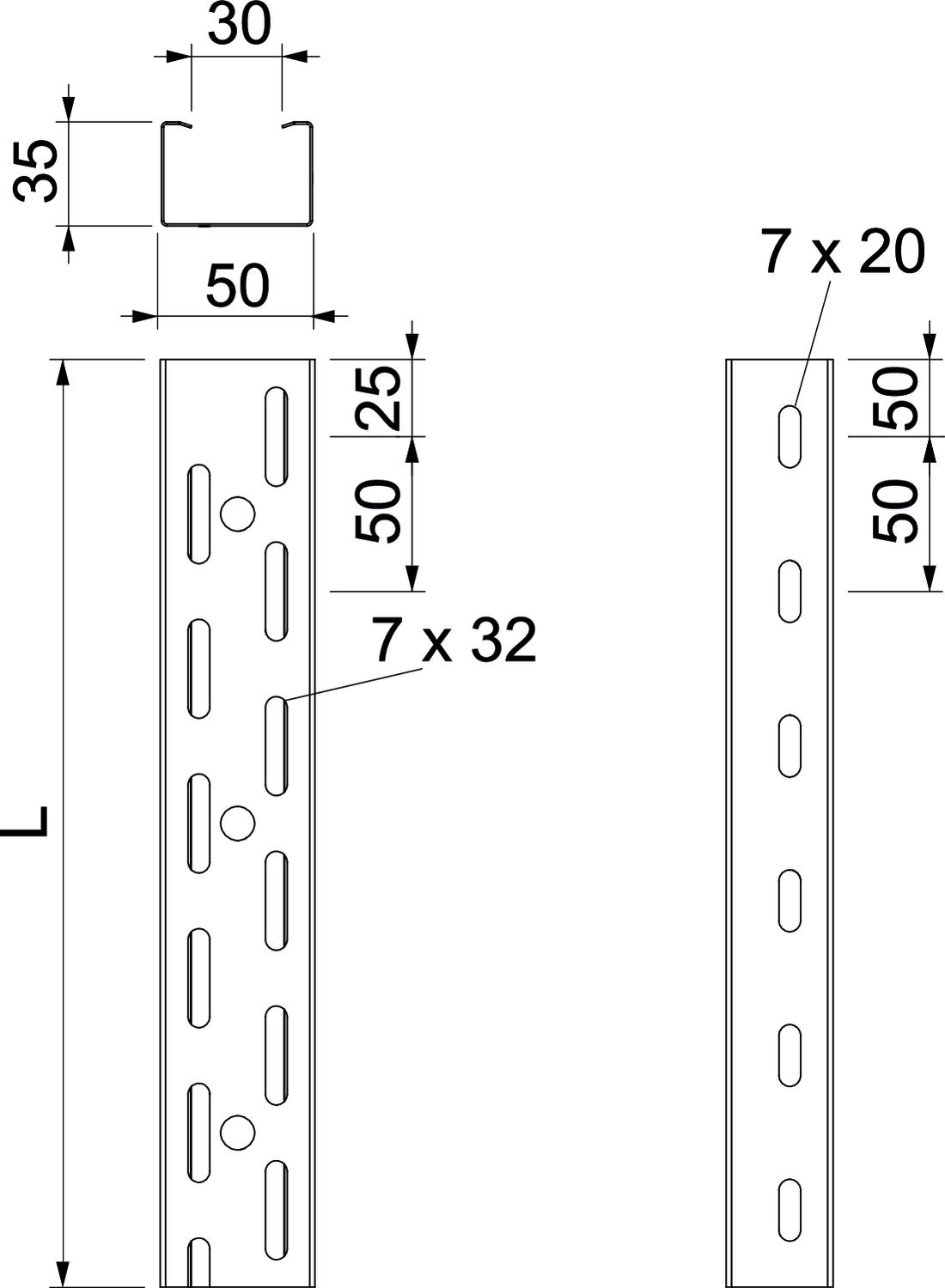

Méretek

hossz 3000 mm
L méret 3000 mm
Magasság 35 mm
szélesség 50 mm

Terhelések

Támaszköz 1,0 m 1,2 kN/m
Támaszköz 1,5 m 0,5 kN/m
Támaszköz 2,0 m 0,3 kN/m
Támaszköz 2,5 m 0,1 kN/m
Támaszköz 3,0 m 0,05 kN/m

Műszaki adatok

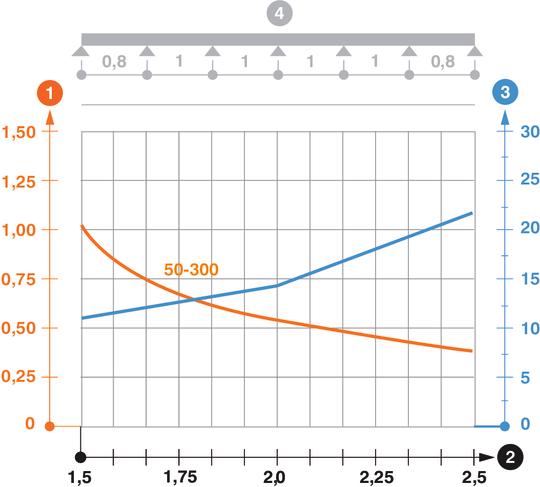

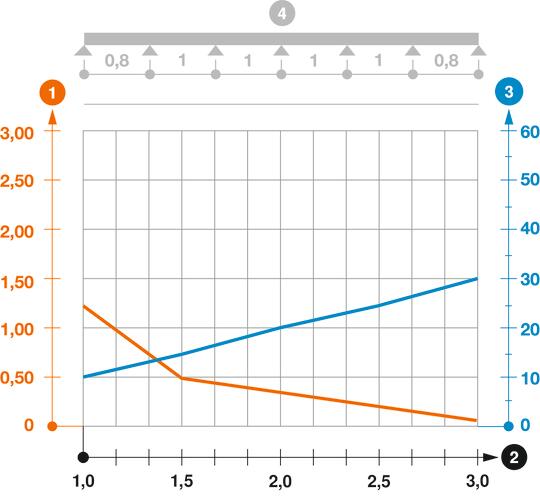

RKS 35 típusú kábeltálca terhelési diagramja

RKS 35 típusú kábeltálca terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus hossz szélesség lemezvastagság Tűzálló kábelrendszerek – Anyag Felület Rend. szám Mennyiség Legkisebb eladási egység
RKS 305 FS 3000 mm 50 mm 0,75 mm nem acél szalaghorganyzott 6047410
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Hosszanti összekötő Hosszanti összekötő RLVK 35 FS 6067085
10 Darab

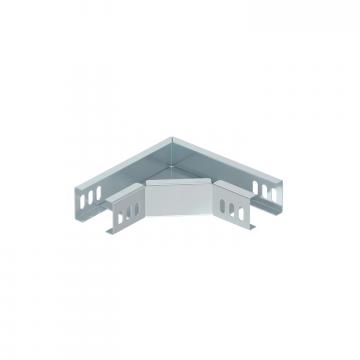

90°-os sarokidom, 35 FS 90°-os sarokidom, 35 FS RB 90 305 FS 7124400
1 Darab
Fedél forgóretesszel, FS Fedél forgóretesszel, FS AZDMD 50 FS 6080138
3 m

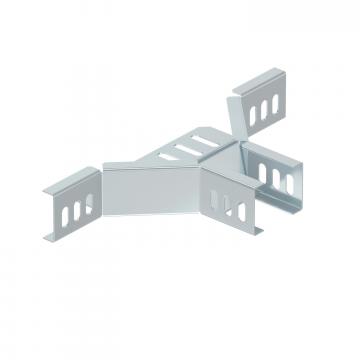

Beépíthető leágazóidom, 35 FS Beépíthető leágazóidom, 35 FS RAA 305 FS 7120450
1 Darab
