Megjegyzés: Ez a cikkszám megszűnt.
Kábeltálca MKS-Magic® 60, perforálás nélkül, A2 3050 | 500 | 60 | 1 | nem | rozsdamentes acél, 1.4301 | felületkezelés nélkül, utókezelt
morepic-1 morepic-2 video-1

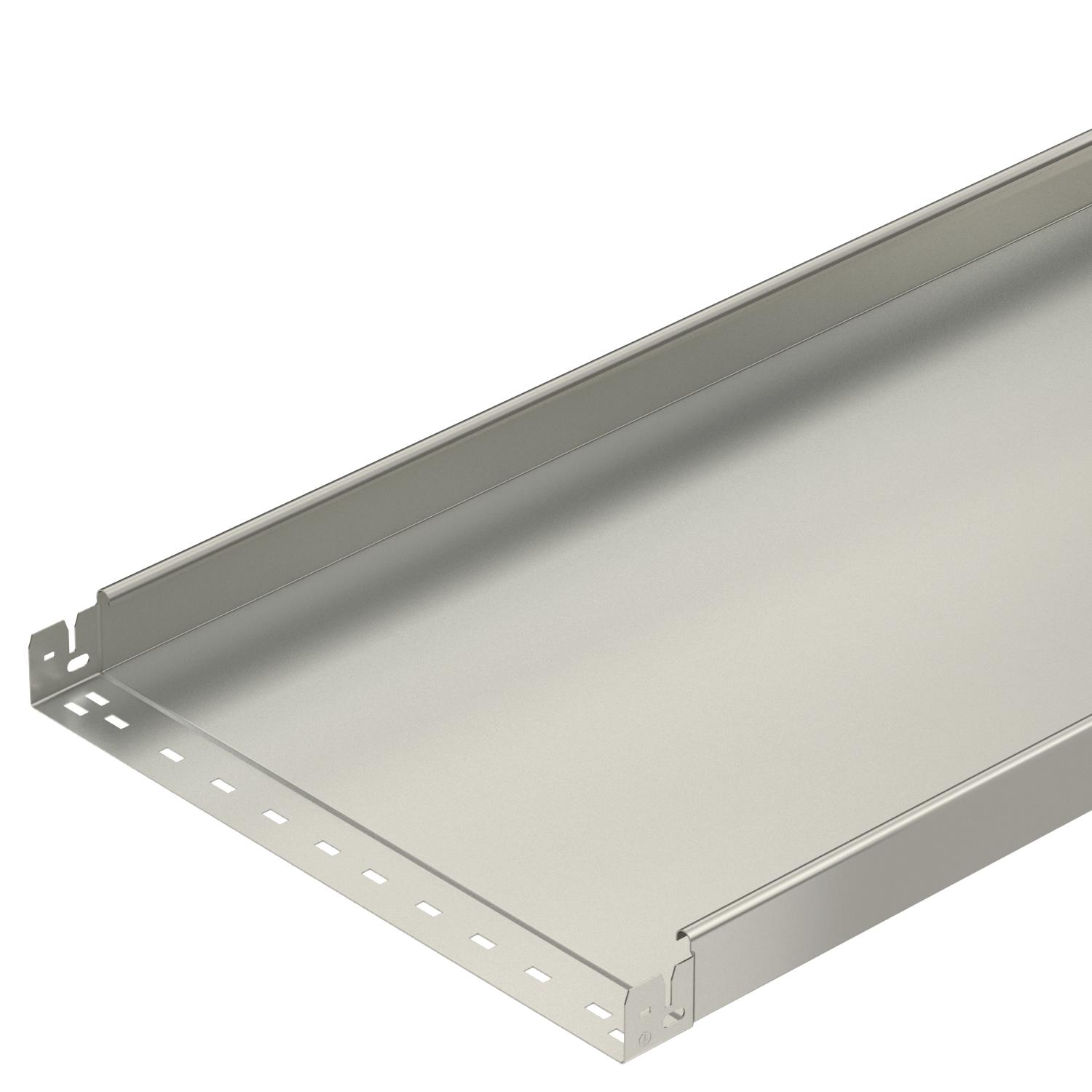

Kábeltálca MKS-Magic® 60, perforálás nélkül, A2

Rend. szám 6059275 | EAN-kód 4012195831532

3050 mm
60 mm
1 mm
nem
rozsdamentes acél, 1.4301
felületkezelés nélkül, utókezelt
Termékleírás

Termékleírás

Perforálás nélküli kábeltálca gyors összekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA Konformitätserklärung
  • kábeltálca, 60 mm oldalmagasságú
  • BET-típusengedély DIN EN 61537 szerint
Műszaki adatok

Műszaki adatok

Anyag rozsdamentes acél, 1.4301
Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással
Felső résszel nem
Felület felületkezelés nélkül, utókezelt
Hasznos hosszúság 3000 mm
Hasznos keresztmetszet 29800 mm²
Hasznos keresztmetszet 298 cm²
lemezvastagság 1 mm
Méret 60x500x3050
Nagyfesztávú kivitel nem
NATO lyukkép nem
Oldalperforálás nem
Összekötők kivitele Integrált összekötő
Rozsdamentes acél, maratott nem
Szerelési perforálás a padlóban nem
Terhelésteszt típusa az IEC 61537 szerint II. típus
Tűzálló kábelrendszerek – nem

Méretek

B méret 500 mm
hossz 3050 mm
Magasság 60 mm
szélesség 500 mm

Terhelések

Támaszköz 1,5 m 1,5 kN/m
Támaszköz 2,0 m 1 kN/m
Támaszköz 2,5 m 0,5 kN/m

Műszaki adatok

MKSMU 60 típusú kábeltálca terhelési diagramja

MKSMU 60 típusú kábeltálca terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus hossz szélesség Magasság lemezvastagság Tűzálló kábelrendszerek – Anyag Felület Rend. szám Mennyiség Legkisebb eladási egység
MKSMU 650 A2 3050 mm 500 mm 60 mm 1 mm nem rozsdamentes acél, 1.4301 felületkezelés nélkül, utókezelt 6059275
3 m
MKSMU 660 A2 3050 mm 600 mm 60 mm 1 mm nem rozsdamentes acél, 1.4301 felületkezelés nélkül, utókezelt 6059277
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Magic hosszanti összekötő készlet Magic hosszanti összekötő készlet KTSMV 650 A2 6068968
1 Darab
Fedél forgóretesszel, A2 Fedél forgóretesszel, A2 DRL 500 A2 6052959
3 m
