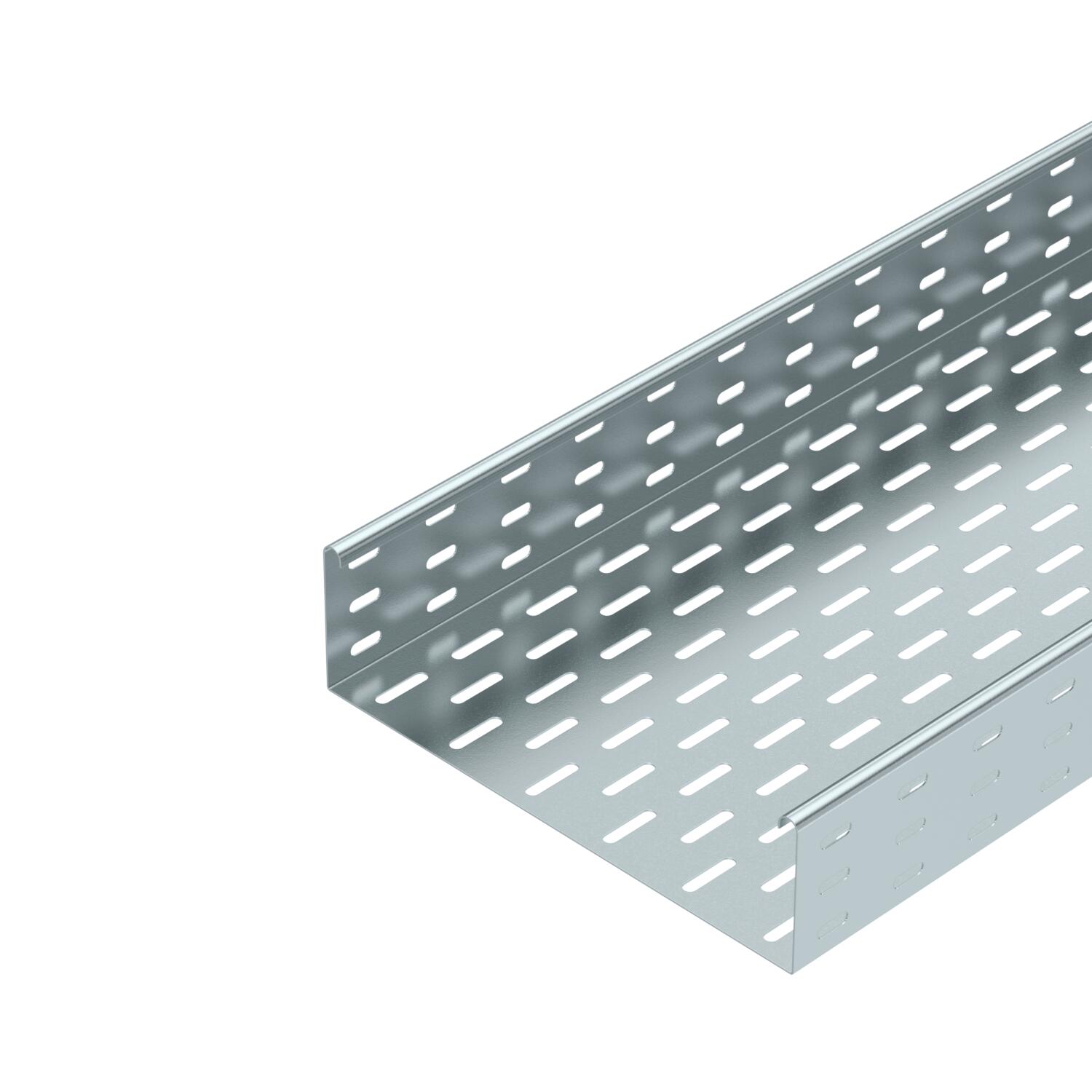

Kábeltálca, MKS 85 FS 3000 | 300 | 1 | nem | acél | szalaghorganyzott

Kábeltálca, MKS 85 FS

Rend. szám 6057306 | EAN-kód 4012196060856

Rend. szám / Típus

hossz	3000 mm

szélesség

lemezvastagság	1 mm

Tűzálló kábelrendszerek –	nem

Anyag	acél

Felület	szalaghorganyzott

Termékleírás

Termékleírás

MKSU 85 = kábeltálca-rendszer 85 mm oldalmagassággal, fenéklemez-perforáció nélkül. „közép-nehéz” kivitel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	300 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	9,437 kg CO₂e / 1 Méter
Felső résszel	nem
Felület	szalaghorganyzott
Hasznos keresztmetszet	25300 mm²
Hasznos keresztmetszet	253 cm²
hossz	10 ft
hossz	3000 mm
lemezvastagság	0,04 in
lemezvastagság	1 mm
Magasság	85 mm
Magasság	3 in
Maß W	300 mm

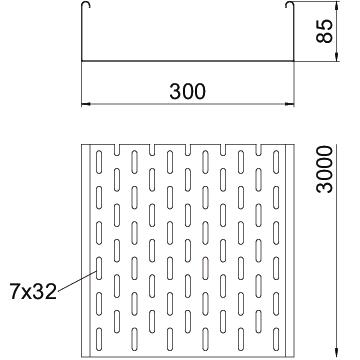

Méret	85x300x3000
Méret	85 x 300

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	összekötő mellékelve
Rozsdamentes acél, maratott	nem
Szállítási tartozék	Hosszanti összekötő RLVL 85
szélesség	12 in
szélesség	300 mm
Szerelési perforálás a padlóban	igen
Szín	rozsdavörös
Támaszköz 1,5 m	1,75 kN/m
Támaszköz 1,75 m	1,4 kN/m
Támaszköz 2,0 m	1,1 kN/m
Támaszköz 2,5 m	0,5 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Műszaki adatok

MKS 85 típusú kábeltálca terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően
300 mm szélességtől SSLB toldásponti takarólemezzel bevizsgálva

Minden típus

Minden típus

Típus	hossz	szélesség	lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
MKS 810 FS	3000 mm	100 mm	1 mm	nem	acél	szalaghorganyzott	6057101	m	3 m
MKS 820 FS	3000 mm	200 mm	1 mm	nem	acél	szalaghorganyzott	6057209	m	3 m
MKS 830 FS	3000 mm	300 mm	1 mm	nem	acél	szalaghorganyzott	6057306	m	3 m
MKS 840 FS	3000 mm	400 mm	1 mm	nem	acél	szalaghorganyzott	6057403	m	3 m
MKS 850 FS	3000 mm	500 mm	1 mm	nem	acél	szalaghorganyzott	6057500	m	3 m
MKS 860 FS	3000 mm	600 mm	1 mm	nem	acél	szalaghorganyzott	6057535	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti és sarokösszekötő, FS	RLVL 85 FS	6067123	Darab	10 Darab
Toldásponti takarólemez	SSLB 300 FS	7070217	Darab	20 Darab
45°-os sarokidom 85 FS	RB 45 830 FS	6036204	Darab	1 Darab
90°-os sarokidom 85 FS	RB 90 830 FS	6036704	Darab	1 Darab
állítható sarokidom 85 FS	RB W 830 FS	6037204	Darab	1 Darab
beépíthető leágazóidom 85 FS	RAA 830 FS	6042135	Darab	1 Darab
T-leágazóidom 85 FS	RT 830 FS	6038214	Darab	1 Darab
keresztidom 85 FS	RK 830 FS	7027335	Darab	1 Darab
Fedél forgóretesszel	DRL 300 FS	6052304	m	3 m
Válaszfal, 85 FS	TSG 85 FS	6062114	m	3 m
90°-os sarokidom, 85 FS	RB 90 830 FS	7001800	Darab	1 Darab
