- Termékleírás
-
Termékleírás

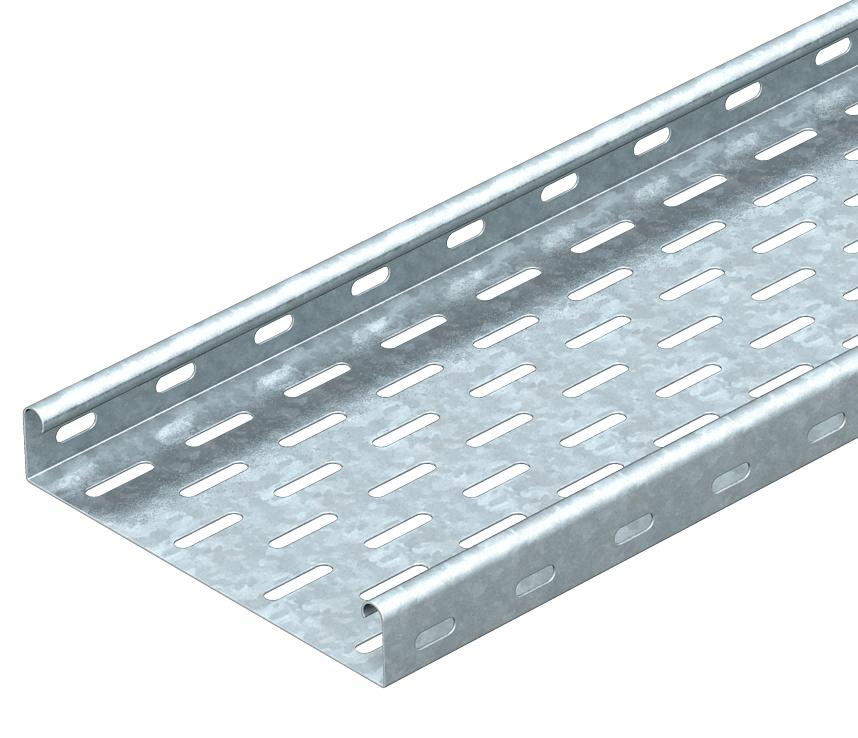

MKS 35 = kábeltálca-rendszer 35 mm oldalmagassággal, közepesen nehéz kivitel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
- Műszaki adatok
-
Műszaki adatok
Anyag acél Az összekötő fajtája, kábeltartó-rendszer csavarozott Felső résszel nem Felület szalaghorganyzott Fenékperforálás 1 Hasznos keresztmetszet 3300 mm² Hasznos keresztmetszet 33 cm² lemezvastagság 1 mm lemezvastagság 0,04 in Méret 35 x 100 Méret 35x100x3000 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem Szállítási tartozék Hosszanti összekötő készlet RV 35 Szerelési perforálás a padlóban igen Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – nem Méretek
B méret 100 mm hossz 3000 mm hossz 10 ft Magasság 35 mm szélesség 100 mm szélesség 4 in Terhelések
Támaszköz 1,0 m 1,2 kN/m Támaszköz 1,5 m 0,75 kN/m Támaszköz 2,0 m 0,55 kN/m Támaszköz 2,5 m 0,3 kN/m Támaszköz 3,0 m 0,2 kN/m Műszaki adatok

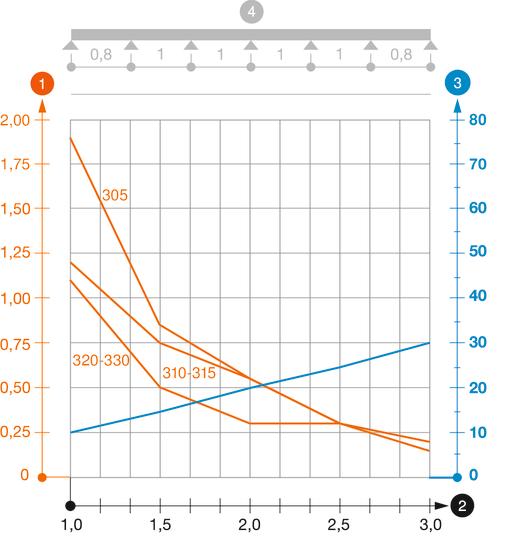

MKS 35 típusú kábeltálca terhelési diagramja
- Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
- Támaszköz m-ben
- A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
- Vizsgálati eljárás terhelési vázlata
- Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
- Pofabehajlási görbe a támaszköztől függően
- Minden típus
-
Minden típus
