Termékleírás

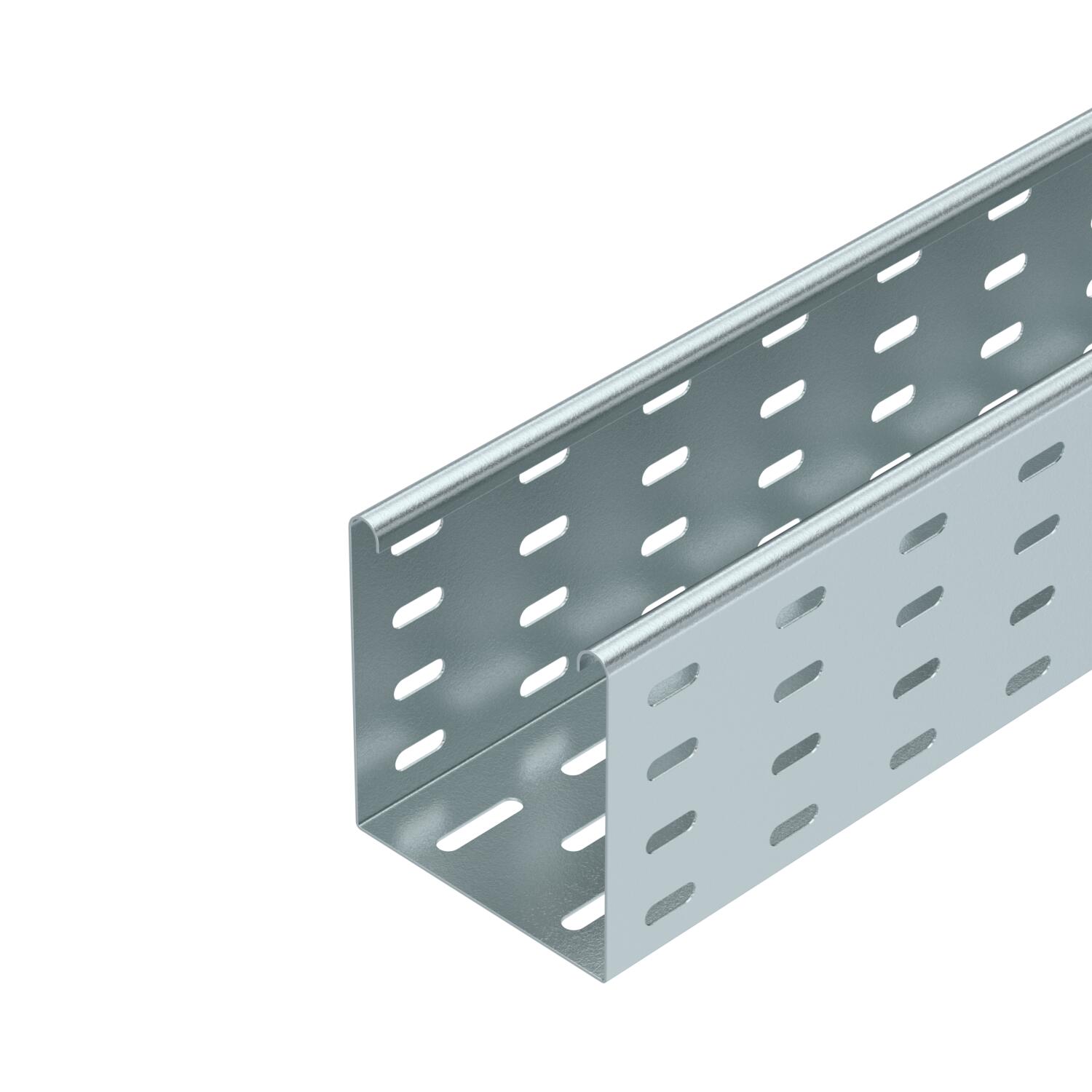

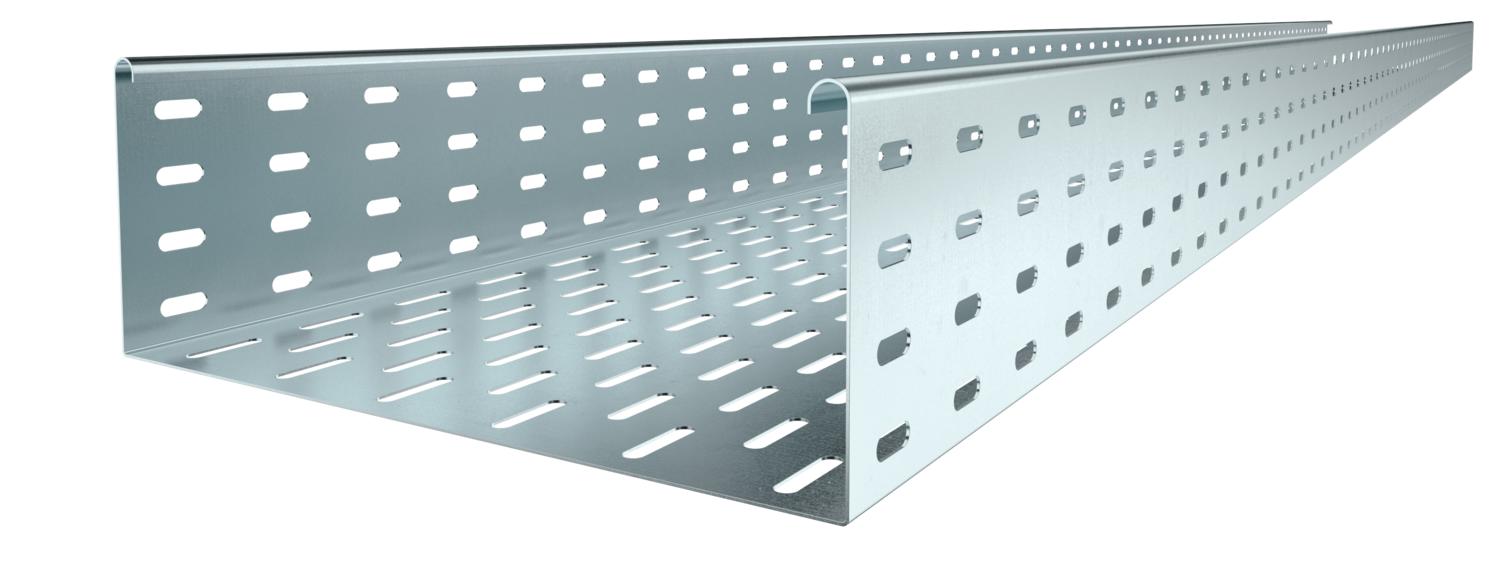

MKS 110 = kábeltálca-rendszer 110 mm oldalmagassággal, közepesen nehéz kivitel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
- Műszaki adatok
-
Műszaki adatok
Anyag acél Az összekötő fajtája, kábeltartó-rendszer csavarozott Felső résszel nem Felület szalaghorganyzott Hasznos keresztmetszet 108 cm² Hasznos keresztmetszet 10800 mm² lemezvastagság 1 mm lemezvastagság 0,04 in Méret 110 x 100 Méret 110x100x3000 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem Szállítási tartozék Hosszanti összekötő RLVL 110 Szerelési perforálás a padlóban igen Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – nem Méretek

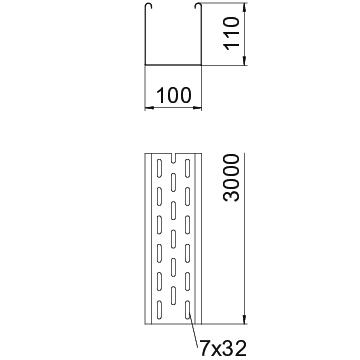

B méret 100 mm hossz 10 ft hossz 3000 mm Magasság 4 in Magasság 110 mm Maß W 100 mm szélesség 100 mm szélesség 4 in Terhelések
Támaszköz 1,5 m 1,85 kN/m Támaszköz 2,0 m 1,3 kN/m Támaszköz 2,5 m 0,75 kN/m Támaszköz 3,0 m 0,6 kN/m Műszaki adatok

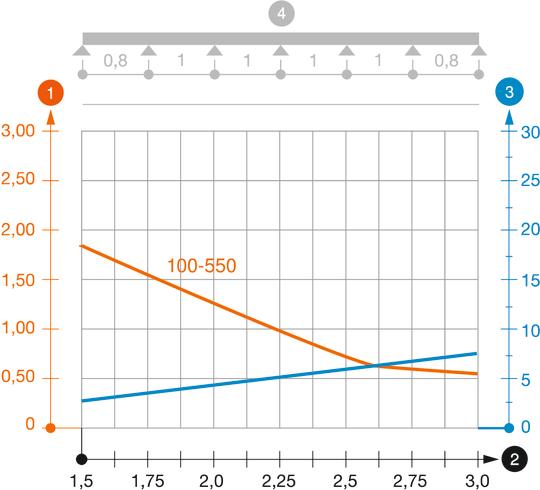

MKS 110 típusú kábeltálca terhelési diagramja
- Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
- Támaszköz m-ben
- A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
- Vizsgálati eljárás terhelési vázlata
- Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
- Pofabehajlási görbe a támaszköztől függően
- Minden típus
-
Minden típus
