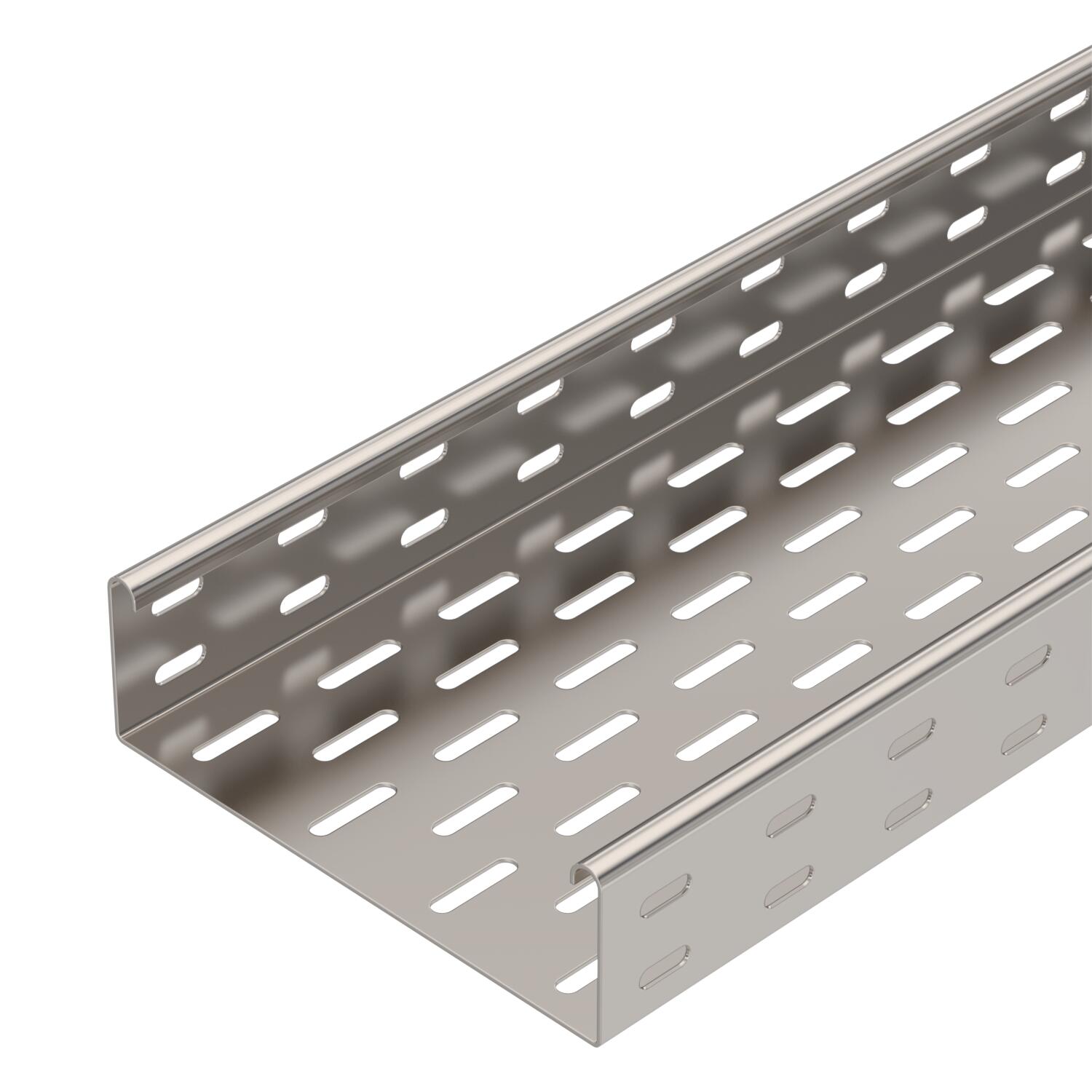

TermékleírásSKS 60 = kábeltálca-rendszer 60 mm oldalmagassággal. „nehéz” kivitel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
- Műszaki adatok
-
Műszaki adatok

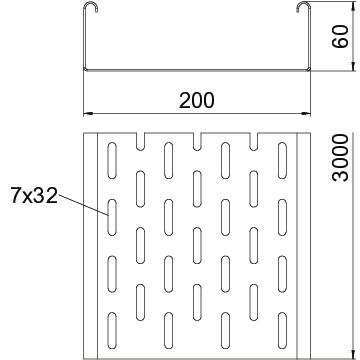

Anyag rozsdamentes acél, 1.4301 Az összekötő fajtája, kábeltartó-rendszer csavarozott B méret 200 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 20,067 kg CO₂e / 1 Méter Felső résszel nem Felület felületkezelés nélkül, utókezelt Hasznos keresztmetszet 118 cm² Hasznos keresztmetszet 11800 mm² hossz 3000 mm hossz 10 ft lemezvastagság 0,06 in lemezvastagság 1,5 mm Magasság 60 mm Magasság 2 in Maß W 200 mm Méret 60x200x3000 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem szélesség 200 mm szélesség 8 in Szerelési perforálás a padlóban igen Szín nemesacél Támaszköz 1,5 m 2,65 kN/m Támaszköz 2,0 m 1,8 kN/m Támaszköz 2,5 m 1,15 kN/m Támaszköz 3,0 m 0,5 kN/m Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – igen Műszaki adatok
SKS 60 típusú kábeltálca terhelési diagramja
- Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
- Támaszköz m-ben
- A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
- Vizsgálati eljárás terhelési vázlata
- Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
- Pofabehajlási görbe a támaszköztől függően
- Minden típus
-
Minden típus
