Megjegyzés: Ez a cikkszám megszűnt.

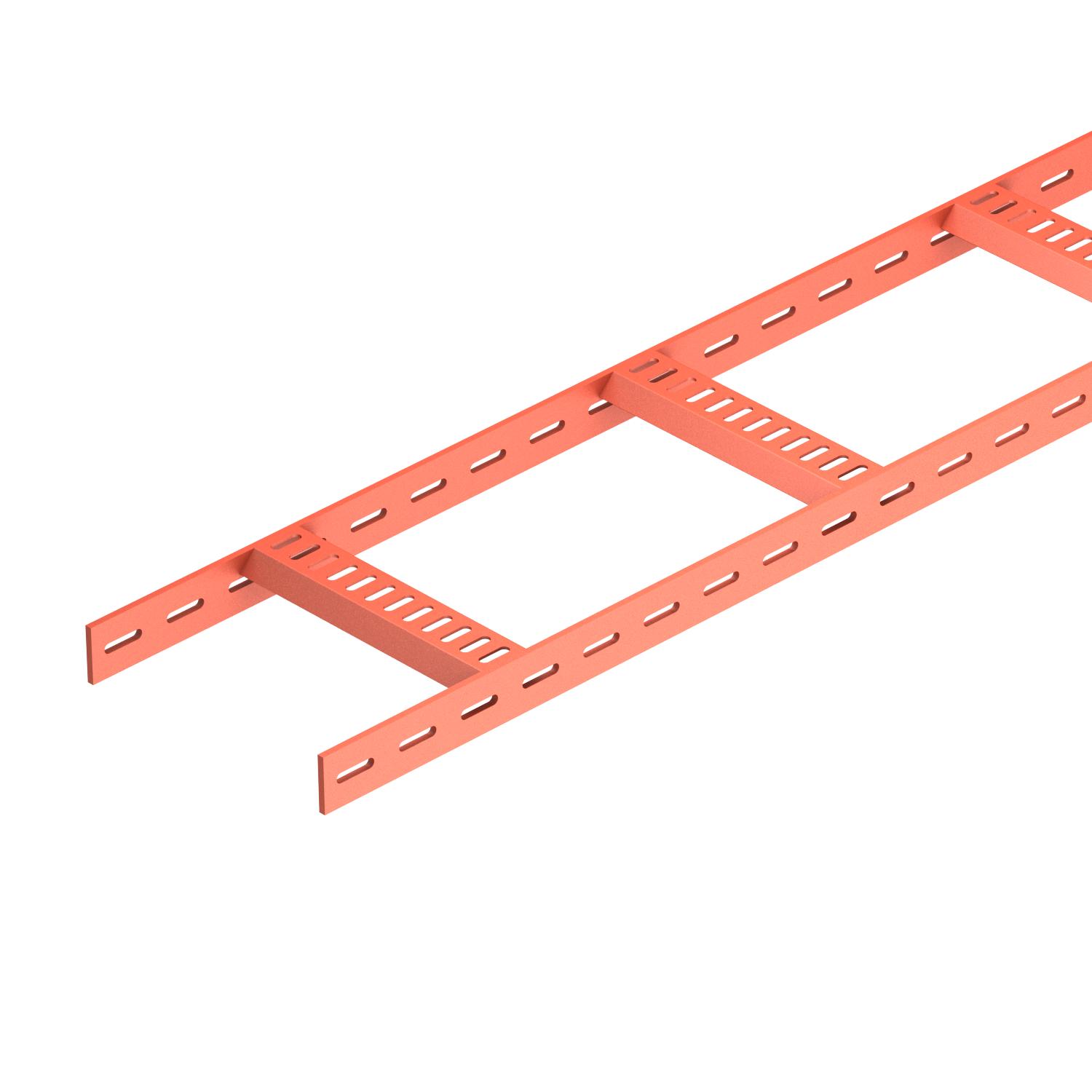

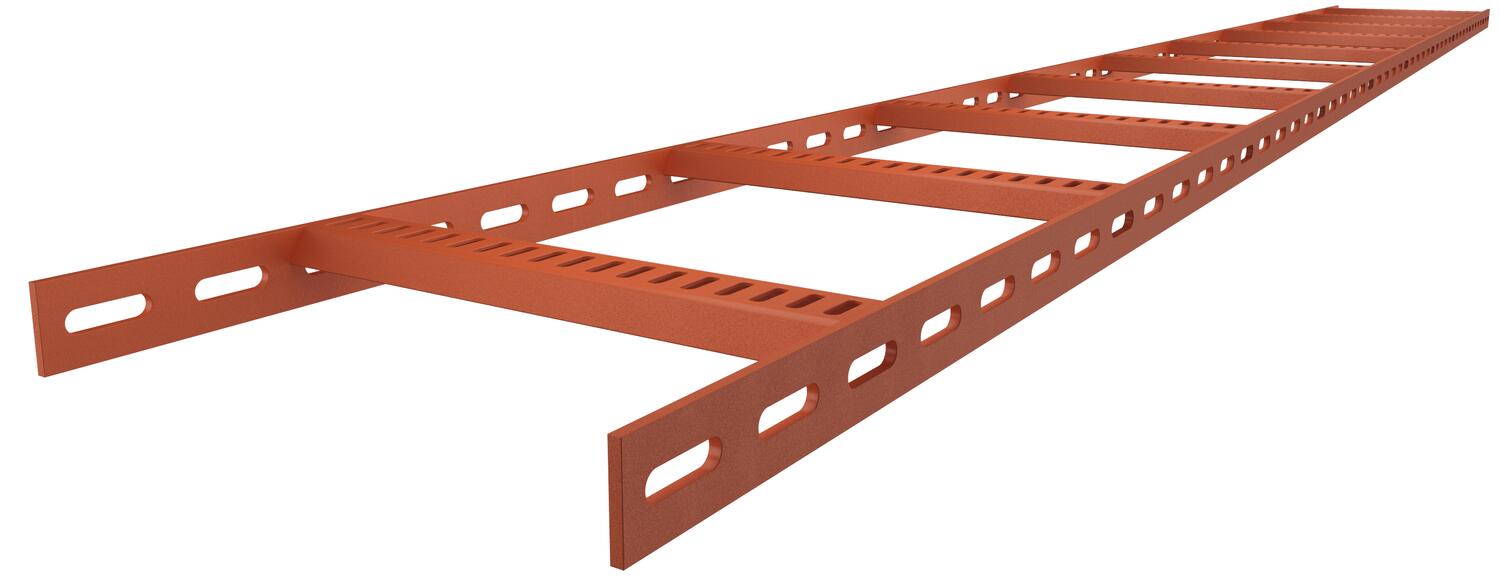

Kábellétra trapéz alakú létrafokkal, standard SG
Rend. szám 7097271 | EAN-kód 4012196980000
- Termékleírás
-
TermékleírásHajógyártásban használt, 40 mm oldalmagasságú, perforált oldallemezű kábellétra, behegesztett, lefelé nyitott, perforált trapéz alakú létrafokokkal. A terhelés vizsgálata az IEC alapján történt, az SLV típusú összekötővel. SIGMA-WELD 199 szerint alapozva.
-
- Műszaki adatok
-
Műszaki adatok
A létrafok rögzítése hegesztett A létrafokok kivitele Profil perforált Anyag acél Az oldalprofil kivitele lapos profil B méret 610 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 9,6156 kg CO₂e / 1 Méter Felület hegesztett alapozású hossz 3000 mm Létrafoktávolság 300 mm Magasság 40 mm Méret 40x610x3000 Nagyfesztávú kivitel nem Oldalperforálás igen Pofa-lemezvastagság 5 mm Rozsdamentes acél, maratott nem szélesség 600 mm Szín rozsdavörös Támaszköz 1,5 m 3 kN/m Támaszköz 2,0 m 2 kN/m Támaszköz 2,5 m 1 kN/m Támaszköz 3,0 m 0,6 kN/m Tűzálló kábelrendszerek – nem Műszaki adatok
SL62 típusú kábellétra terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
Vizsgálati eljárás terhelési vázlata
-
- Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Feszítőszalag, A2K, mélyfekete
SBR 8 A2K 6490192 40 m
Feszítőszalag, FSK, kőszürke
SBR 15 FSK 6490280 25 m - Letöltések
-
Katalógus Kábeltartó rendszerek , 45.23MB , pdfEU megfelelőségi nyilatkozat SL 62 600 SG / 7097271 , 0.12MB , pdfTeljesítmény-nyilatkozat SL 62 600 SG / 7097271 , 0.55MB , pdf
