Kábellétra trapéz alakú létrafokkal, standard FT 3000 | 600 | 5 | nem

Kábellétra trapéz alakú létrafokkal, standard FT

Rend. szám 7097476 | EAN-kód 4012196508150

Rend. szám / Típus

hossz	3000 mm

szélesség

Pofa-lemezvastagság	5 mm

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

Hajógyártásban használt, 40 mm oldalmagasságú, perforált oldallemezű kábellétra, behegesztett, lefelé nyitott, perforált trapéz alakú létrafokokkal. A terhelés vizsgálata az IEC alapján történt, az SLV típusú összekötővel.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	hegesztett
A létrafokok kivitele	Profil perforált
Anyag	acél
Az oldalprofil kivitele	lapos profil
B méret	610 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	11,016 kg CO₂e / 1 Méter
Felület	merítetten tűzihorganyzott
hossz	3000 mm
hossz	3000 ft
Létrafoktávolság	300 mm
Magasság	40 mm
Méret	40x610x3000

Nagyfesztávú kivitel	nem
Oldalperforálás	igen
Pofa-lemezvastagság	5 mm
Rozsdamentes acél, maratott	nem
szélesség	600 mm
Szín	rozsdavörös
Támaszköz 1,5 m	3 kN/m
Támaszköz 2,0 m	2 kN/m
Támaszköz 2,5 m	1 kN/m
Támaszköz 3,0 m	0,6 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

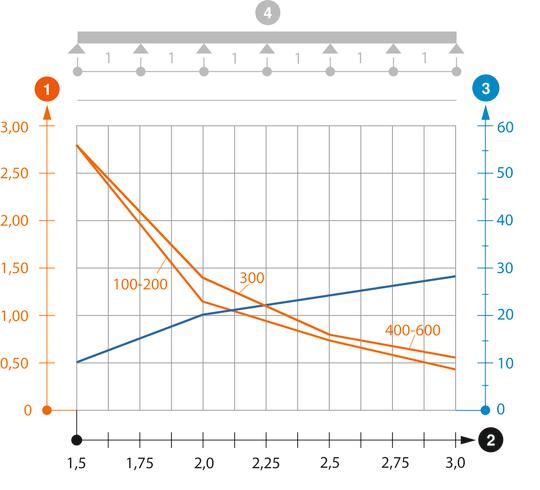

SL62 típusú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően
Vizsgálati eljárás terhelési vázlata

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
SL 62 100 FT	3000 mm	100 mm	5 mm	nem	7097409	m	3 m
SL 62 150 FT	3000 mm	150 mm	5 mm	nem	7097417	m	3 m
SL 62 200 FT	3000 mm	200 mm	5 mm	nem	7097425	m	3 m
SL 62 300 FT	3000 mm	300 mm	5 mm	nem	7097433	m	3 m
SL 62 400 FT	3000 mm	400 mm	5 mm	nem	7097441	m	3 m
SL 62 500 FT	3000 mm	500 mm	5 mm	nem	7097468	m	3 m
SL 62 600 FT	3000 mm	600 mm	5 mm	nem	7097476	m	3 m
