Kábellétra trapéz alakú létrafokkal, standard, ALU

Rend. szám 7099760 | EAN-kód 4012196510030

3000 mm
5 mm
nem
Termékleírás
Termékleírás
Hajógyártásban használt, 40 mm oldalmagasságú, perforált oldallemezű kábellétra, behegesztett, lefelé nyitott, perforált trapéz alakú létrafokokkal.
  • Det Norske Veritas
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
Műszaki adatok

Műszaki adatok

A létrafok rögzítése hegesztett
A létrafokok kivitele Profil perforált
Anyag Alumínium
Az oldalprofil kivitele lapos profil
B méret 510 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig 24,338 kg CO₂e / 1 Méter
Felület pácolt
hossz 3000 mm
hossz 3000 ft
Létrafoktávolság 300 mm
Magasság 40 mm
Méret 40x510x3000
Nagyfesztávú kivitel nem
Oldalperforálás igen
Pofa-lemezvastagság 5 mm
Rozsdamentes acél, maratott nem
szélesség 500 mm
Szín alumínium
Támaszköz 1,5 m 1,4 kN/m
Támaszköz 2,0 m 0,65 kN/m
Támaszköz 2,5 m 0,35 kN/m
Támaszköz 3,0 m 0,2 kN/m
Tűzálló kábelrendszerek – nem

Műszaki adatok

SL62 ALU típusú kábellétra terhelési diagramja

SL62 ALU típusú kábellétra terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus hossz szélesség Pofa-lemezvastagság Tűzálló kábelrendszerek – Rend. szám Mennyiség Legkisebb eladási egység
SL 62 100 ALU 3000 mm 100 mm 5 mm nem 7099752
3 m
SL 62 200 ALU 3000 mm 200 mm 5 mm nem 7099754
3 m
SL 62 300 ALU 3000 mm 300 mm 5 mm nem 7099756
3 m
SL 62 400 ALU 3000 mm 400 mm 5 mm nem 7099758
3 m
SL 62 500 ALU 3000 mm 500 mm 5 mm nem 7099760
3 m
SL 62 600 ALU 3000 mm 600 mm 5 mm nem 7099762
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

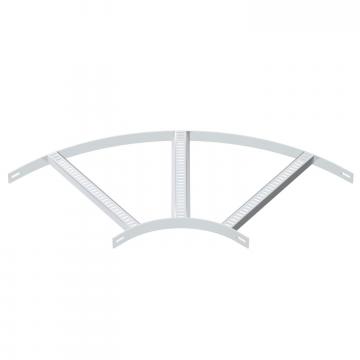

90°-os sarokidom, trapéz alakú létrafokokkal, ALU 90°-os sarokidom, trapéz alakú létrafokokkal, ALU SLB 90 62 500ALU 7099194
1 Darab
