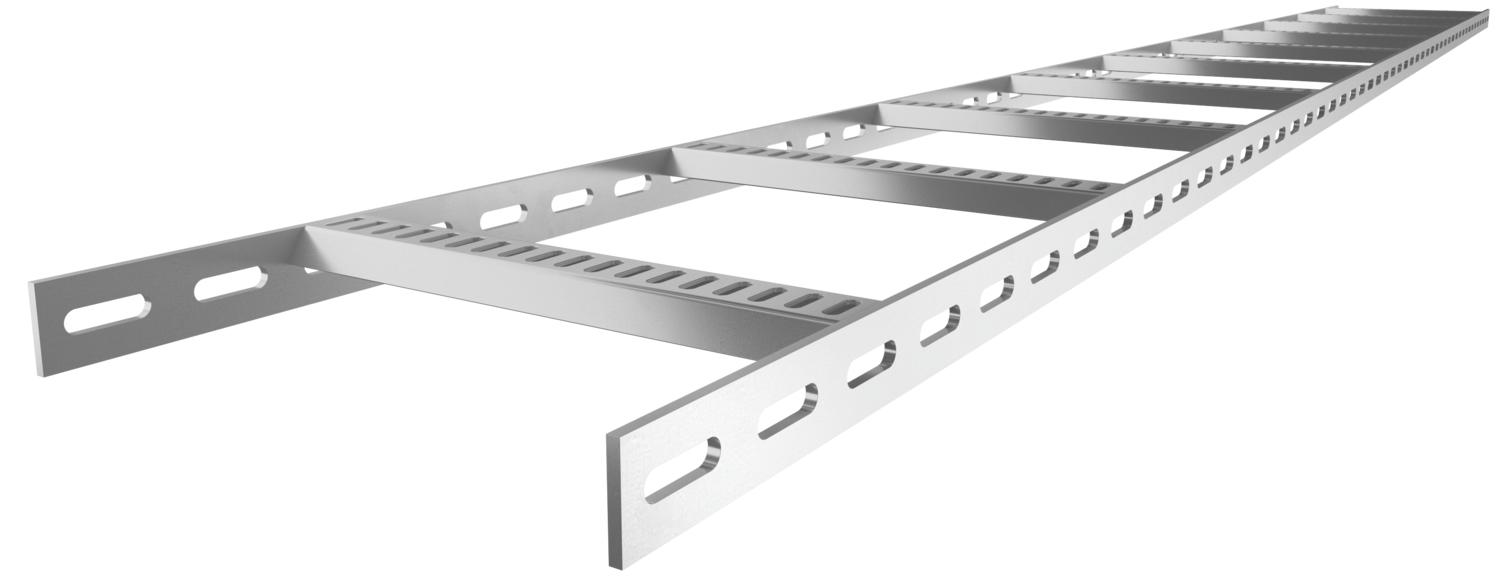

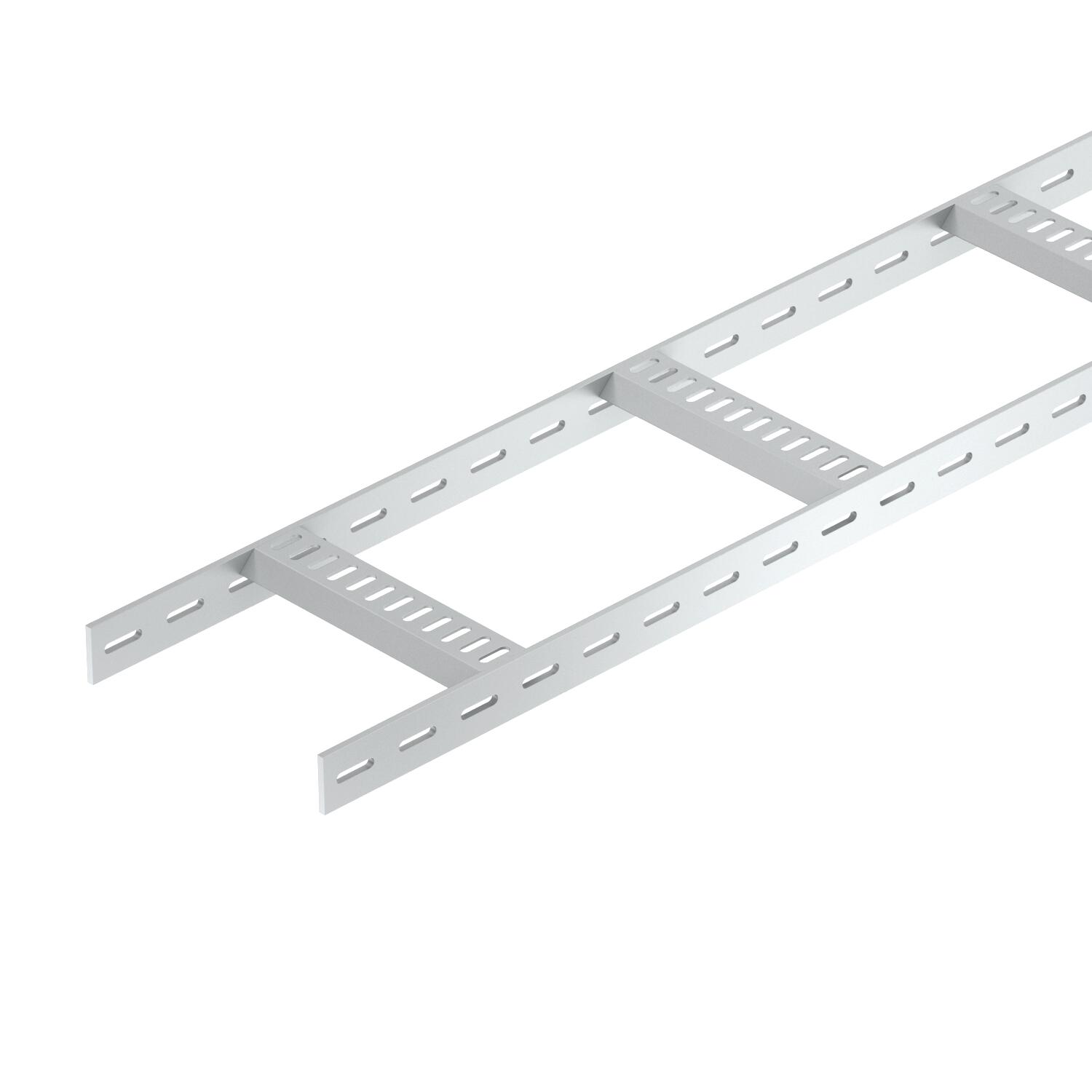

Kábellétra trapéz alakú létrafokkal, standard, ALU
Rend. szám 7099752 | EAN-kód 4012196509973
- Termékleírás
-
TermékleírásHajógyártásban használt, 40 mm oldalmagasságú, perforált oldallemezű kábellétra, behegesztett, lefelé nyitott, perforált trapéz alakú létrafokokkal.
-
- Műszaki adatok
-
Műszaki adatok

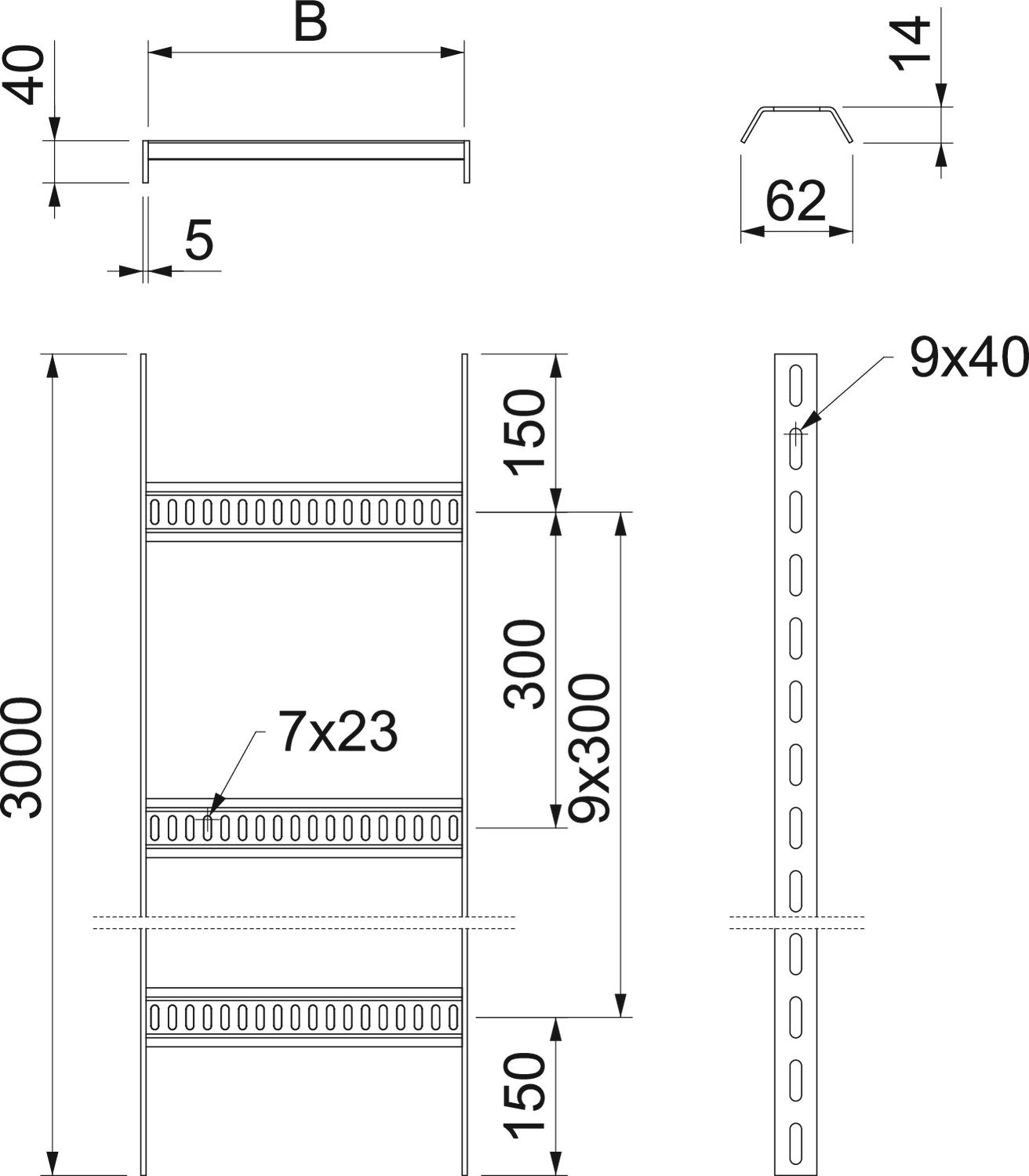

A létrafok rögzítése hegesztett A létrafokok kivitele Profil perforált Anyag Alumínium Az oldalprofil kivitele lapos profil B méret 110 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 15,598 kg CO₂e / 1 Méter Felület pácolt hossz 3000 ft hossz 3000 mm Létrafoktávolság 300 mm Magasság 40 mm Méret 40x110x3000 Nagyfesztávú kivitel nem Oldalperforálás igen Pofa-lemezvastagság 5 mm Rozsdamentes acél, maratott nem szélesség 100 mm Szín alumínium Támaszköz 1,5 m 1,4 kN/m Támaszköz 2,0 m 0,65 kN/m Támaszköz 2,5 m 0,35 kN/m Támaszköz 3,0 m 0,2 kN/m Tűzálló kábelrendszerek – nem Műszaki adatok
SL62 ALU típusú kábellétra terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
90°-os sarokidom, trapéz alakú létrafokokkal, ALU
SLB 90 62 100ALU 7099186 1 Darab - Letöltések
-
