Megjegyzés: Ez a cikkszám megszűnt.

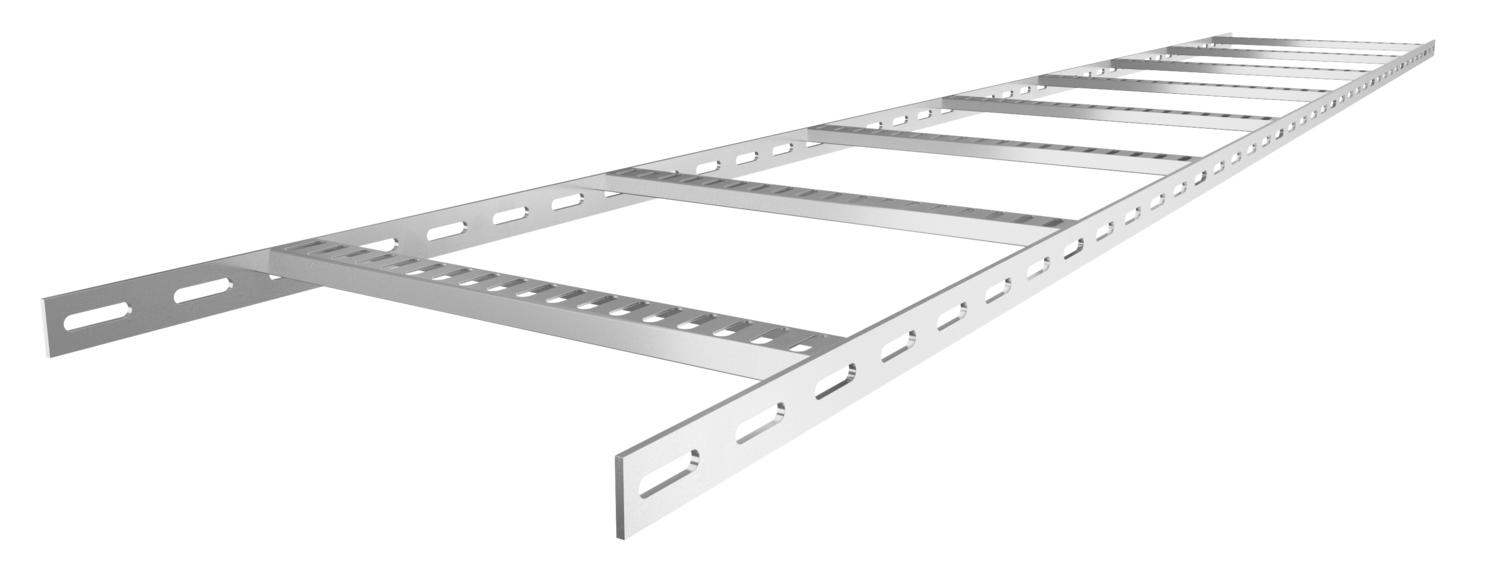

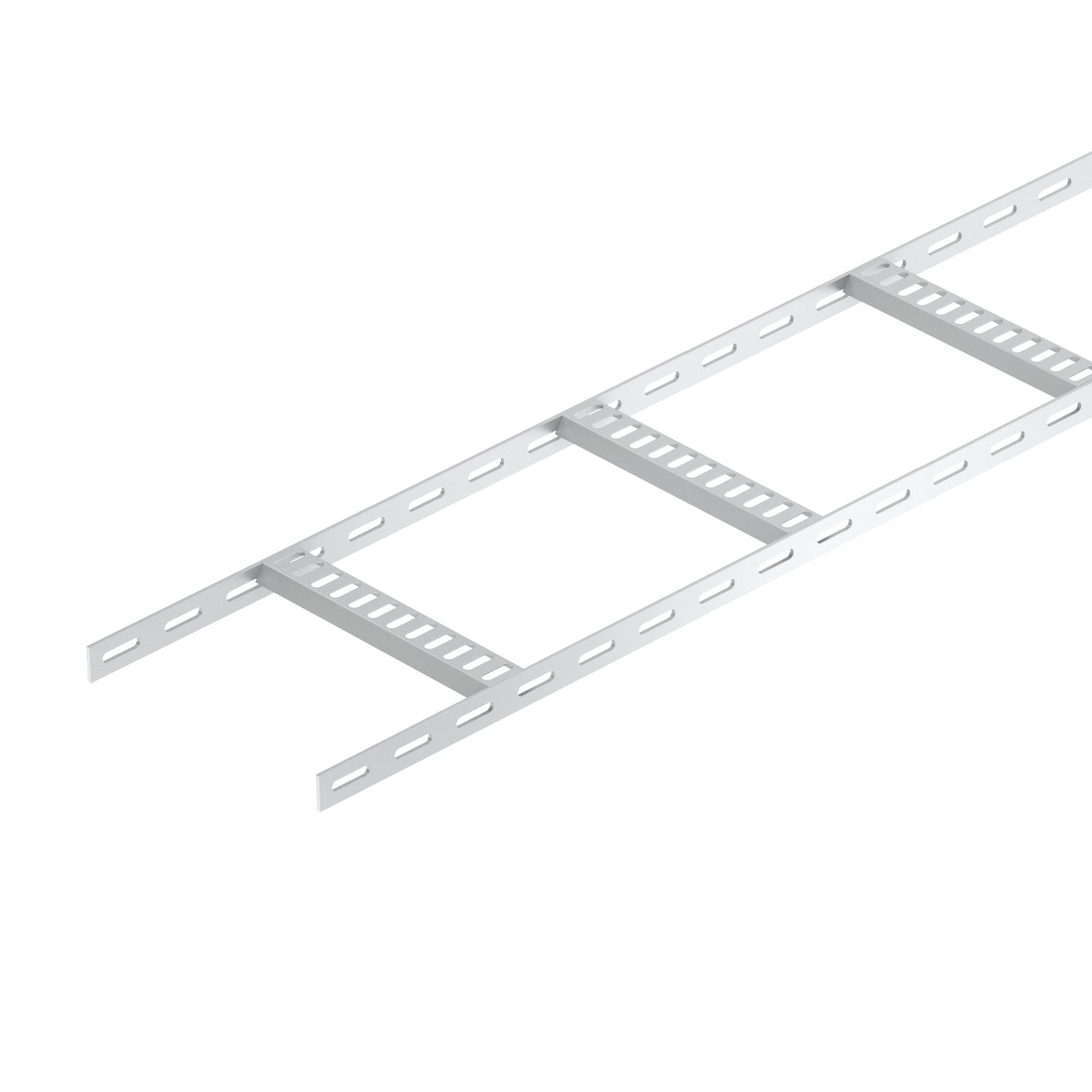

Kábellétra, trapéz alakú létrafokkal, könnyű kivitel, ALU
Rend. szám 7099724 | EAN-kód 4012196509881
- Termékleírás
-
TermékleírásHajógyártásban használt, 25 mm oldalmagasságú, perforált oldallemezű kábellétra, behegesztett, lefelé nyitott, perforált trapéz alakú létrafokokkal.
-
- Műszaki adatok
-
Műszaki adatok
A létrafok rögzítése hegesztett A létrafokok kivitele Profil perforált Anyag Alumínium Az oldalprofil kivitele lapos profil B méret 106 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 7,2475 kg CO₂e / 1 Méter Felület pácolt hossz 2000 mm Létrafoktávolság 250 mm Magasság 25 mm Méret 25x106x2000 Nagyfesztávú kivitel nem Oldalperforálás igen Pofa-lemezvastagság 3 mm Rozsdamentes acél, maratott nem szélesség 100 mm Szín alumínium Támaszköz 1,0 m 0,75 kN/m Támaszköz 1,5 m 0,2 kN/m Támaszköz 2,0 m 0,1 kN/m Tűzálló kábelrendszerek – nem Műszaki adatok
SL42 ALU típusú kábellétra terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
Vizsgálati eljárás terhelési vázlata
-
