Kábellétra, SLCS 110, 3 m C30 FT 3000 | 300 | 2 | nem

Kábellétra, SLCS 110, 3 m C30 FT

Rend. szám 6207304 | EAN-kód 4012196431861

Rend. szám / Típus

hossz	3000 mm

szélesség

Pofa-lemezvastagság	2 mm

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

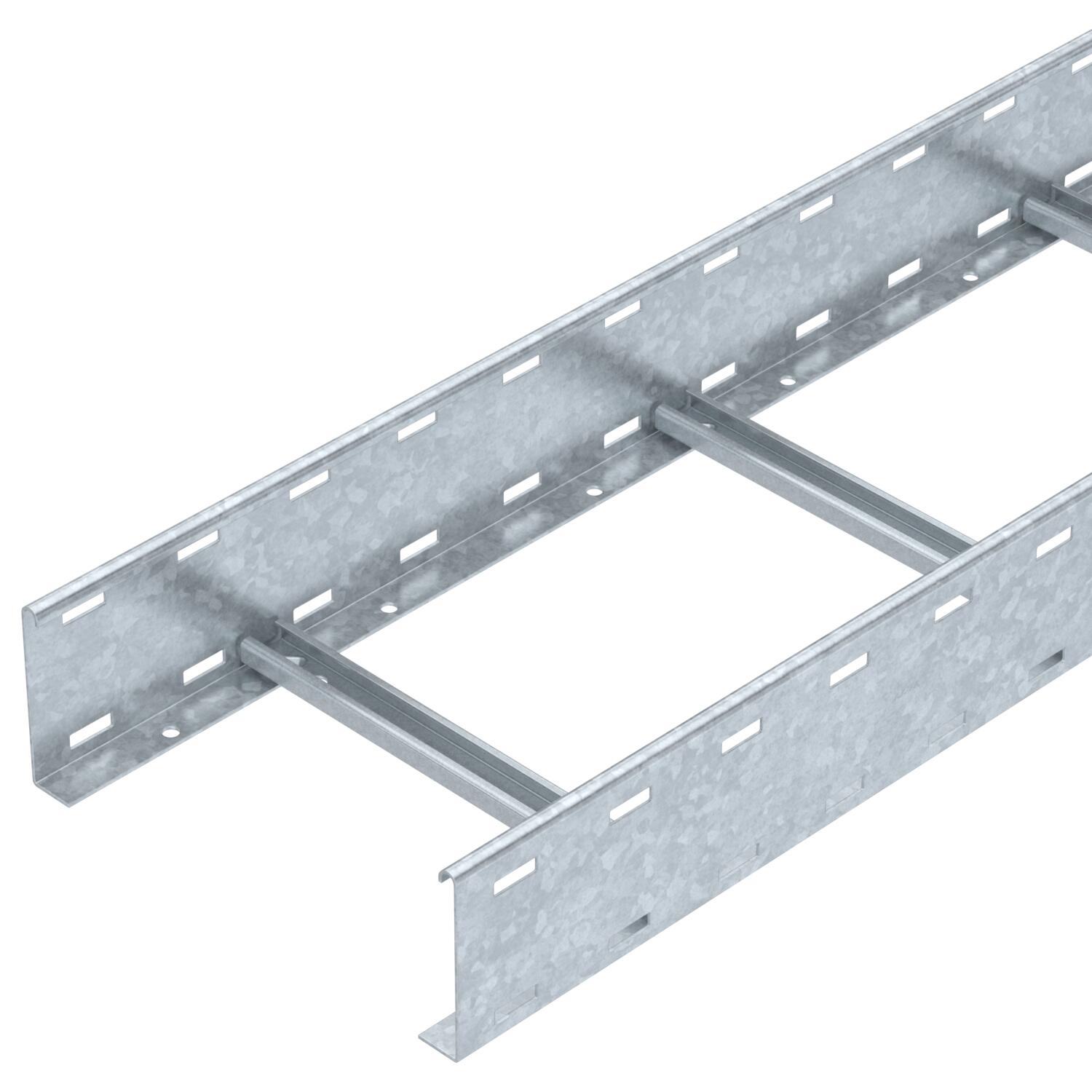

Kábellétra 110 mm-es oldalmagassággal, behegesztett, felülről nyitott C30-as profilú létrafokokkal. Erősítésül és élvédelem céljából hajlított oldalpofával. Konzolra például LKS 40 típusú szorítóelemekkel lehet felerősíteni. A létrafokok résmérete 16,5 mm, a hozzávaló kábelrögzítő szorítókengyel a BS-H... típus.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	hegesztett
A létrafokok kivitele	Profil perforálás nélküli
Anyag	acél
Az oldalprofil kivitele	lapos profil
B méret	300 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	12,243 kg CO₂e / 1 Méter
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	27000 mm²
Hasznos keresztmetszet	270 cm²
hossz	3000 ft
hossz	3000 mm
Létrafok távolsága	17,00
Létrafoktávolság	300 mm
Magasság	110 mm

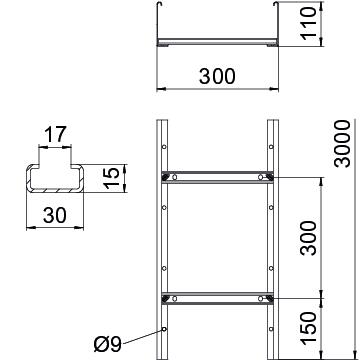

Méret	110x300x3000

Nagyfesztávú kivitel	nem
Oldalperforálás	igen
Pofa-lemezvastagság	2 mm
Rozsdamentes acél, maratott	nem
szélesség	300 mm
Szín	rozsdavörös
Támaszköz 2,0 m	4 kN/m
Támaszköz 2,5 m	3 kN/m
Támaszköz 3,0 m	2,3 kN/m
Támaszköz 3,5 m	1,6 kN/m
Támaszköz 4,0 m	1 kN/m
Támaszköz 4,5 m	0,83 kN/m
Támaszköz 6,0 m	0,25 kN/m
Támasztáv 5,0 m	0,7 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

Terhelési diagram, SLCS 110

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	nem	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	nem	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	nem	6207306	m	3 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	nem	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	nem	6207312	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti összekötő	LVG 110 FT	6216548	Darab	10 Darab
90°-os sarokidom, 110 FT	LB 90 1130 R3 FT	6225144	Darab	1 Darab
Multifunkciós összekötő, FT	LMFV 1130 FT	6225772	Darab	1 Darab
Válaszfal, 85 DD	TSG 85 DD	6062331	m	3 m
Kábel kilépő lemez	LAB 30 FT	6220444	Darab	1 Darab
