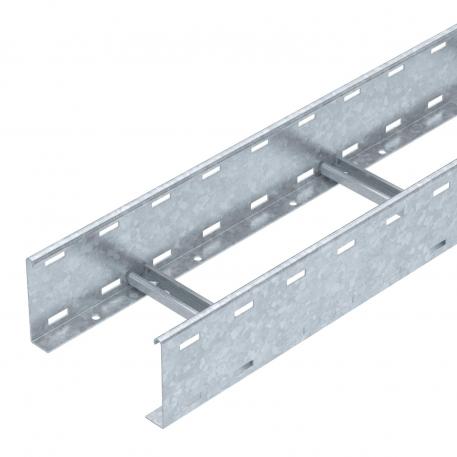

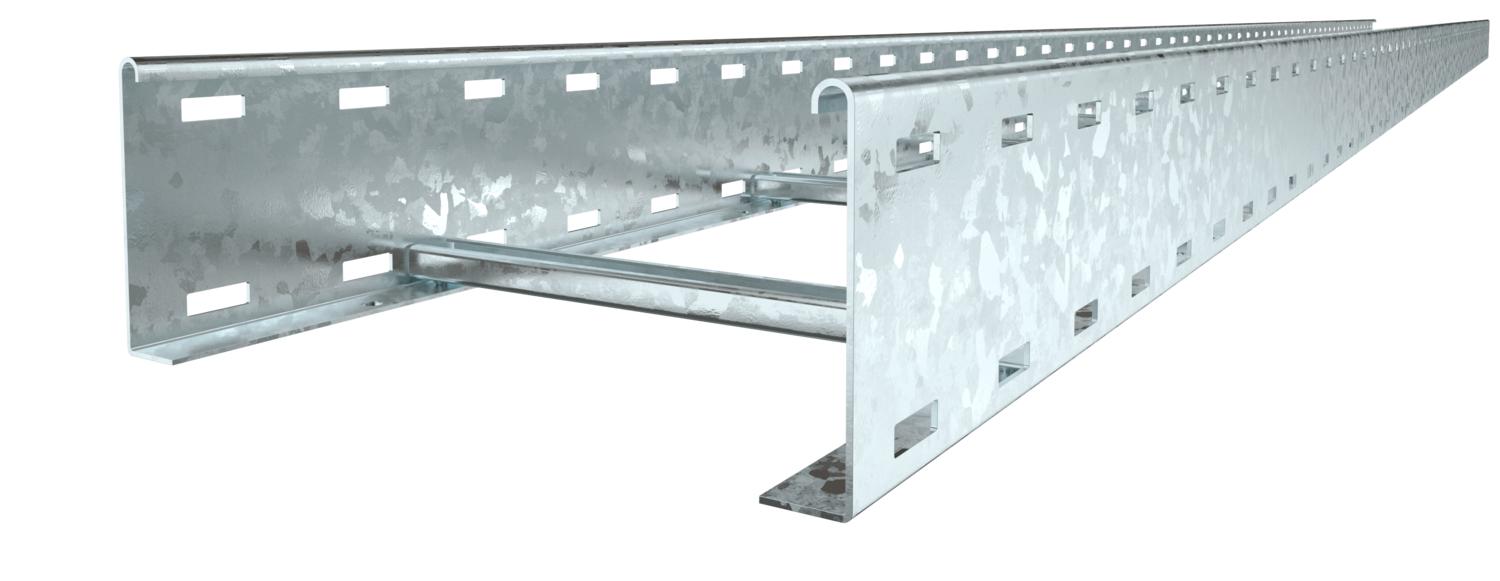

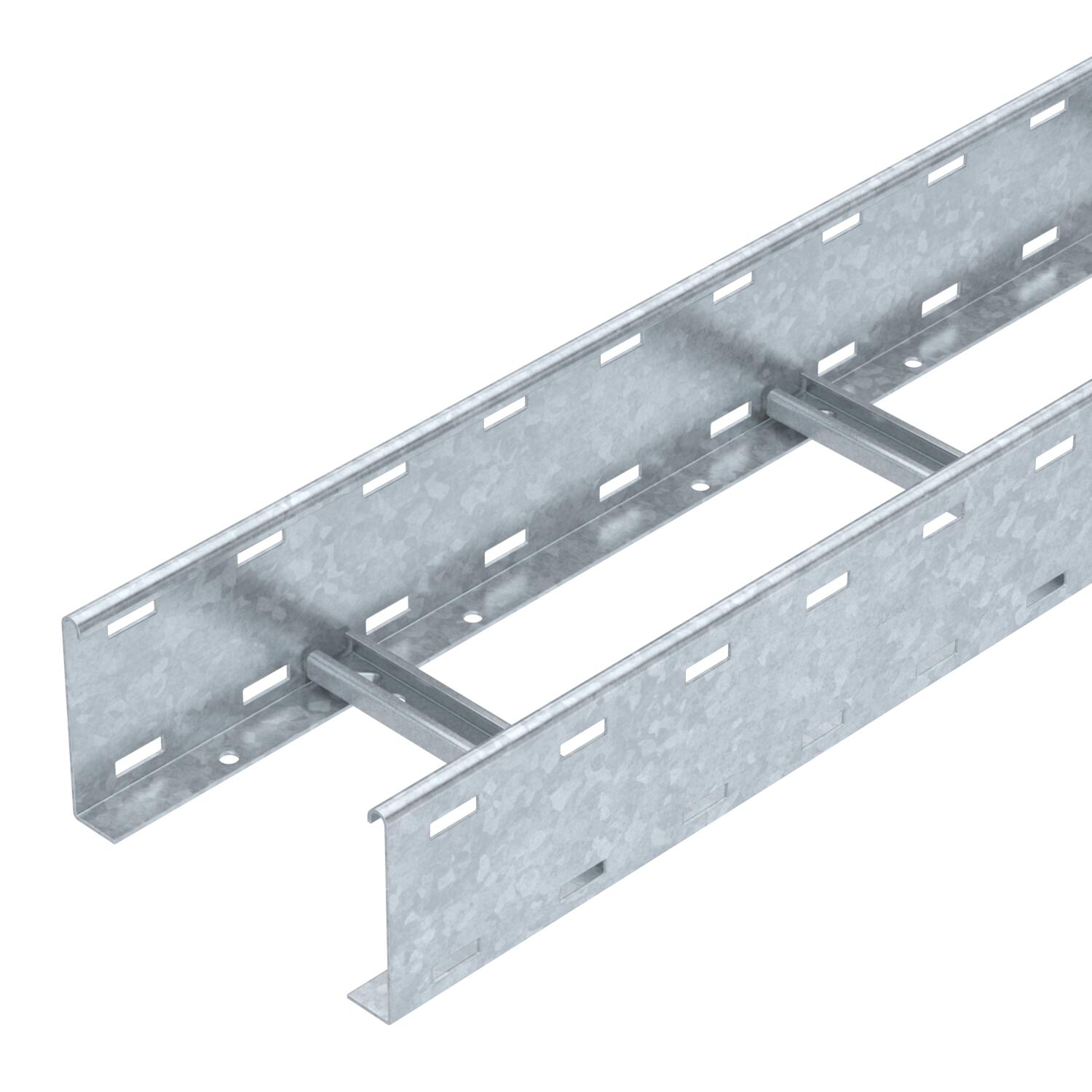

Kábellétra, SLCS 110, 3 m C30 FT 3000 | 200 | 2 | nem

Kábellétra, SLCS 110, 3 m C30 FT

Rend. szám 6207302 | EAN-kód 4012196431854

Rend. szám / Típus

hossz	3000 mm

szélesség

Pofa-lemezvastagság	2 mm

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

Kábellétra 110 mm-es oldalmagassággal, behegesztett, felülről nyitott C30-as profilú létrafokokkal. Erősítésül és élvédelem céljából hajlított oldalpofával. Konzolra például LKS 40 típusú szorítóelemekkel lehet felerősíteni. A létrafokok résmérete 16,5 mm, a hozzávaló kábelrögzítő szorítókengyel a BS-H... típus.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	hegesztett
A létrafokok kivitele	Profil perforálás nélküli
Anyag	acél
Az oldalprofil kivitele	lapos profil
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	18000 mm²
Hasznos keresztmetszet	180 cm²

Létrafoktávolság	300 mm
Méret	110x200x3000
Nagyfesztávú kivitel	nem
Oldalperforálás	igen
Pofa-lemezvastagság	2 mm
Rozsdamentes acél, maratott	nem
Tűzálló kábelrendszerek –	nem

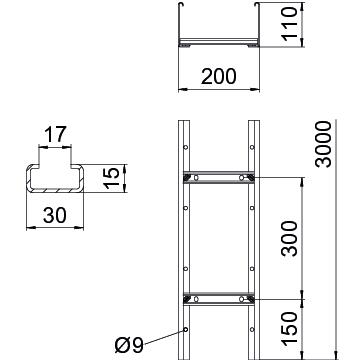

Méretek

B méret	200 mm
hossz	3000 ft
hossz	3000 mm

Létrafok távolsága	17,00
Magasság	110 mm
szélesség	200 mm

Terhelések

Támaszköz 2,0 m	4 kN/m
Támaszköz 2,5 m	3 kN/m
Támaszköz 3,0 m	2,3 kN/m
Támaszköz 3,5 m	1,6 kN/m

Támaszköz 4,0 m	1 kN/m
Támaszköz 4,5 m	0,83 kN/m
Támaszköz 6,0 m	0,25 kN/m
Támasztáv 5,0 m	0,7 kN/m

Műszaki adatok

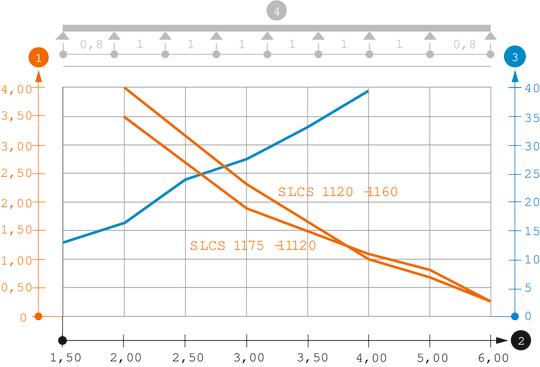

Terhelési diagram, SLCS 110

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	nem	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	nem	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	nem	6207306	m	3 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	nem	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	nem	6207312	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti összekötő	LVG 110 FT	6216548	Darab	10 Darab
90°-os sarokidom, 110 FT	LB 90 1120 R3 FT	6225142	Darab	1 Darab
Multifunkciós összekötő, FT	LMFV 1120 FT	6225770	Darab	1 Darab
Fedél forgóretesszel	DRL 100 FT	6051340	m	3 m
Válaszfal, 85 DD	TSG 85 DD	6062331	m	3 m
Kábel kilépő lemez	LAB 20 FT	6220436	Darab	1 Darab
