Kábellétra, LG 60, 6 m VS FS
Rend. szám 6208636 | EAN-kód 4012195064305
- Termékleírás
-

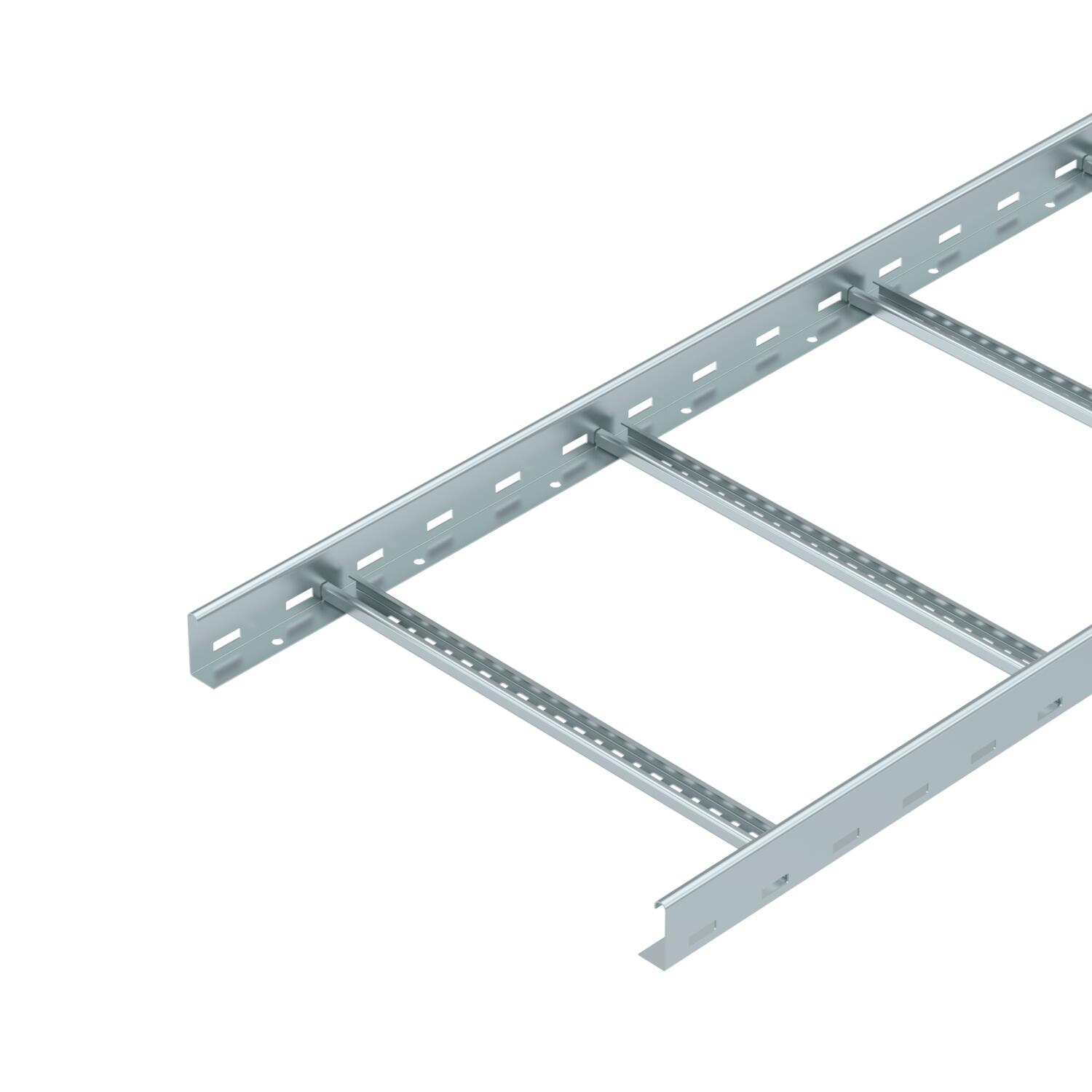

TermékleírásKábellétra perforált oldallemezzel, oldalmagasság: 60 mm; létrafokok: beszegecselve, felülről nyitott C-profilból; VS-kivitel.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
-
- Műszaki adatok
-
Műszaki adatok

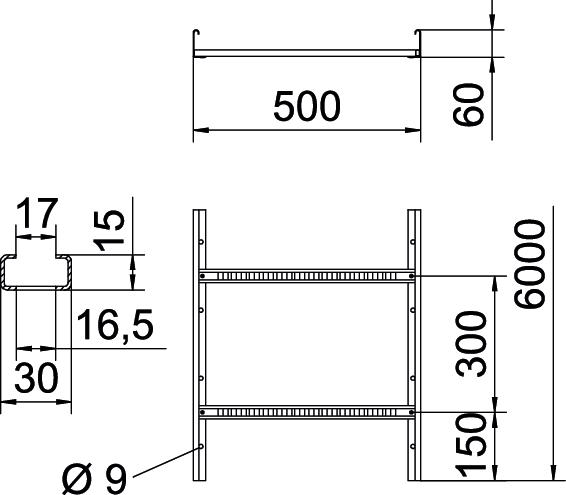

A létrafok rögzítése szegecselve A létrafokok kivitele Profil perforált Anyag acél Az oldalprofil kivitele lapos profil B méret 500 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 8,324 kg CO₂e / 1 Méter Felület szalaghorganyzott Hasznos keresztmetszet 24800 mm² Hasznos keresztmetszet 248 cm² hossz 6000 ft hossz 6000 mm Létrafok távolsága 16,50 Létrafoktávolság 300 mm Magasság 60 mm Méret 60x500x6000 Méret 60x500x6000 Nagyfesztávú kivitel nem Oldalperforálás igen Pofa-lemezvastagság 1,5 mm Rozsdamentes acél, maratott nem szélesség 500 mm Szín rozsdavörös Támaszköz 1,5 m 3,1 kN/m Támaszköz 2,0 m 2,25 kN/m Támaszköz 2,5 m 1,5 kN/m Támaszköz 3,0 m 1,1 kN/m Támaszköz 3,5 m 0,75 kN/m Támaszköz 4,0 m 0,45 kN/m Tűzálló kábelrendszerek – nem Műszaki adatok
LG 60 VS típusú kábellétra terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Fedél forgóretesszel
DRL 500 FS 6052509 3 m Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal 45 FS
TSG 45 FS 6062033 3 m
Rögzítőelem válaszfalak rögzítéséhez
KS KL A2 6062284 30 Darab
Hosszanti összekötő
LVG 60 FS 6208840 10 Darab
Védősapka, 60
SKH 60 OR 6222537 40 Pár
Multifunkciós összekötő
LMFV 650 FS 6225716 1 Darab - Letöltések
-
EU megfelelőségi nyilatkozat LG 650 VS 6 FS / 6208636 , 0.15MB , pdfUK megfelelőségi nyilatkozat LG 650 VS 6 FS / 6208636 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat LG 650 VS 6 FS / 6208636 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat LG 650 VS 6 FS / 6208636 , 0.12MB , pdfKörnyezetvédelmi nyilatkozat Umweltproduktdeklaration (EPD) , 1.48MB , pdfSzerelési útmutató Szerelési útmutató kábellétra-rendszerek , 6.45MB , pdfSzerelési útmutató General information on the mounting , 2.61MB , pdf
