Kábellétra LG 60, 6 m, VS A4 6000 | 200 | 1,5 | nem | rozsdamentes acél, 1.4571 | felületkezelés nélkül, utókezelt

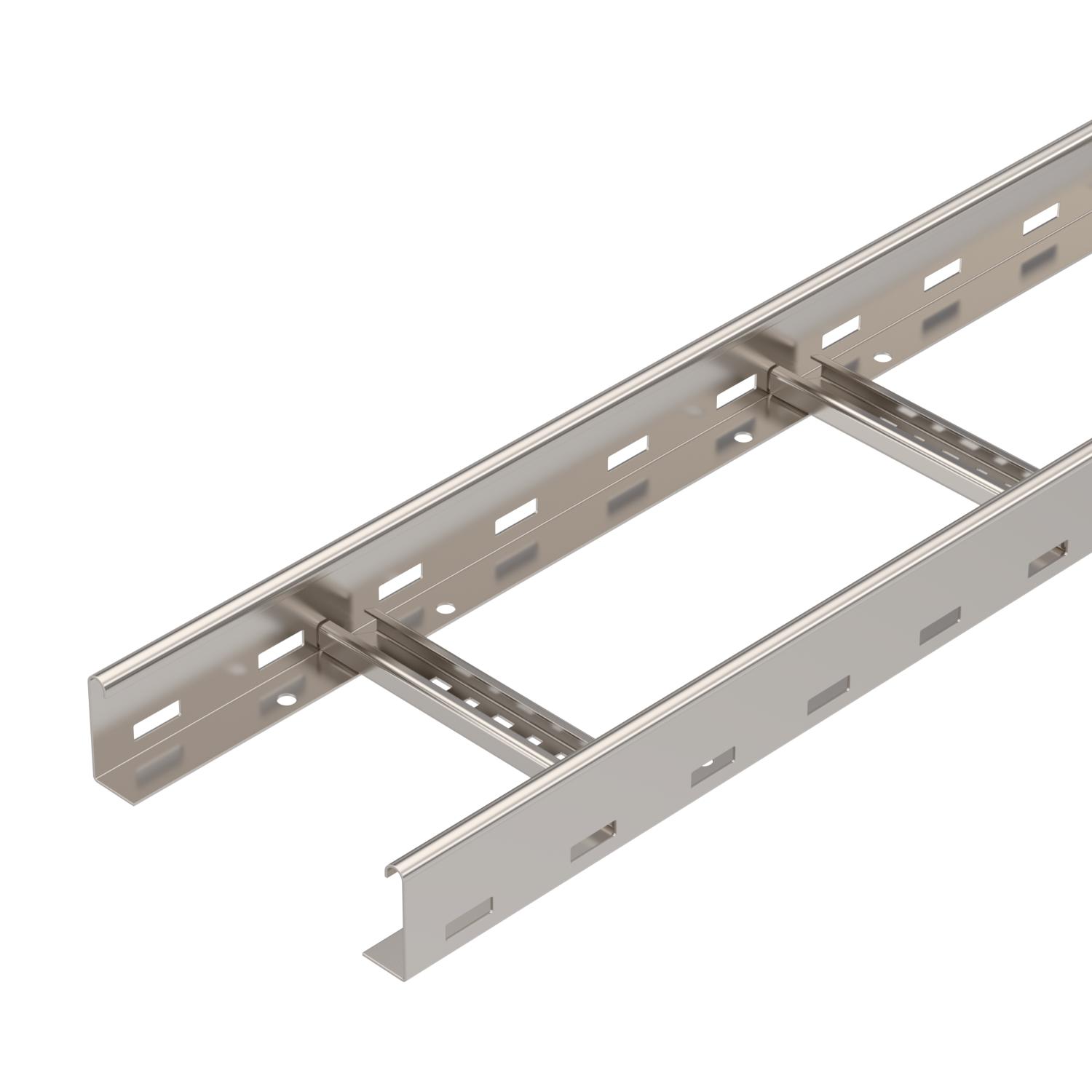

Kábellétra LG 60, 6 m, VS A4

Rend. szám 6101200 | EAN-kód 4012196159314

Rend. szám / Típus

hossz	6000 mm

szélesség

Pofa-lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Anyag	rozsdamentes acél, 1.4571

Felület	felületkezelés nélkül, utókezelt

Termékleírás

Termékleírás

Kábellétra perforált oldallemezzel, oldalmagasság: 60 mm; létrafokok: beszegecselve, felülről nyitott C-profilból; VS-kivitel.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	szegecselve
A létrafokok kivitele	Profil perforált
Anyag	rozsdamentes acél, 1.4571
Az oldalprofil kivitele	lapos profil
Felület	felületkezelés nélkül, utókezelt
Hasznos keresztmetszet	98 cm²
Hasznos keresztmetszet	9800 mm²
Létrafoktávolság	300 mm

Méret	60x200x6000
Méret	60x200x6000
Nagyfesztávú kivitel	nem
Oldalperforálás	igen
Pofa-lemezvastagság	1,5 mm
Rozsdamentes acél, maratott	nem
Tűzálló kábelrendszerek –	nem

Méretek

B méret	200 mm
hossz	6000 ft
hossz	6000 mm

Létrafok távolsága	16,50
Magasság	60 mm
szélesség	200 mm

Terhelések

Támaszköz 1,5 m	3,1 kN/m
Támaszköz 2,0 m	2,25 kN/m
Támaszköz 2,5 m	1,5 kN/m

Támaszköz 3,0 m	1,1 kN/m
Támaszköz 3,5 m	0,75 kN/m
Támaszköz 4,0 m	0,45 kN/m

Műszaki adatok

LG 60 VS típusú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
LG 620 VS6 A4	6000 mm	200 mm	1,5 mm	nem	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6101200	m	6 m
LG 630 VS6 A4	6000 mm	300 mm	1,5 mm	nem	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6101208	m	6 m
LG 640 VS6 A4	6000 mm	400 mm	1,5 mm	nem	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6101216	m	6 m
LG 650 VS6 A4	6000 mm	500 mm	1,5 mm	nem	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6101223	m	6 m
LG 660 VS6 A4	6000 mm	600 mm	1,5 mm	nem	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6101232	m	6 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Fedél forgóretesszel A4	DRL 200 A4	6052981	m	3 m
Védősapka, 60	SKH 60 OR	6222537	Pár	40 Pár

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal 45 A4	TSG 45 A4	6062028	m	3 m
Rögzítőelem válaszfalak rögzítéséhez	KS KL A2	6062284	Darab	30 Darab
Hosszanti összekötő, A4	LVG 60 A4	6208835	Darab	10 Darab
