Kábellétra, LG 60, 6 m VS A2 6000 | 300 | 1,5 | nem | rozsdamentes acél, 1.4301 | felületkezelés nélkül, utókezelt

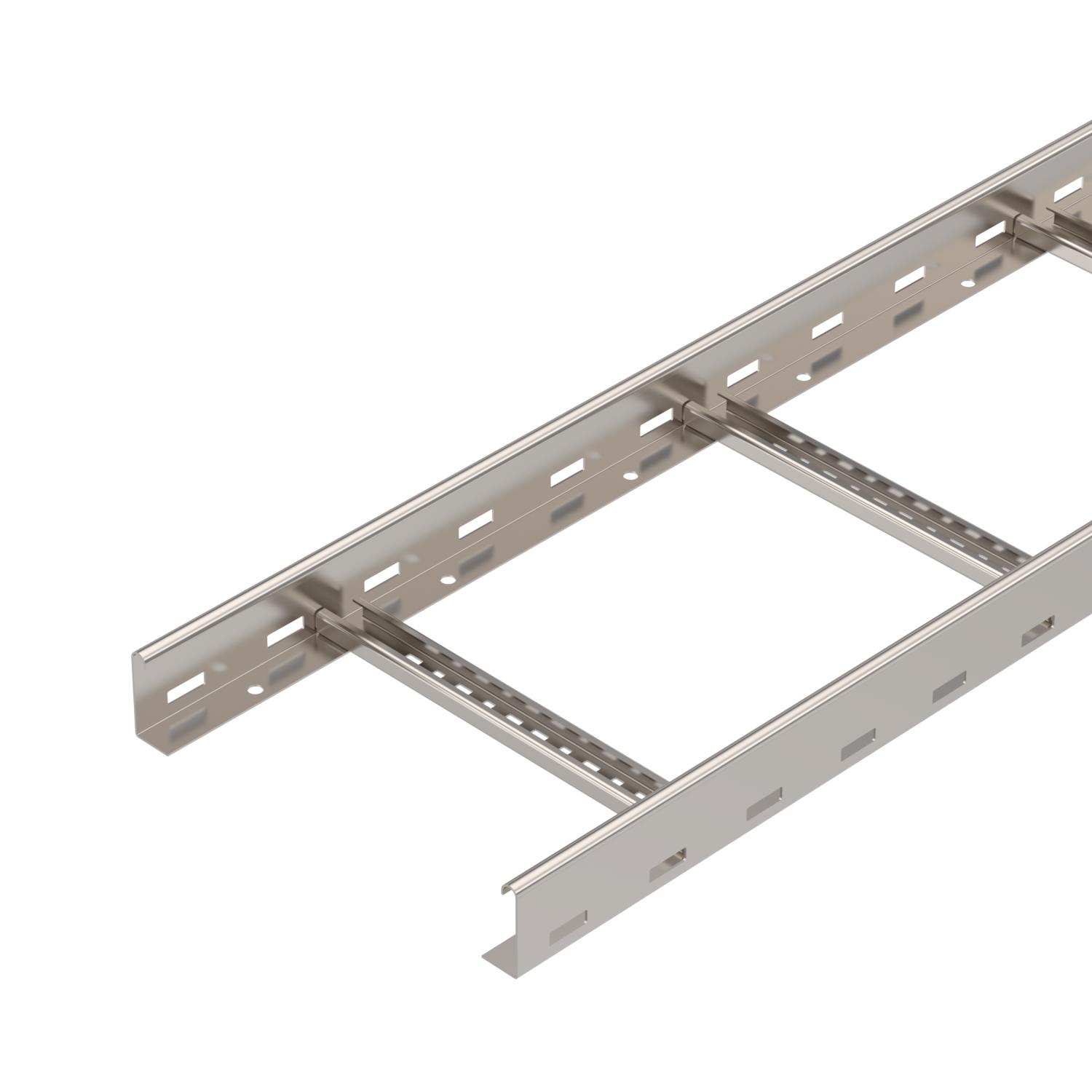

Kábellétra, LG 60, 6 m VS A2

Rend. szám 6208703 | EAN-kód 4012195064428

Rend. szám / Típus

hossz	6000 mm

szélesség

Pofa-lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Anyag	rozsdamentes acél, 1.4301

Felület	felületkezelés nélkül, utókezelt

Termékleírás

Termékleírás

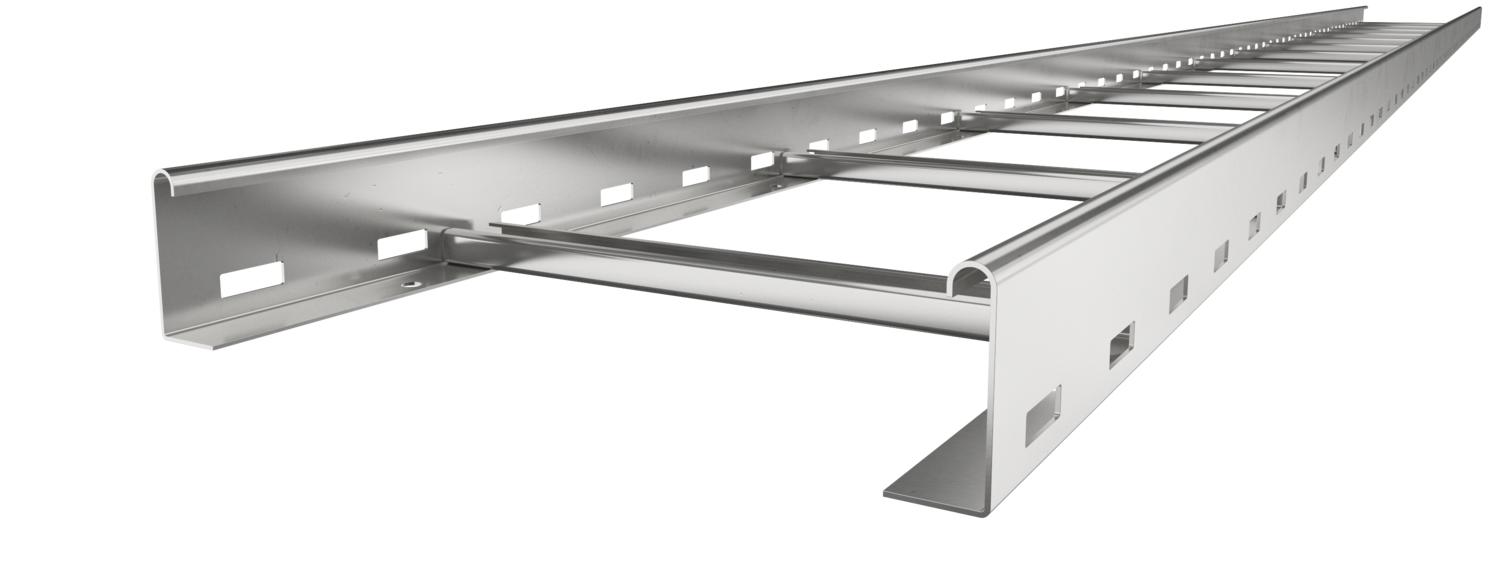

Kábellétra perforált oldallemezzel, oldalmagasság: 60 mm; létrafokok: beszegecselve, felülről nyitott C-profilból; VS-kivitel.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	szegecselve
A létrafokok kivitele	Profil perforált
Anyag	rozsdamentes acél, 1.4301
Az oldalprofil kivitele	lapos profil
B méret	300 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	15,255 kg CO₂e / 1 Méter
Felület	felületkezelés nélkül, utókezelt
Hasznos keresztmetszet	14800 mm²
Hasznos keresztmetszet	148 cm²
hossz	6000 mm
hossz	6000 ft
Létrafok távolsága	16,50
Létrafoktávolság	300 mm
Magasság	60 mm

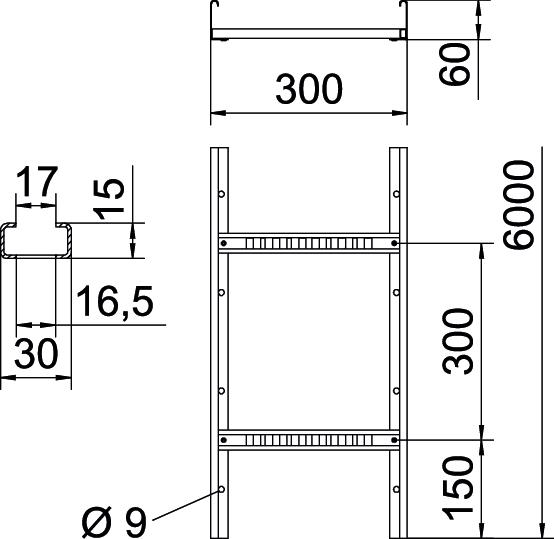

Méret	60x300x6000

Méret	60x300x6000
Nagyfesztávú kivitel	nem
Oldalperforálás	igen
Pofa-lemezvastagság	1,5 mm
Rozsdamentes acél, maratott	nem
szélesség	300 mm
Szín	nemesacél
Támaszköz 1,5 m	3,1 kN/m
Támaszköz 2,0 m	2,25 kN/m
Támaszköz 2,5 m	1,5 kN/m
Támaszköz 3,0 m	1,1 kN/m
Támaszköz 3,5 m	0,75 kN/m
Támaszköz 4,0 m	0,45 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

LG 60 VS típusú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
LG 620 VS6 A2	6000 mm	200 mm	1,5 mm	nem	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6208700	m	6 m
LG 630 VS6 A2	6000 mm	300 mm	1,5 mm	nem	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6208703	m	6 m
LG 640 VS6 A2	6000 mm	400 mm	1,5 mm	nem	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6208706	m	6 m
LG 650 VS6 A2	6000 mm	500 mm	1,5 mm	nem	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6208709	m	6 m
LG 660 VS6 A2	6000 mm	600 mm	1,5 mm	nem	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6208712	m	6 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Fedél forgóretesszel A2	DRL 300 A2	6052908	m	3 m

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal 45 A2	TSG 45 A2	6062025	m	3 m
Rögzítőelem válaszfalak rögzítéséhez	KS KL A2	6062284	Darab	30 Darab
Hosszanti összekötő, A2	LVG 60 A2	6208846	Darab	10 Darab
Védősapka, 60	SKH 60 OR	6222537	Pár	40 Pár
Kilépőlemez, A2	LAB 30 A2	7164025	Darab	1 Darab
