Kábellétra LG 60, 3 m VS FT 3000 | 200 | 1,5 | igen | acél | merítetten tűzihorganyzott

Kábellétra LG 60, 3 m VS FT

Rend. szám 6208562 | EAN-kód 4012195434153

Rend. szám / Típus

hossz	3000 mm

szélesség

Pofa-lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –

Anyag	acél

Felület	merítetten tűzihorganyzott

Termékleírás

Termékleírás

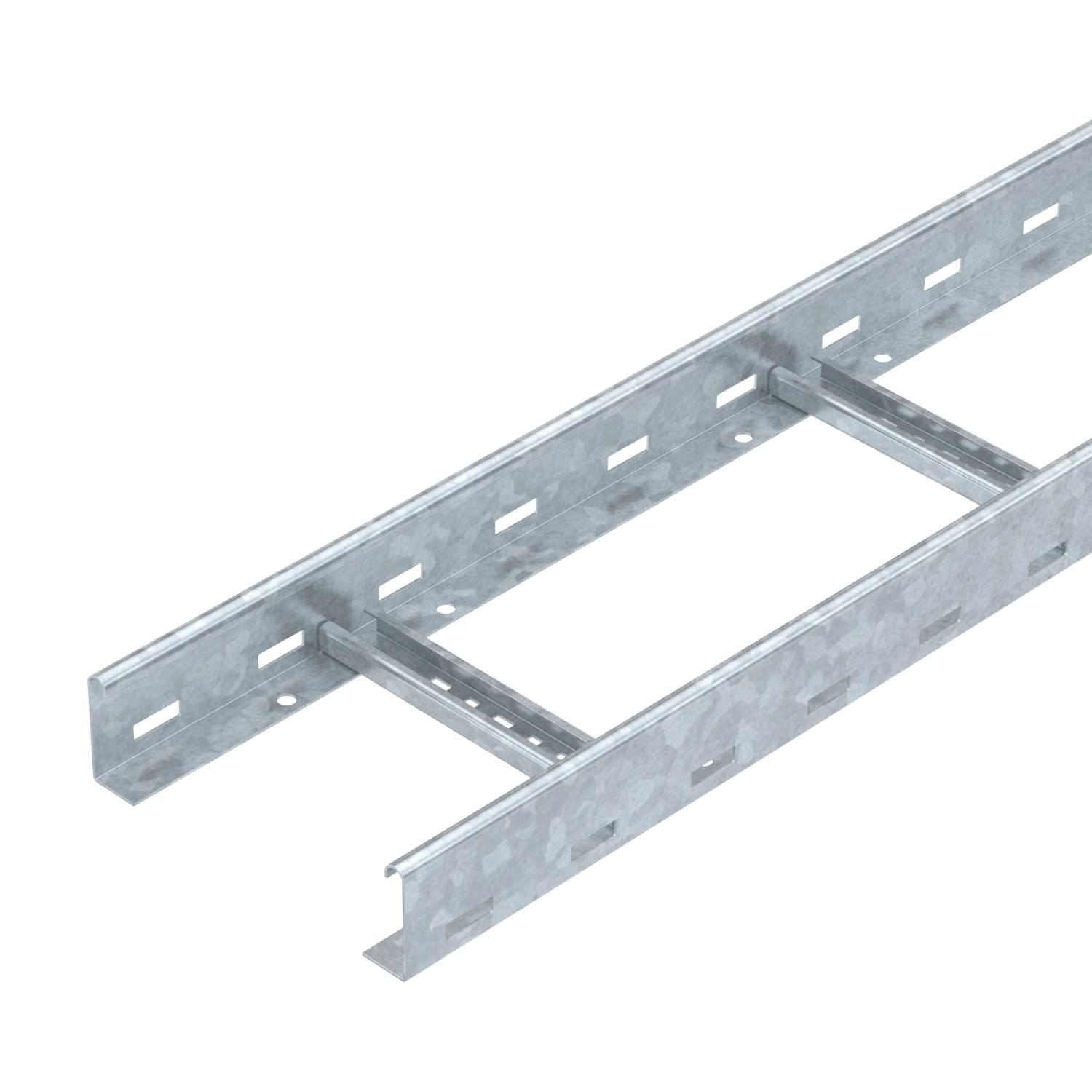

Kábellétra perforált oldallemezzel, oldalmagasság: 60 mm; létrafokok: beszegecselve, felülről nyitott C-profilból; VS-kivitel.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
Kérés esetén egyéb méretek is rendelhetőek.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	szegecselve
A létrafokok kivitele	Profil perforált
Anyag	acél
Az oldalprofil kivitele	lapos profil
B méret	200 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	6,409 kg CO₂e / 1 Méter
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	9800 mm²
Hasznos keresztmetszet	98 cm²
hossz	3000 mm
hossz	3000 ft
Létrafok távolsága	16,50
Létrafoktávolság	300 mm
Magasság	60 mm

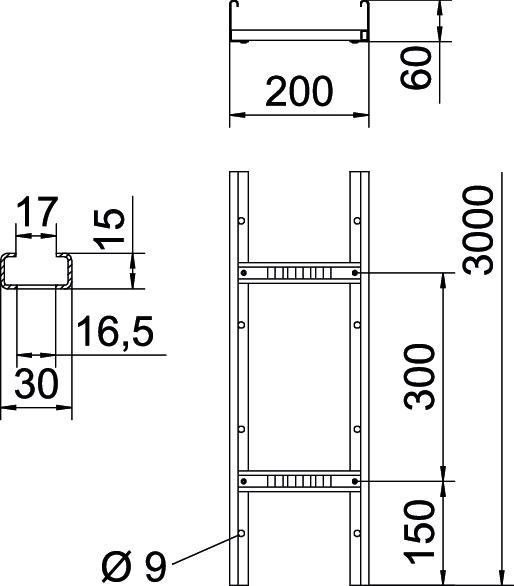

Méret	60x200x3000

Nagyfesztávú kivitel	nem
Oldalperforálás	igen
Pofa-lemezvastagság	1,5 mm
Rozsdamentes acél, maratott	nem
szélesség	200 mm
Szín	rozsdavörös
Támaszköz 1,5 m	3,1 kN/m
Támaszköz 2,0 m	2,25 kN/m
Támaszköz 2,5 m	1,5 kN/m
Támaszköz 3,0 m	1,1 kN/m
Támaszköz 3,5 m	0,75 kN/m
Támaszköz 4,0 m	0,45 kN/m
Tűzálló kábelrendszerek –	igen
Tűzvédelem	Szabványos tűzálló kábeltartó-szerkezet

Műszaki adatok

LG 60 VS típusú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	igen	acél	merítetten tűzihorganyzott	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	igen	acél	merítetten tűzihorganyzott	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	igen	acél	merítetten tűzihorganyzott	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6208578	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Fedél forgóretesszel	DRL 200 FT	6051367	m	3 m

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Rögzítőelem válaszfalak rögzítéséhez	KS KL A2	6062284	Darab	30 Darab
Válaszfal 45 DD	TSG 45 DD	6062321	m	3 m
Hosszanti összekötő	LVG 60 FT	6208843	Darab	10 Darab
Kábel kilépő lemez	LAB 20 FT	6220436	Darab	1 Darab
Védősapka, 60	SKH 60 OR	6222537	Pár	40 Pár
Multifunkciós összekötő, FT	LMFV 620 FT	6225730	Darab	1 Darab
