Kábellétra, LG 60, 3 m VS FS 3000 | 400 | 1,5 | igen | acél | szalaghorganyzott

Kábellétra, LG 60, 3 m VS FS

Rend. szám 6208544 | EAN-kód 4012195064060

Rend. szám / Típus

hossz	3000 mm

szélesség

Pofa-lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –

Anyag	acél

Felület	szalaghorganyzott

Termékleírás

Termékleírás

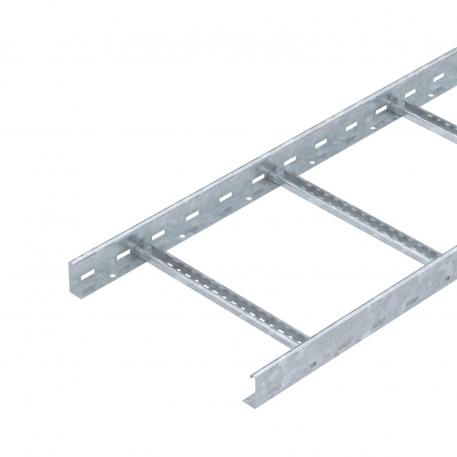

Kábellétra perforált oldallemezzel, oldalmagasság: 60 mm; létrafokok: beszegecselve, felülről nyitott C-profilból; VS-kivitel.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
Kérés esetén egyéb méretek is rendelhetőek.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	szegecselve
A létrafokok kivitele	Profil perforált
Anyag	acél
Az oldalprofil kivitele	lapos profil
B méret	400 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	7,754 kg CO₂e / 1 Méter
Felület	szalaghorganyzott
Hasznos keresztmetszet	19800 mm²
Hasznos keresztmetszet	198 cm²
hossz	3000 mm
hossz	3000 ft
Létrafok távolsága	16,50
Létrafoktávolság	300 mm
Magasság	60 mm

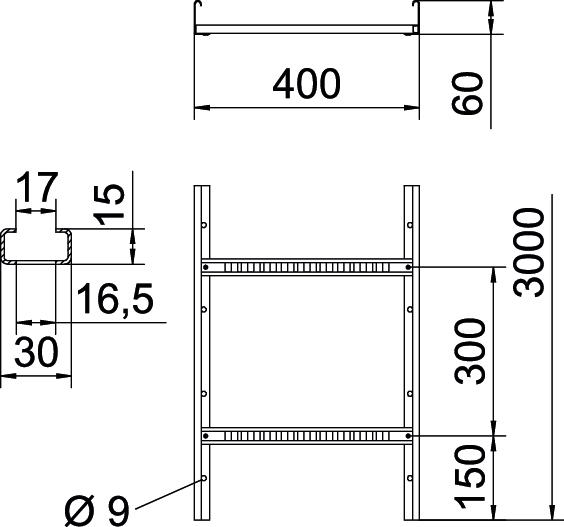

Méret	60x400x3000

Méret	60x400x3000
Nagyfesztávú kivitel	nem
Oldalperforálás	igen
Pofa-lemezvastagság	1,5 mm
Rozsdamentes acél, maratott	nem
szélesség	400 mm
Szín	rozsdavörös
Támaszköz 1,5 m	3,1 kN/m
Támaszköz 2,0 m	2,25 kN/m
Támaszköz 2,5 m	1,5 kN/m
Támaszköz 3,0 m	1,1 kN/m
Támaszköz 3,5 m	0,75 kN/m
Támaszköz 4,0 m	0,45 kN/m
Tűzálló kábelrendszerek –	igen
Tűzvédelem	Szabványos tűzálló kábeltartó-szerkezet

Műszaki adatok

LG 60 VS típusú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	igen	acél	szalaghorganyzott	6208538	m	3 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	igen	acél	szalaghorganyzott	6208541	m	3 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	igen	acél	szalaghorganyzott	6208544	m	3 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	nem	acél	szalaghorganyzott	6208547	m	3 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	nem	acél	szalaghorganyzott	6208550	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Fedél forgóretesszel	DRL 400 FS	6052401	m	3 m

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal 45 FS	TSG 45 FS	6062033	m	3 m
Rögzítőelem válaszfalak rögzítéséhez	KS KL A2	6062284	Darab	30 Darab
Hosszanti összekötő	LVG 60 FS	6208840	Darab	10 Darab
Védősapka, 60	SKH 60 OR	6222537	Pár	40 Pár
Multifunkciós összekötő	LMFV 640 FS	6225714	Darab	1 Darab
