Kábellétra, LG 110, 6 m VS FS 6000 | 200 | 1,5 | nem | acél | szalaghorganyzott

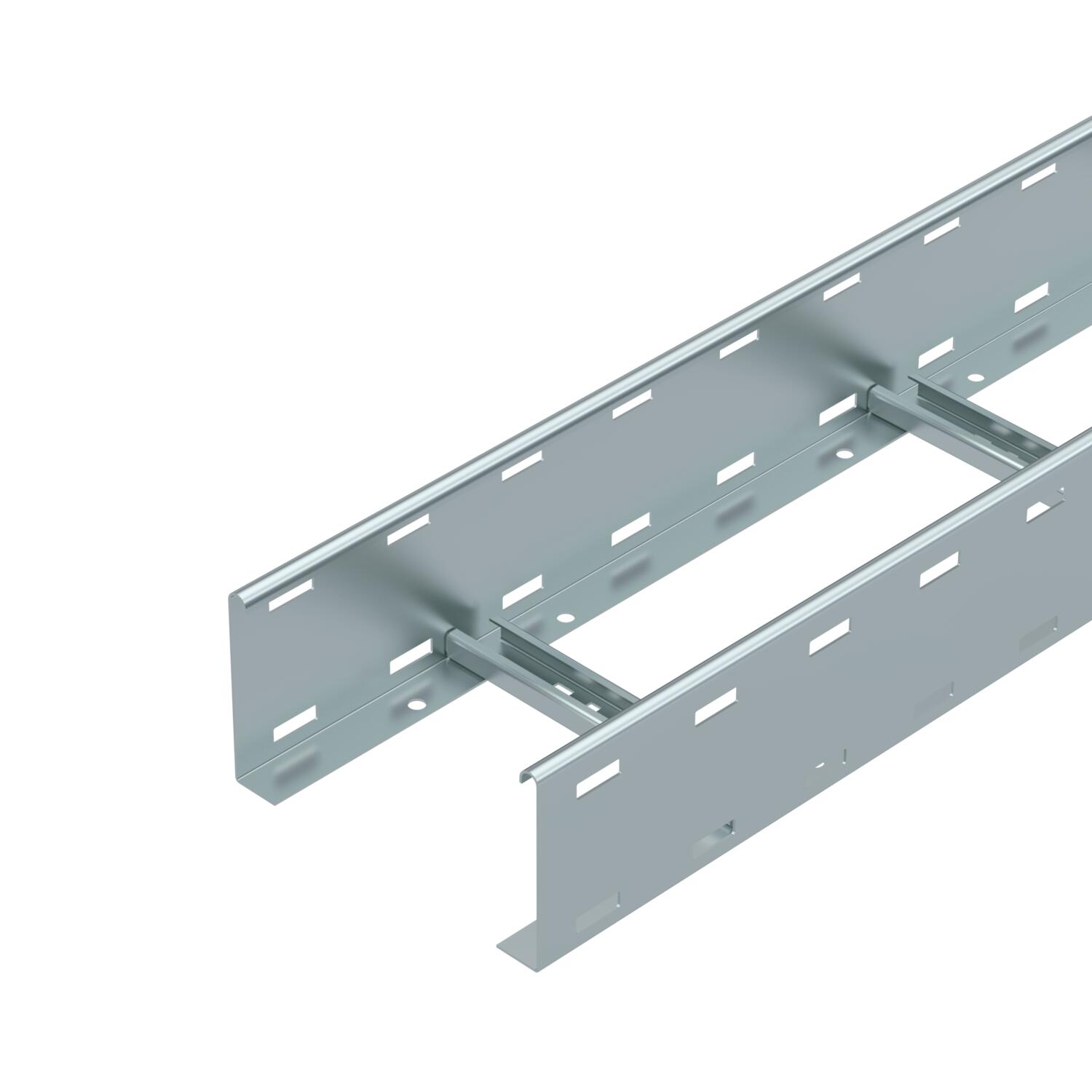

Kábellétra, LG 110, 6 m VS FS

Rend. szám 6216442 | EAN-kód 4012195065289

Rend. szám / Típus

hossz	6000 mm

szélesség

Pofa-lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Anyag	acél

Felület	szalaghorganyzott

Termékleírás

Termékleírás

Kábellétra perforált oldallemezzel, oldalmagasság: 110 mm; létrafokok: beszegecselve, felülről nyitott C-profilból.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	szegecselve
A létrafokok kivitele	Profil perforált
Anyag	acél
Az oldalprofil kivitele	lapos profil
B méret	200 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	9,313 kg CO₂e / 1 Méter
Felület	szalaghorganyzott
Hasznos keresztmetszet	188 cm²
Hasznos keresztmetszet	18800 mm²
hossz	6000 ft
hossz	6000 mm
Létrafok távolsága	16,50
Létrafoktávolság	300 mm
Magasság	110 mm

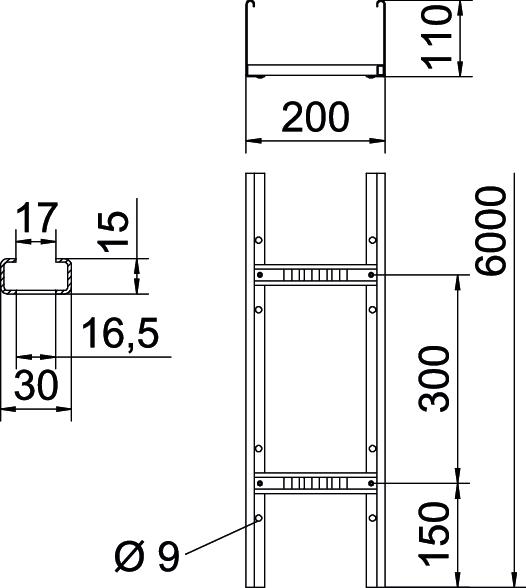

Méret	110x200x6000

Méret	110x200x6000
Nagyfesztávú kivitel	nem
Oldalperforálás	igen
Pofa-lemezvastagság	1,5 mm
Rozsdamentes acél, maratott	nem
szélesség	200 mm
Szín	rozsdavörös
Támaszköz 2,0 m	3,1 kN/m
Támaszköz 2,5 m	2 kN/m
Támaszköz 3,0 m	1,4 kN/m
Támaszköz 3,5 m	0,9 kN/m
Támaszköz 4,0 m	0,65 kN/m
Támaszköz 4,5 m	0,5 kN/m
Támasztáv 5,0 m	0,5 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

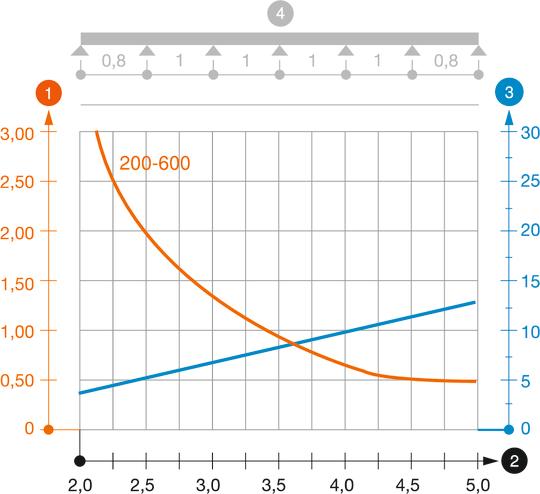

LG 110 VS típusú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
LG 112 VS 6 FS	6000 mm	200 mm	1,5 mm	nem	acél	szalaghorganyzott	6216442	m	6 m

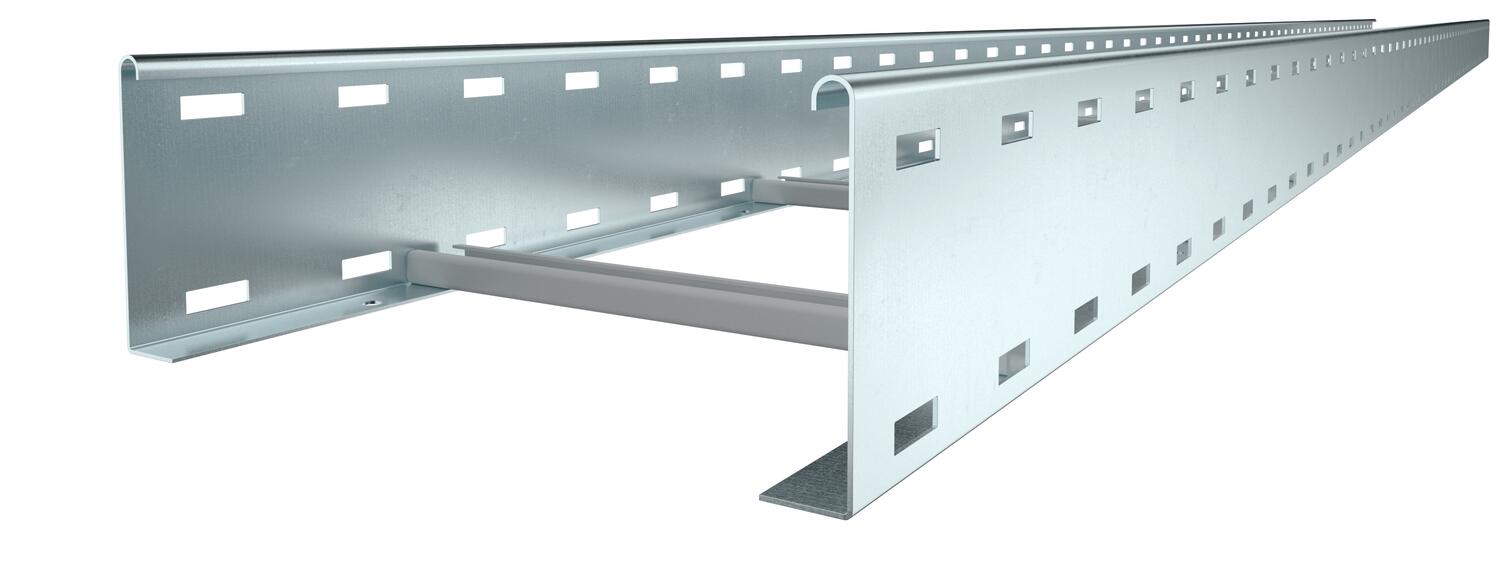

LG 113 VS 6 FS	6000 mm	300 mm	1,5 mm	nem	acél	szalaghorganyzott	6216445	m	6 m
LG 114 VS 6 FS	6000 mm	400 mm	1,5 mm	nem	acél	szalaghorganyzott	6216448	m	6 m
LG 115 VS 6 FS	6000 mm	500 mm	1,5 mm	nem	acél	szalaghorganyzott	6216451	m	6 m
LG 116 VS 6 FS	6000 mm	600 mm	1,5 mm	nem	acél	szalaghorganyzott	6216454	m	6 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

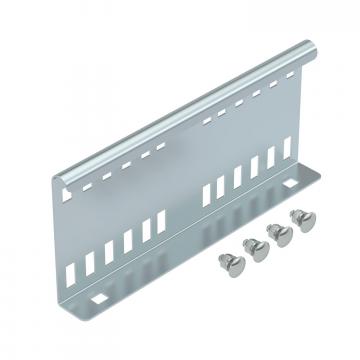

Hosszanti összekötő	LVG 110 FS	6216545	Darab	10 Darab
Multifunkciós összekötő	LMFV 1120 FS	6225750	Darab	1 Darab
Fedél forgóretesszel	DRL 200 FS	6052207	m	3 m
Válaszfal, 85 FS	TSG 85 FS	6062114	m	3 m
