Kábellétra, LCIS 60, 6 m C30 FT 6000 | 300 | 1,5 | nem

Kábellétra, LCIS 60, 6 m C30 FT

Rend. szám 6209645 | EAN-kód 4012196431793

Rend. szám / Típus

hossz	6000 mm

szélesség

Pofa-lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

60 mm oldalmagasságú kábellétrák, hegesztett, felülről nyitott C30-as létrafokokkal. Erősítésül és élvédelem céljából hajlított oldalpofával. Konzolra LKS 40 típusú szorítóelemekkel lehet felerősíteni. A létrafokok résmérete 16,5 mm, a hozzávaló kábelrögzítő szorítókengyel a BS-H... típus.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	hegesztett
A létrafokok kivitele	Profil perforált
Anyag	acél
Az oldalprofil kivitele	lapos profil
B méret	300 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	6,811 kg CO₂e / 1 Méter
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	12000 mm²
Hasznos keresztmetszet	120 cm²
hossz	6000 ft
hossz	6000 mm
Létrafok távolsága	16,50
Létrafoktávolság	300 mm
Magasság	60 mm

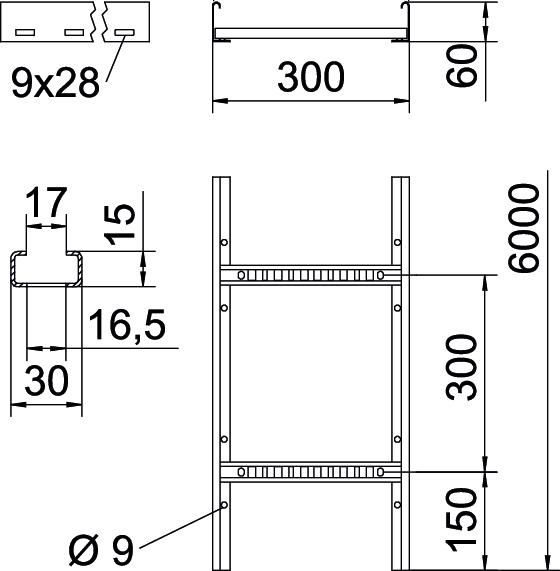

Méret	60x300x6000
Nagyfesztávú kivitel	nem
Oldalperforálás	igen
Pofa-lemezvastagság	1,5 mm
Rozsdamentes acél, maratott	nem
szélesség	300 mm
Szín	rozsdavörös
Támaszköz 1,5 m	3,3 kN/m
Támaszköz 2,0 m	2 kN/m
Támaszköz 2,5 m	1,3 kN/m
Támaszköz 3,0 m	1 kN/m
Támaszköz 3,5 m	0,78 kN/m
Támaszköz 4,0 m	0,4 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

Terhelési diagram, LCIS 60

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	nem	6209643	m	6 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	nem	6209645	m	6 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	nem	6209647	m	6 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	nem	6209649	m	6 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	nem	6209651	m	6 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti összekötő	LVG 60 FT	6208843	Darab	10 Darab
90°-os sarokidom, 60 FT	LB 90 630 R3 FT	6225064	Darab	1 Darab
Multifunkciós összekötő, FT	LMFV 630 FT	6225732	Darab	1 Darab
Fedél forgóretesszel	DRL 300 FT	6051383	m	3 m
Válaszfal 45 DD	TSG 45 DD	6062321	m	3 m
Kábel kilépő lemez	LAB 30 FT	6220444	Darab	1 Darab
