Kábellétra, LCIS 60, 6 m C30 A4 6000 | 500 | 1,5 | nem

Kábellétra, LCIS 60, 6 m C30 A4

Rend. szám 6207208 | EAN-kód 4012196431991

Rend. szám / Típus

hossz	6000 mm

szélesség

Pofa-lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

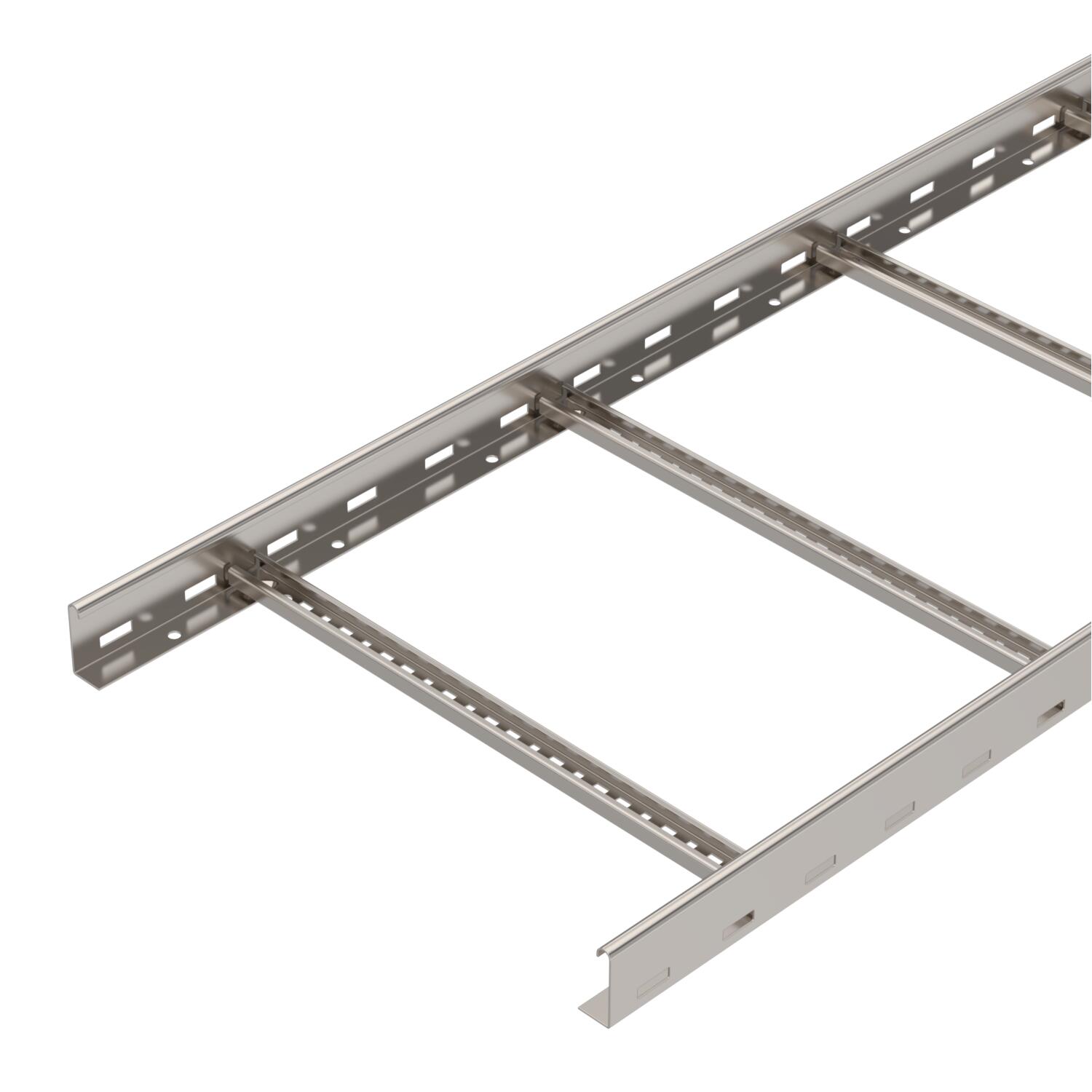

Kábellétra 60 mm-es oldalmagassággal, behegesztett, felülről nyitott C30-as profilú létrafokokkal. Erősítésül és élvédelem céljából hajlított oldalpofával. Konzolra például LKS 40 típusú szorítóelemekkel lehet felerősíteni. A létrafokok résmérete 16,5 mm, a hozzávaló kábelrögzítő szorítókengyel a BS-H... típus.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	hegesztett
A létrafokok kivitele	Profil perforált
Anyag	rozsdamentes acél, 1.4571
Az oldalprofil kivitele	lapos profil
B méret	500 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	17,659 kg CO₂e / 1 Méter
Felület	felületkezelés nélkül, utókezelt
Hasznos keresztmetszet	200 cm²
Hasznos keresztmetszet	20000 mm²
hossz	6000 ft
hossz	6000 mm
Létrafok távolsága	16,50
Létrafoktávolság	300 mm
Magasság	60 mm

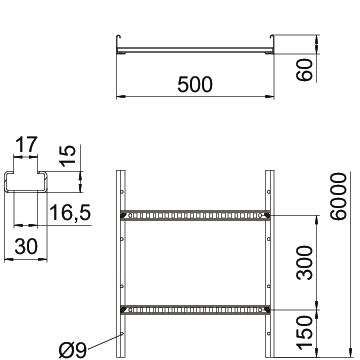

Méret	60x500x6000
Nagyfesztávú kivitel	nem
Oldalperforálás	igen
Pofa-lemezvastagság	1,5 mm
Rozsdamentes acél, maratott	igen
szélesség	500 mm
Szín	nemesacél
Támaszköz 1,5 m	3,3 kN/m
Támaszköz 2,0 m	2 kN/m
Támaszköz 2,5 m	1,3 kN/m
Támaszköz 3,0 m	1 kN/m
Támaszköz 3,5 m	0,78 kN/m
Támaszköz 4,0 m	0,4 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

Terhelési diagram, LCIS 60

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
LCIS 620 6 A4	6000 mm	200 mm	1,5 mm	nem	6207202	m	6 m
LCIS 630 6 A4	6000 mm	300 mm	1,5 mm	nem	6207204	m	6 m
LCIS 640 6 A4	6000 mm	400 mm	1,5 mm	nem	6207206	m	6 m
LCIS 650 6 A4	6000 mm	500 mm	1,5 mm	nem	6207208	m	6 m
LCIS 660 6 A4	6000 mm	600 mm	1,5 mm	nem	6207210	m	6 m
