Termékleírás

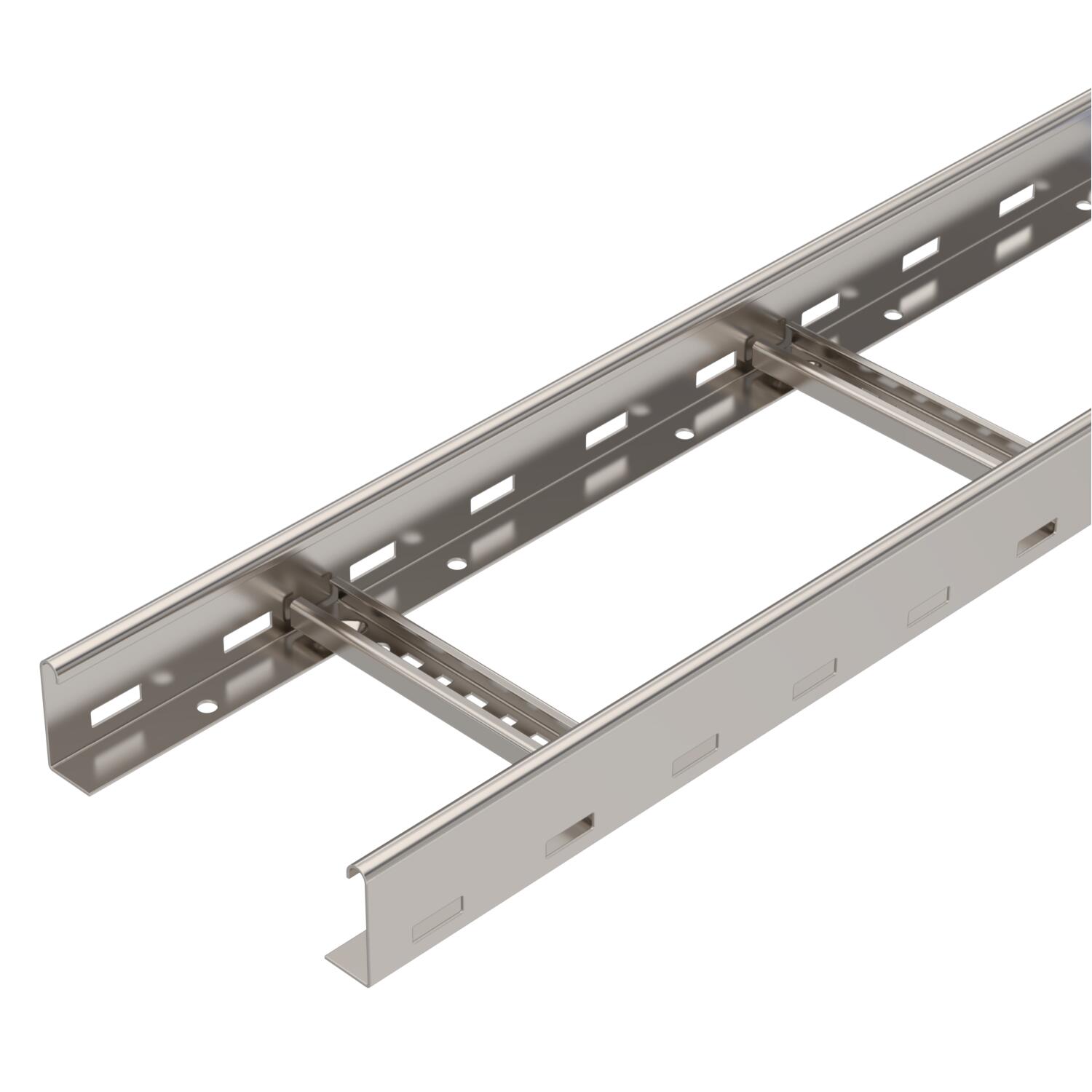

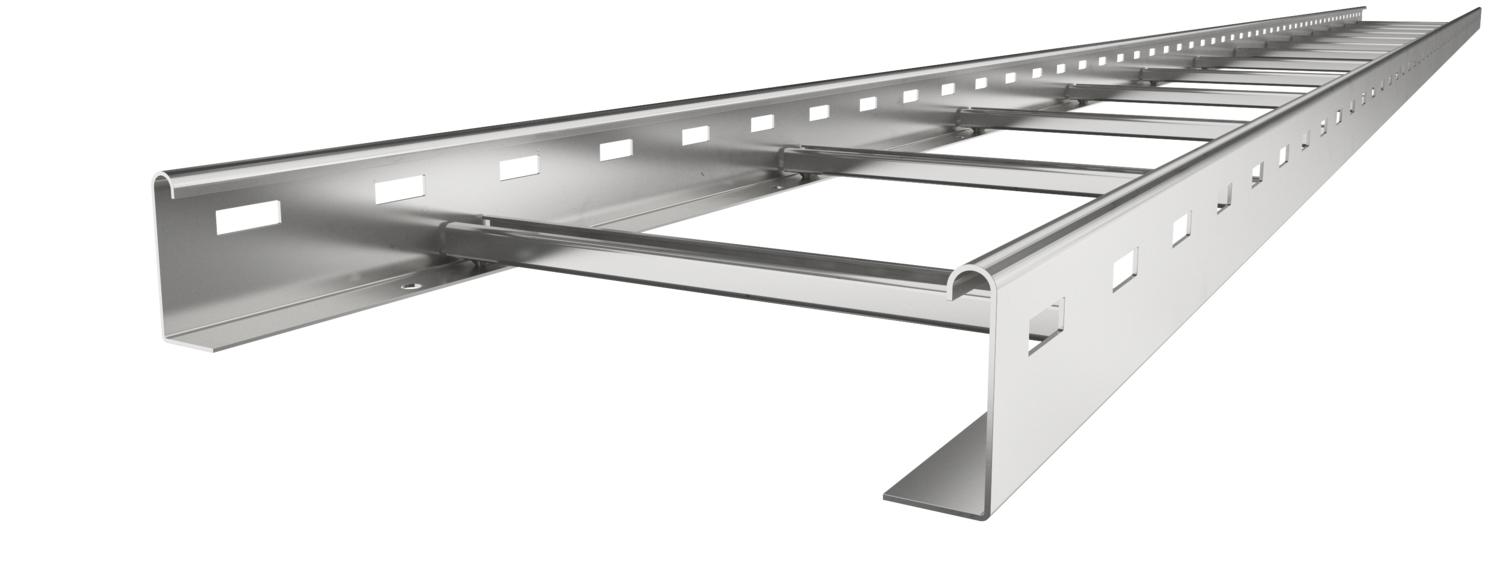

Kábellétra 60 mm-es oldalmagassággal, behegesztett, felülről nyitott C30-as profilú létrafokokkal. Erősítésül és élvédelem céljából hajlított oldalpofával. Konzolra például LKS 40 típusú szorítóelemekkel lehet felerősíteni. A létrafokok résmérete 16,5 mm, a hozzávaló kábelrögzítő szorítókengyel a BS-H... típus.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
- Műszaki adatok
-
Műszaki adatok
A létrafok rögzítése hegesztett A létrafokok kivitele Profil perforált Anyag rozsdamentes acél, 1.4571 Az oldalprofil kivitele lapos profil Felület felületkezelés nélkül, utókezelt Hasznos keresztmetszet 80 cm² Hasznos keresztmetszet 8000 mm² Létrafoktávolság 300 mm Méret 60x200x6000 Nagyfesztávú kivitel nem Oldalperforálás igen Pofa-lemezvastagság 1,5 mm Rozsdamentes acél, maratott igen Tűzálló kábelrendszerek – nem Méretek
B méret 200 mm hossz 6000 mm hossz 6000 ft Létrafok távolsága 17,00 Magasság 60 mm szélesség 200 mm Terhelések
Támaszköz 1,5 m 3,3 kN/m Támaszköz 2,0 m 2 kN/m Támaszköz 2,5 m 1,3 kN/m Támaszköz 3,0 m 1 kN/m Támaszköz 3,5 m 0,78 kN/m Támaszköz 4,0 m 0,4 kN/m Műszaki adatok
Terhelési diagram, LCIS 60
- Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
- Támaszköz m-ben
- A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
- Vizsgálati eljárás terhelési vázlata
- Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
- Pofabehajlási görbe a támaszköztől függően
- Minden típus
-
Minden típus
