Termékleírás

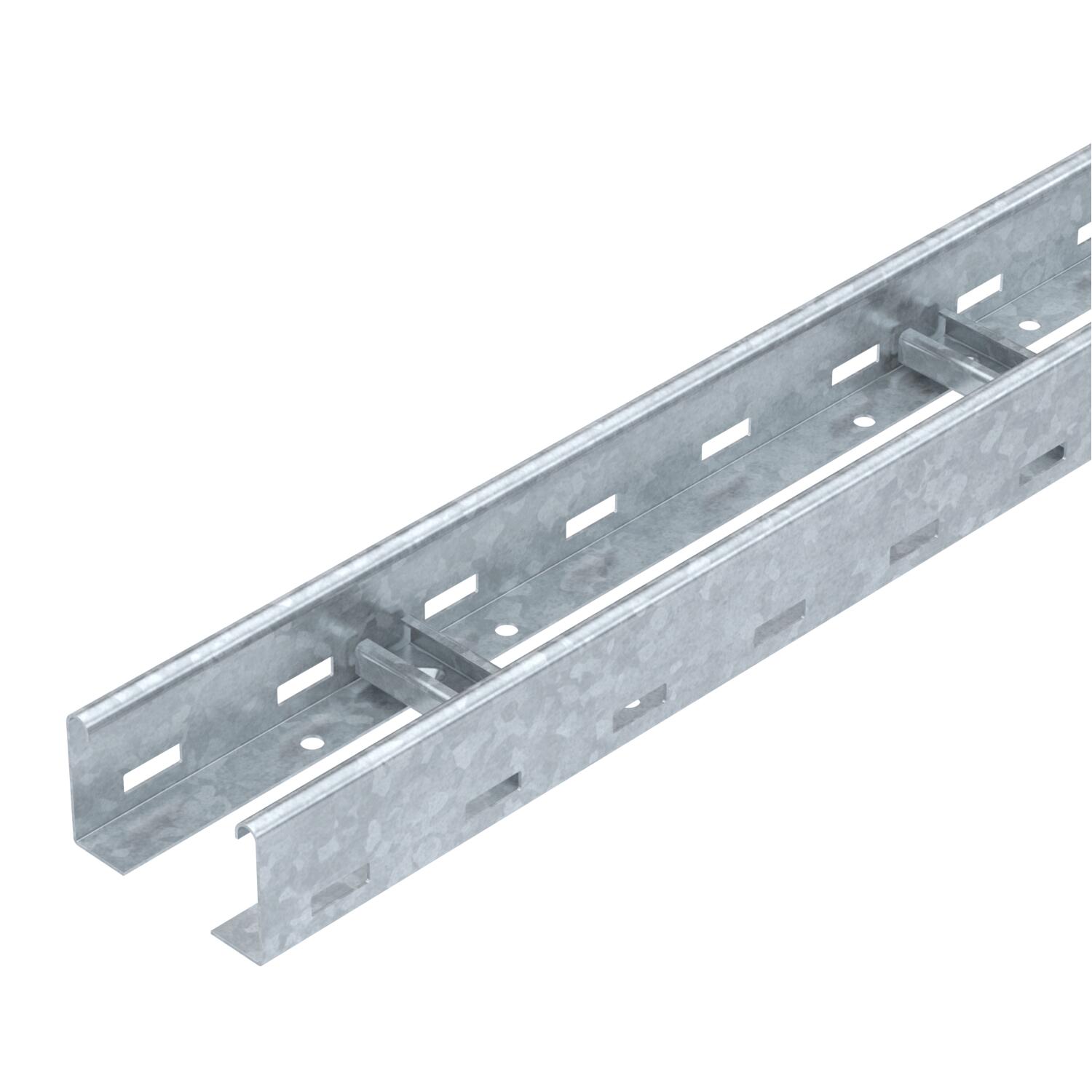

60 mm oldalmagasságú kábellétrák, hegesztett, felülről nyitott C30-as létrafokokkal. Erősítésül és élvédelem céljából hajlított oldalpofával. Konzolra LKS 40 típusú szorítóelemekkel lehet felerősíteni. A létrafokok résmérete 16,5 mm, a hozzávaló kábelrögzítő szorítókengyel a BS-H... típus.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
- Műszaki adatok
-
Műszaki adatok

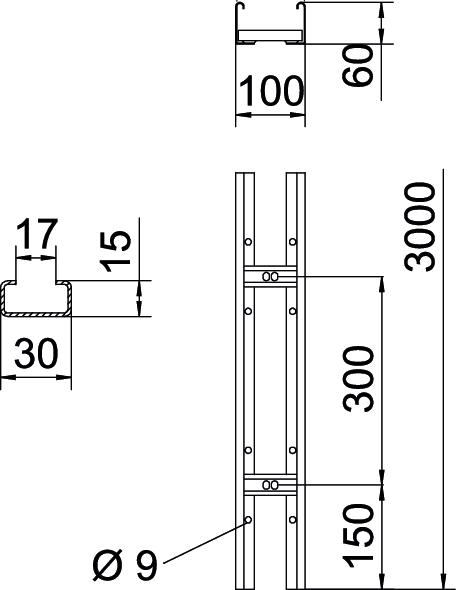

A létrafok rögzítése hegesztett A létrafokok kivitele Profil perforált Anyag acél Az oldalprofil kivitele lapos profil Felület merítetten tűzihorganyzott Hasznos keresztmetszet 40 cm² Hasznos keresztmetszet 4000 mm² Létrafoktávolság 300 mm Méret 60x100x3000 Nagyfesztávú kivitel nem Oldalperforálás igen Pofa-lemezvastagság 1,5 mm Rozsdamentes acél, maratott nem Tűzálló kábelrendszerek – nem Méretek
B méret 100 mm hossz 3000 ft hossz 3000 mm Magasság 60 mm szélesség 100 mm Terhelések
Támaszköz 1,5 m 2,8 kN/m Támaszköz 2,0 m 1,3 kN/m Támaszköz 2,5 m 0,8 kN/m Támaszköz 3,0 m 0,6 kN/m Támaszköz 4,0 m 0,25 kN/m - Minden típus
-
Minden típus
