Kábellétra, LCIS 110, 6 m C30 FT 6000 | 400 | 1,5 | nem

Kábellétra, LCIS 110, 6 m C30 FT

Rend. szám 6209824 | EAN-kód 4012196431656

Rend. szám / Típus

hossz	6000 mm

szélesség

Pofa-lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

Kábellétra 110 mm-es oldalmagassággal, behegesztett, felülről nyitott C30-as profilú létrafokokkal. Erősítésül és élvédelem céljából hajlított oldalpofával. Konzolra például LKS 40 típusú szorítóelemekkel lehet felerősíteni. A létrafokok résmérete 16,5 mm, a hozzávaló kábelrögzítő szorítókengyel a BS-H... típus.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	hegesztett
A létrafokok kivitele	Profil perforált
Anyag	acél
Az oldalprofil kivitele	lapos profil
B méret	400 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	10,182 kg CO₂e / 1 Méter
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	360 cm²
Hasznos keresztmetszet	36000 mm²
hossz	6000 ft
hossz	6000 mm
Létrafok távolsága	16,50
Létrafoktávolság	300 mm
Magasság	110 mm

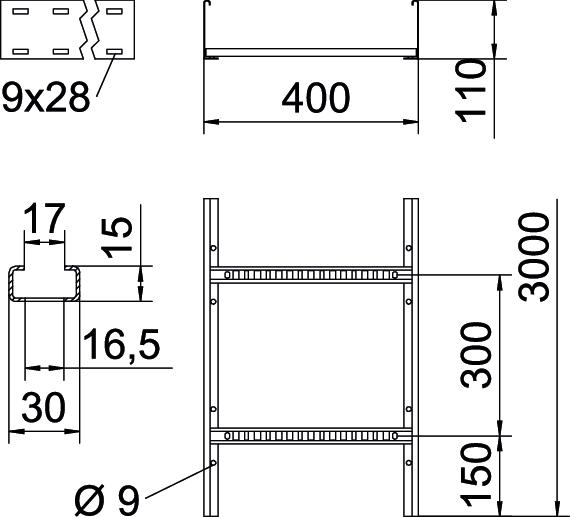

Méret	110x400x6000
Nagyfesztávú kivitel	nem
Oldalperforálás	igen
Pofa-lemezvastagság	1,5 mm
Rozsdamentes acél, maratott	nem
szélesség	400 mm
Szín	rozsdavörös
Támaszköz 2,0 m	3 kN/m
Támaszköz 2,5 m	2 kN/m
Támaszköz 3,0 m	1,4 kN/m
Támaszköz 3,5 m	1,05 kN/m
Támaszköz 4,0 m	0,8 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

Terhelési diagram, LCIS 110

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	nem	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	nem	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	nem	6209824	m	6 m
LCIS 1145 6 FT	6000 mm	450 mm	1,5 mm	nem	6209825	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	nem	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	nem	6209828	m	6 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti összekötő	LVG 110 FT	6216548	Darab	10 Darab

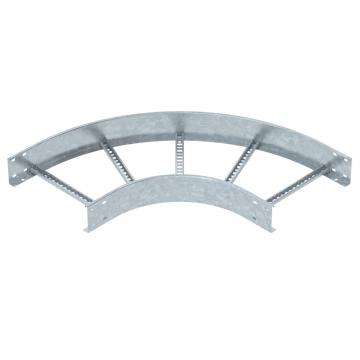

90°-os sarokidom, 110 FT	LB 90 1140 R3 FT	6225146	Darab	1 Darab
Multifunkciós összekötő, FT	LMFV 1140 FT	6225774	Darab	1 Darab
Fedél forgóretesszel	DRL 400 FT	6051413	m	3 m
Válaszfal, 85 DD	TSG 85 DD	6062331	m	3 m
Kábel kilépő lemez	LAB 40 FT	6220452	Darab	1 Darab
